Scada Pro - Μοντελοποίηση, ανάλυση, διαστασιολόγηση

[dman]

ποιό πλήκτρο πατάς για default στους άξονες;

Δεν έχω teamviewer

[McRaster]

Δέν θα βγάλεις άκρη αν σου γράφω απο εδώ.......Πότε το αγόρασες?

[dman]

αγόρασα το 2002 νομίζω το scada fw καποια στιγμή πήρα και τα επιφανειακά και στη συνέχεια έκανα αναβάθμιση στο scada pro

[McRaster]

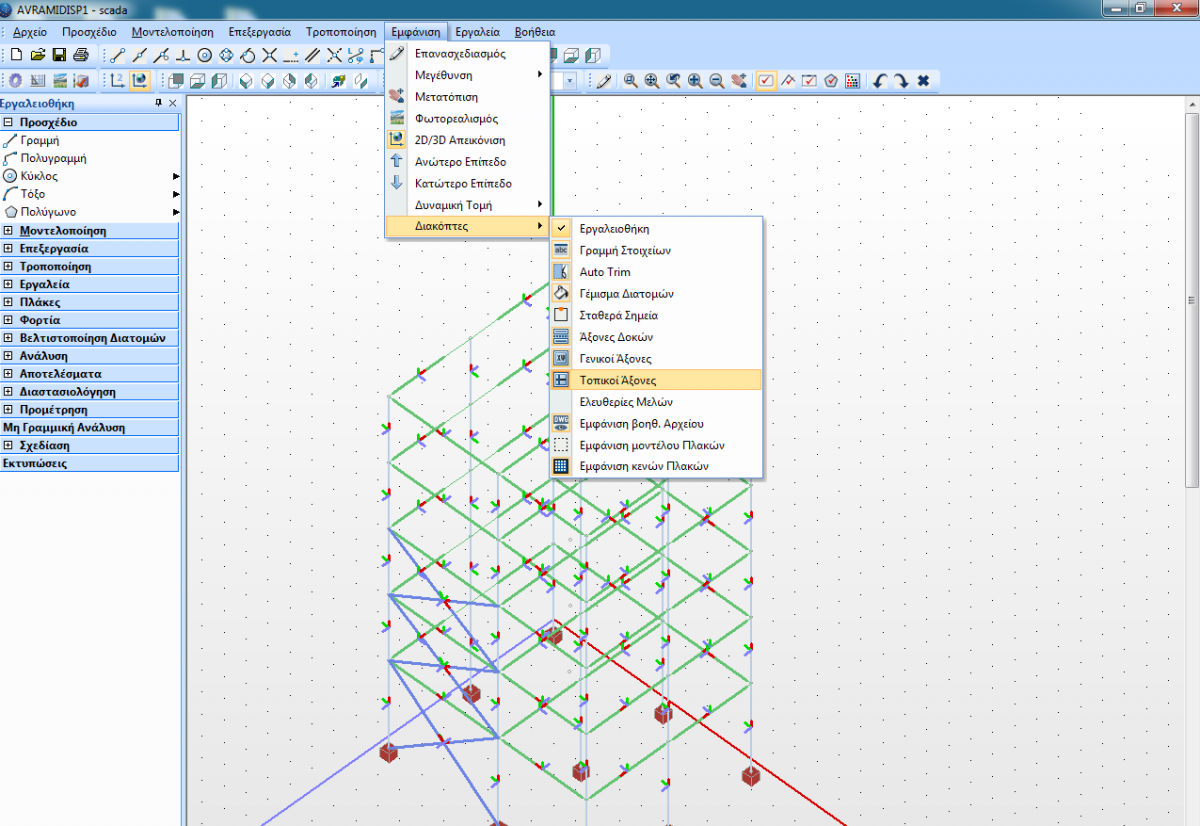

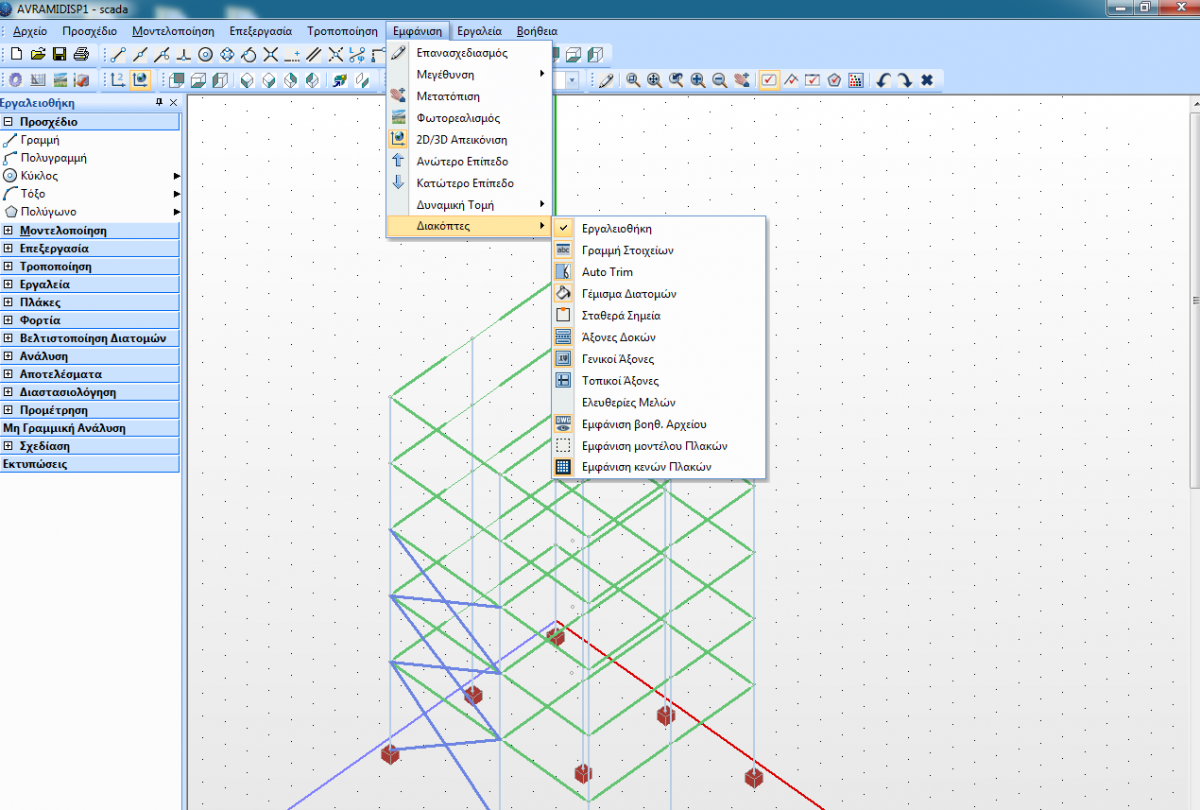

Δές τίς συνημμένες εικόνες και θα καταλάβεις πώς βλέπεις τούς άξονες και πώς ορίζεις τη φορά στούς τοπικούς.

[McRaster]

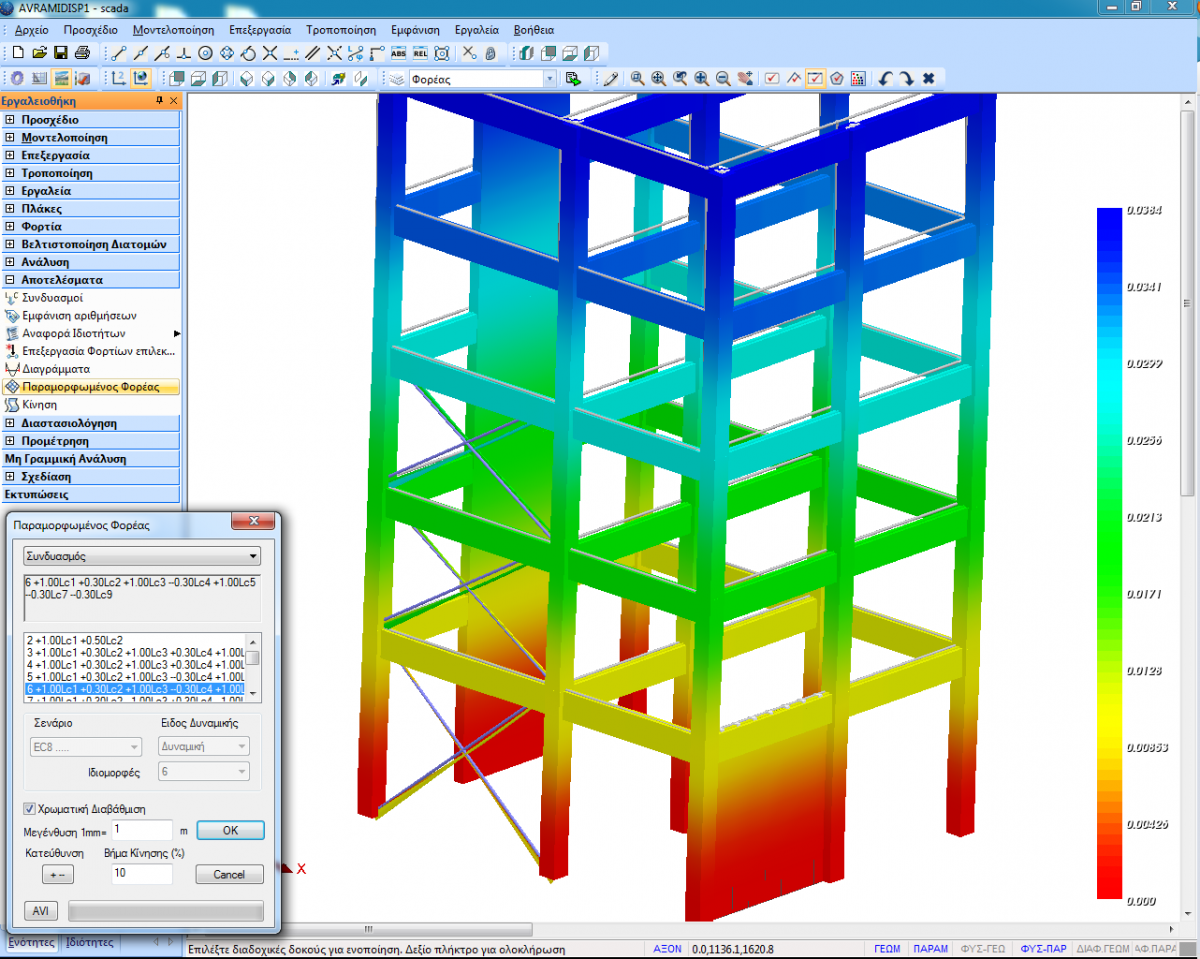

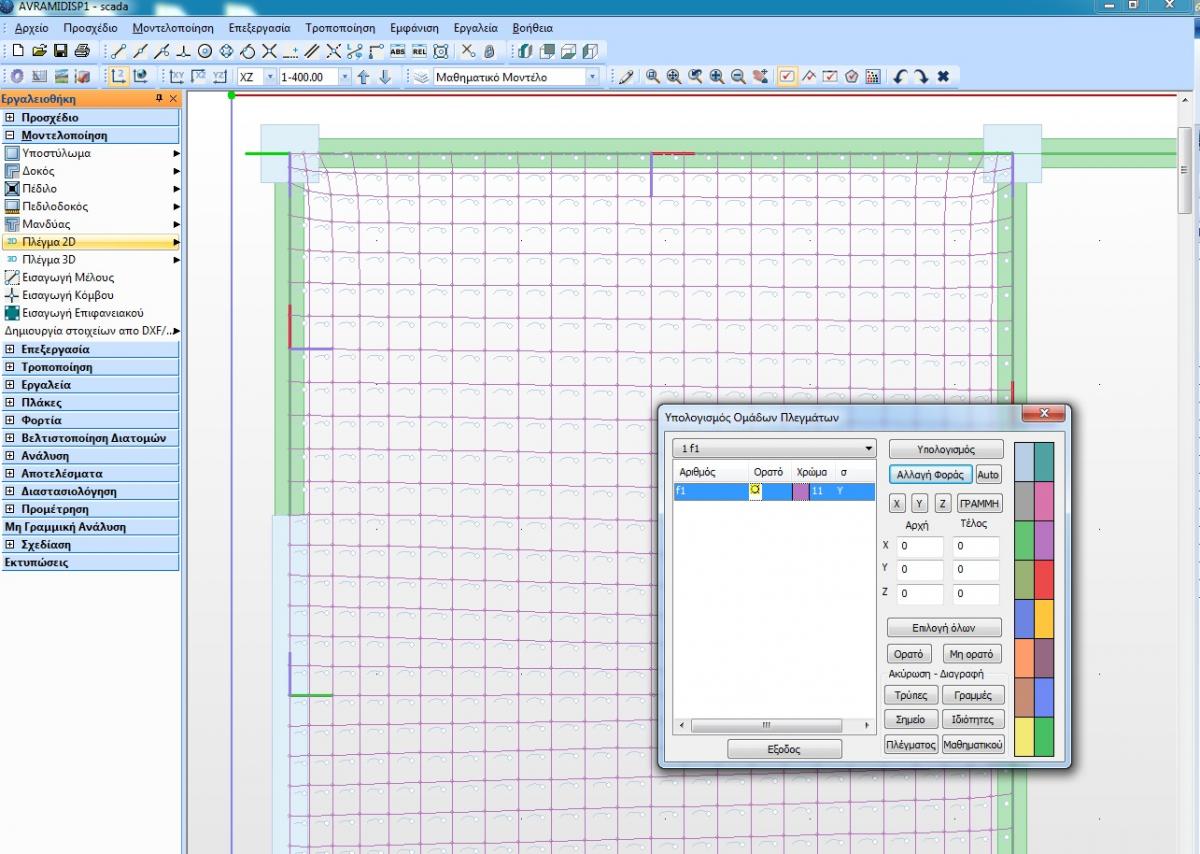

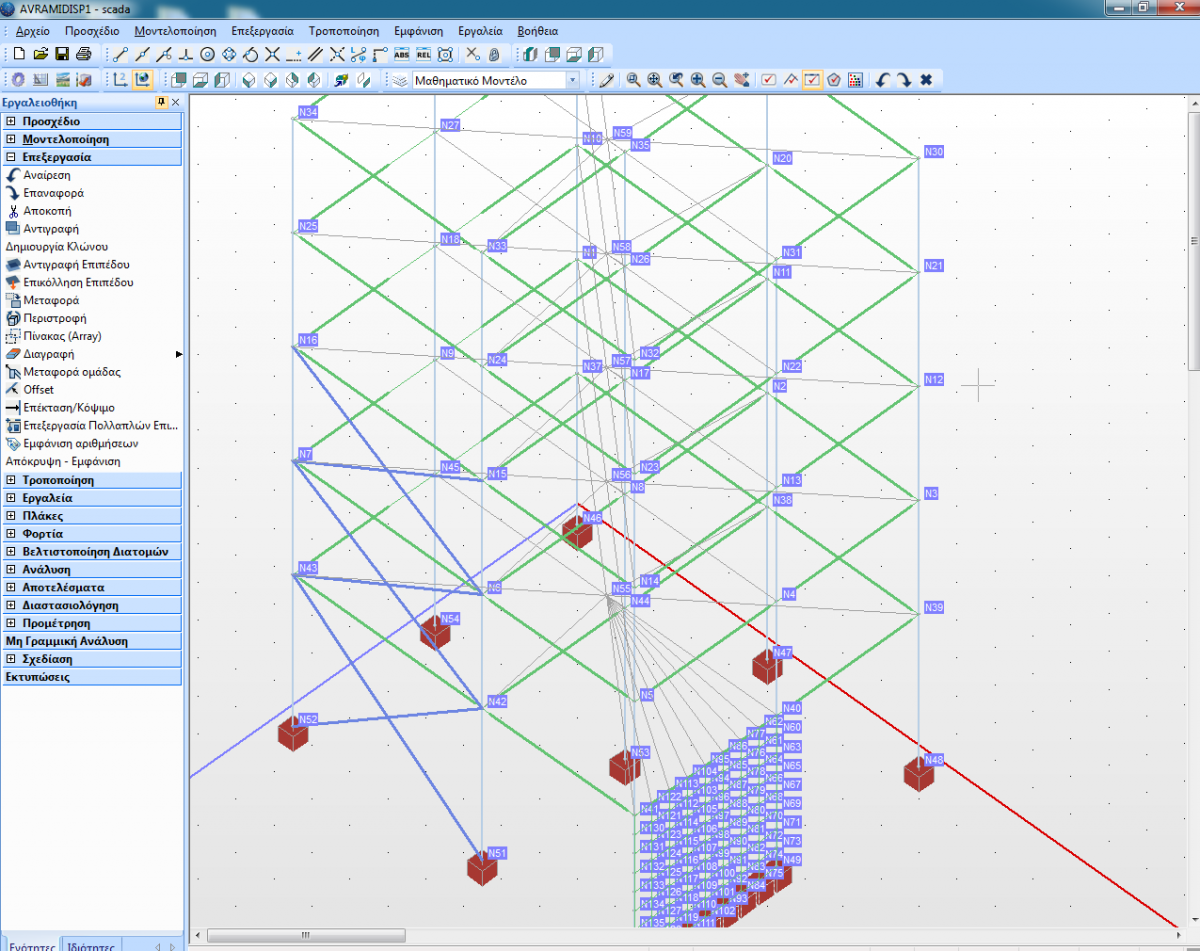

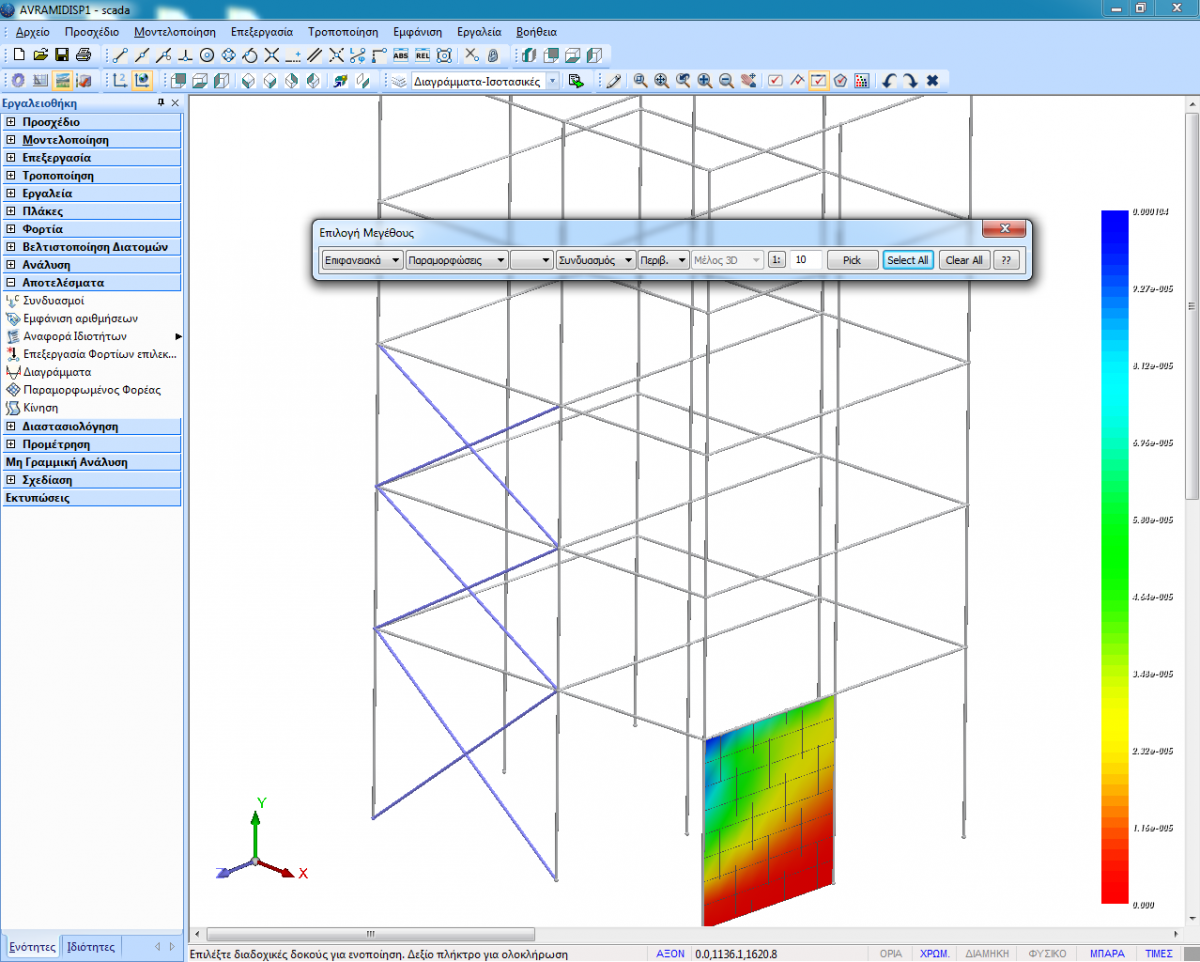

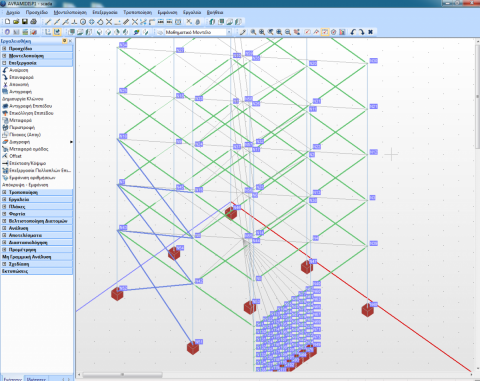

Δείχνω και τη διαδικασία προσομοίωσης τοιχίων υπογείου με 2D πεπερασμένα σε όσους είχαν απορία πώς γίνεται:

Edited January 26, 2013 at 07:49 μμ by McRaster

[McRaster]

Θέλει να δεί κανείς πεπερασμένα σε συνδέσεις μεταλλικών;



Φέρουσα τοιχοποιϊα με πεπερασμένα;



Αυτά δέν υπάρχουν στο manual και ελπίζω να τα βάλουν κάποια στιγμή.



Επίλυση Σιλό με 2D κανείς;



Μπορείς να κάνεις τα πάντα μόνο με τα 2D πεπερασμένα, χαλάω τίς πωλήσεις της ACE τώρα στα 3D αλλά δέν πειράζει :mrgreen:



Κανονικά αυτό λέγεται διαφήμιση του προγράμματος, ελπίζω να μου γίνει έκπτωση στη pushover-ΚΑΝΕΠΕ :-)

Edited January 26, 2013 at 08:20 μμ by McRaster

[McRaster]

Η προσομοίωση τών πεπερασμένων στο Scada είναι plate .Επειδή αναφέρθηκε για προσομοίωση Shell απλά θέλω να πώ πώς είτε shell είτε plate η διαφορά που προκύπτει είναι στο δεύτερο δεκαδικό.Έχω κάνει την ίδια προσομοίωση και στο sap2000 με shell και δίνει τα ίδια αποτελέσματα.Όποιος ενδιαφέρεται να τα δεί μου λέει.Το μόνο που θέλει είναι προσοχή στον ορισμό τών αξόνων, διαφορετικά θα μπερδευτεί στα αποτελέσματα(!!!).

Φυσικά μπορείς να προσομοιώσεις και ωθήσεις γαιών.



Δοκιμάζω να προσομοιώσω θεμελίωση με πασσάλους (Δέν υπάρχει στο πρόγραμμα έτοιμη εντολή), μόλις τσεκάρω τα αποτελέσματα με το STATIK cubus σε 3-4 παραδείγματα και επιβεβαιώσω την ορθότητα τής διαδικασίας θα ανεβάσω το τρόπο προσομοίωσης ΕΔΩ.

Edited January 26, 2013 at 11:22 μμ by McRaster

[gvarth]

Θέλει να δεί κανείς πεπερασμένα σε συνδέσεις μεταλλικών;

Φέρουσα τοιχοποιϊα με πεπερασμένα;



Ευπρόσδεκτα συνάδελφε .



Ευχαριστούμε για τον χρόνο σου και την προσφορά σου .

[McRaster]

Αν θα προλάβω σήμερα το απόγευμα διαφορετικά μέσα στην εβδομάδα θα ανεβάσω:



Βήμα προς Βήμα



Σύνδεση μεταλλικών (πάκτωση)



Φέρουσα Τοιχοποιϊα με 2D



Θεμελίωση με πασσάλους (Τελικά μπορεί να γίνει!!!!)

[McRaster]

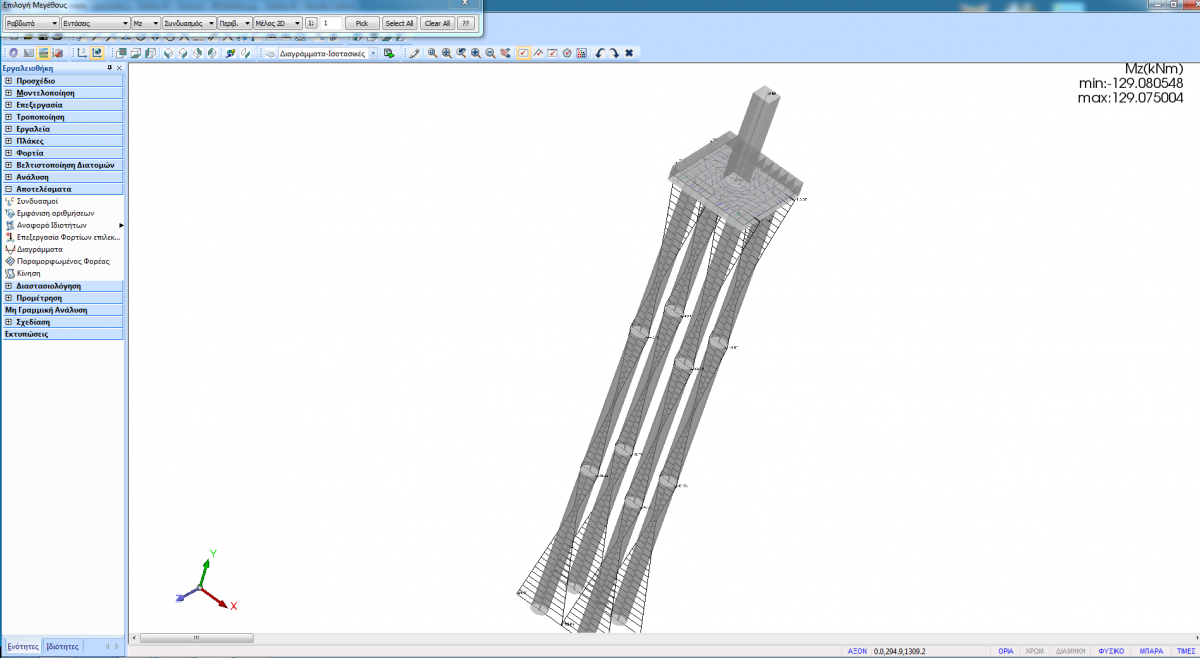

Θεμελίωση με πασσάλους:



Α τρόπος:



Σύνδεση 1D γραμμικών στοιχείων με άκαμπτους βραχίονες στο κέντρο του πεδίλου



Απενεργοποιούμε τα ελατήρια απο το πέδιλο και ορίζουμε τόσες στάθμες όσες και οι εδαφικές στρώσεις



Σε κάθε κόμβο τών πασσάλων (1d γραμμικά) ορίζουμε 4 οριζόντια ελατήρια σύμφωνα με τα χαρακτηριστικά τού εδάφους



Η βάση τών πασσάλων είνα καλό να θεωρηθεί ακλόνητη στο Υ (κατακόρυφο) και να δωθούν οι ελευθερίες στούς Rx,y,z.Ο λόγος είναι οτι θα λάβουμε υπόψη τη σεισμική διέγερση.

Στο παρακάτω παράδειγμα θεώρησα ελατηριακές σταθερές παντού (Κατακόρυφο και στροφικά)





Παραθέτω τήν ίδια διαδικασία με τη διαφορά οτι ο κεφαλόδεσμος προσομοιώθηκε με 2D πεπερασμένα:



Την ιδέα τής προσομοίωσης τη πήρα απο το βιβλίο του Παναγιώτη Αντωνιάδη Β τόμος σελ 105, και δείχνει να έχει εφαρμογή και στο Scada πέρα απο το STRAD

Edited January 27, 2013 at 12:19 μμ by McRaster
