[Brasco]

Σε προσθήκη ορόφου

δεν έχω κανένα τοίχωμα με λειτουργία προβόλου

με το οποίο να εφάπτεται η κλίμακα.

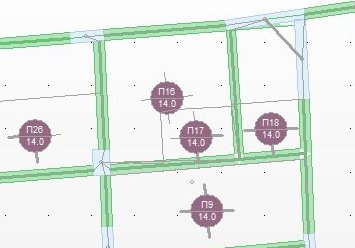

Η κλίμακα είναι η Π16

Εσείς στο scada πως προσομοιώνετε την επιρροή της κλίμακας?

Edited Απρίλιος 20 , 2013 by Brasco

[McRaster]

Μια λύση ειναι με πεπερασμένα και η άλλη λύση είναι με εισαγωγή ράβδού (γεωμετρικά στοιχεία πλάκας)

[Γιάννης]

Έχετε καμιά ιδέα πως μπορεί (αν μπορεί) να προσομοιωθεί μια απλή πλακογέφυρα στο scadapro?

Πρόκειται για μη προεντεταμένη γέφυρα μορφής πλάκας, μονολιθικά συνδεδεμένη με τα βάθρα (χωρίς εφέδρανα).

[McRaster]

Χρησιμοποιώντας άλλο λογισμικό  :-)

[Γιάννης]

Δεν μπορώ να περιγράψω μια πλάκα αμφίπακτη στα δύο άκρα, ελεύθερη στα άλλα δύο, τοιχεία (σαν υπογείου) μονολιθικά συνδεδεμένα και φορτία σε τυχούσες θέσεις ομοιόμορφα και συγκεντρωμένα τα οποία θα μπουν χειροκίνητα?

Λέω, μήπως!!

[McRaster]

To πρόβλημα είναι οι φορτίσεις, αν είναι να ακολουθήσεις τη παραδοσιακή μέθοδο όπως στα κτηριακά μπορείς.Δώσε διαστάσεις να στο τρέξω και στο ανεβάζω

[mich_mich]

Γεια σας,

Είμαι και εγώ ''κάτοχος'' και χρήστης του Scada Pro

Μπορεί κάποιος να μου εξηγήσει γιατί στη δυναμική φασματική ανάλυση με επιφανειακά πεπερασμένα στοιχεία ενεργοποιεί πάνω από το 100% της μάζας και μάλιστα σχεδόν κατά 300? Μήπως τα επιφανειακά δεν υποστηρίζουν δυναμική ανάλυση?

Ευχαριστώ!

[Charlie]

Συνάδελφε καλύτερα να ρωτήσεις στην Ace-Hellas. Φυσικά, μετά μπορείς να ενημερώσει και εμάς!!!

[McRaster]

Μέτρα τους κόμβους που έχεις απο τα πεπερασμένα, κάθε κόμβος και μάζα, συνεπώς...........το αποτέλεσμα που βλέπεις.Μόνο αυτό παρατήρησες; είσαι σίγουρος οτι η ανάλυση σου ολοκληρώθηκε στο 100% τών κόμβων;

[Γιάννης]

Μήπως δίνεις την ίδια μάζα σε πολλά πεπερασμένα? (σε πολλές κατευθύνσεις?)

π.χ. σε ένα κάνναβο τετραγωνικό 1Χ1, δεν μπορείς να δώσεις σε ΟΛΑ τα στοιχεία διατομή 1Χ1 και μάζα διότι είναι προφανές ότι έχεις πάρει την μάζα ήδη δύο φορές. Πρέπει να δώσεις μάζα μόνο στην μία διεύθυνση...

Βέβαια μπορεί να λέω και βλακεία γιατί σκέφτομαι με όρους cubus...Δεν ξέρω τι κάνει το scada...
