[?] Μέρη μηχανής Η/Ζ και εξωτερική δεξαμενή πετρελαίου

[gnusselt]

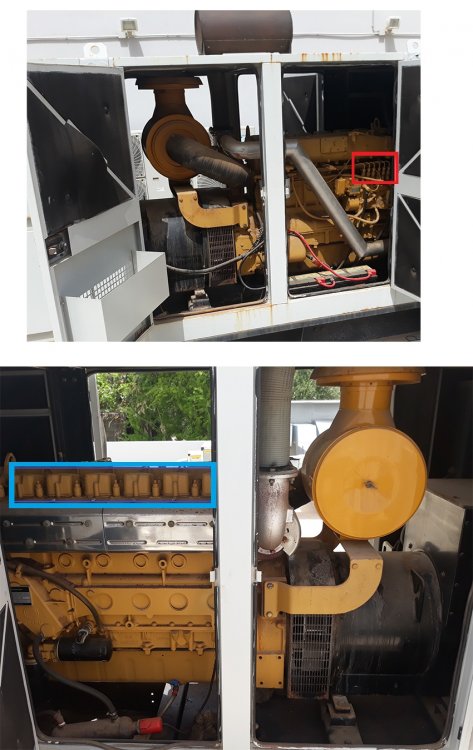

Σας παρακαλώ, τη βοήθεια σας σε κάτι. Στις παρακάτω φωτογραφίες βλέπετε δύο πλευρές ενός Η/Ζ. Πείτε μου σας παρακαλώ τί είναι αυτά στη μπλε περιοχή και στην κόκκινη περιοχή.

Επίσης, σε περίπωση που ζητηθεί να τοποθετηθεί εξωτερική δεξαμενή, γιατί η δεξαμενή που διαθέτει στην "κοιλιά" του το Η/Ζ είναι πολύ μικρή, το πετρέλαιο θα διοχετεύεται στα μπεκ της μηχανής με τη βαρύτητα ή η ανώτερη στάθμη του πετρελαίου στη νέα δεξαμενή πρέπει να είναι κάτω από τα μπεκ, την προσαγωγή πετρελαίου στη ντιζελομηχανή;   Η επιστροφή του πετρελαίου θα γίνεται στην πάνω πλευρά της δεξαμενής;

Τότε βέβαια τίθεται και ένα επιπλέον ερώτημα: Πώς το πετρέλαιο διοχετεύεται από την υφιστάμενη δεξαμενή πετρελαίου που ήδη διαθέτει ένα Η/Ζ, αφού είναι το τμήμα της μηχανής που βρίσκεται στη χαμηλότερη στάθμη;

Edited Απρίλιος 15 , 2018 by gnusselt

[astrah]

αντλία (τρόμπα) πετρελαίου και καπάκια πετρελαιοκινητήρα

μέσω της αντλίας γίνεται η τροφοδοσία του κινητήρα...

[gnusselt]

Αυτά που είναι στο κόκκινο πλαίσιο είναι τα μπεκ ψεκασμού;

Αυτά που είναι στο μπλε είναι απλά το καπάκι του κινητήρα;



[vasilllis]

το κοκκινο ειναι η αντλια υψηλης του κινητητηρα .

λιγο πιο κατω απο εκει βρισκεται η βοηθητικη αντλια που σκοπος της ειναι να ανεβαζει το πετρελαιο στην αντλια υψηλης.Το μεγιστο υψος αναρροφησης ειναι περιπου 70εκ.

παροχη δινεται στην αντλια χαμηλης(δεν γνωριζω αν εχει πριν φιλτρο) και επιστροφη στο ανω μερος της δεξαμενης.

το υψος της σταθμης ,ιδανικα ειναι το κατω μερος της σταθμης στο υψος της αντλιας,αποφευγεται προβληματα που παρουσιαζονται ,υψος καλο ειναι να μην ξεπερναει το υψος των μπεκ,εκτος αν βαλετε ΗΒ.

το μπλε ειναι τα ψευδοκαπακα του κινητηρα.Περιεχει την πιανολα και βαλβιδες.
