ηλεκτρονική υποβολή τοπογραφικού Τοπογραφικά Διαγράμματα για Ψηφιακή Υποβολή

[Polytexnitis]

Θα πρότεινα να ελέγξεις αν η polyline σου είναι της μορφης lwpolyline.Αν δεν είναι, δεν την αναγνωριζει το σύστημα και για αυτό σου λέει ότι δεν υπάρχει.

Επέλεξε τη γραμμή σου και πάτα list να δεις αν λεει 2dpolyline,lwpolyline ή κάτι άλλο.Αν δεν λέει lwpolyline που είναι το ζητούμενο, θα χρειαστείς την εντολή convertpoly για να της αλλάξεις μορφή.Υπόψη το ίδιο θα πρεπει να γίνει και στα υπόλοιπα υποχρεωτικα layer με γραμμικά στοιχεια.



[Brasco]

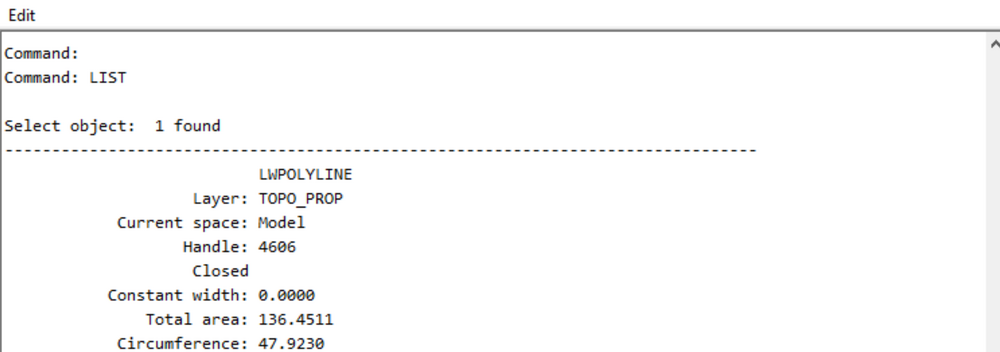

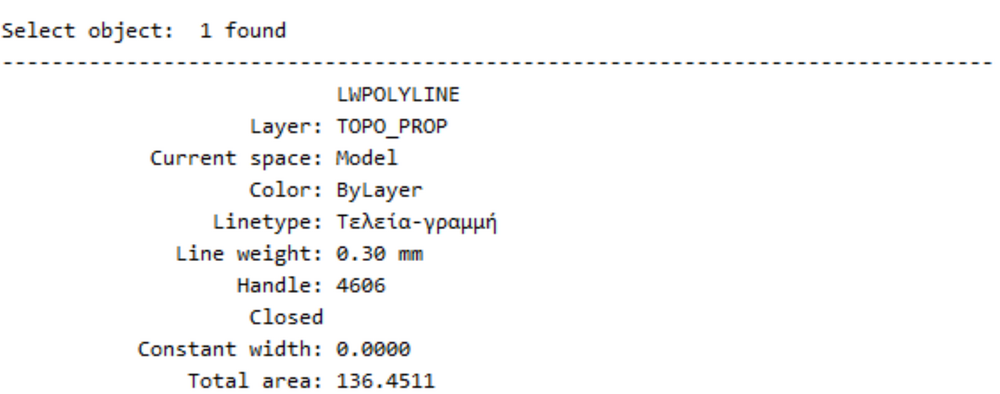

Τελικά όλες οι πολυγραμμές μου (στα layers που μου βγάζει μη αποδεκτό) είναι lwpolyline.
Μήπως του φταίει τότε το linetype που είναι τελεία - γραμμή?



Edit
Τροποποίησα τις πολυγραμμές σε πάχος και τύπο ως ByLayer, και αφού έβαλα εξ αρχής ηλεκτρονική υπογραφή στο dxf το ξαναφόρτωσα στο κτηματολόγιο.

Το αποτέλεσμα:
Παρατηρήσεις
Δεν υπάρχει πληροφορία για τα παρακάτω επίπεδα
Layer TOPO_PROP
Ένα από τα παρακάτω επίπεδα πρέπει να έχει περιεχόμενο
Layer BOUND_IMPL, BOUND_UNIMPL

Δηλαδή ενώ οι πολυγραμμές είναι LWpolyline το κτηματολόγιο στον έλεγχο δεν βλέπει πληροφορία στο layer



EDIT2

Μούφα τελικά αυτό που γράφει στις προδιαγραφές ψηφιακών αρχείων: (έκδοσης 2004 και μεταγενέστερη αυτής)

Το ανέβαζα τόσες ώρες σε έκδοση 2018...
2004 ήθελε.
Τελικά δούλεψε!!!

Edited Αύγουστος 18 , 2021 by Brasco

[Polytexnitis]

Α ναι,αυτό ξεχάσαμε να το αναφέρουμε ξανά.Η σωστή διατροφή είναι dxf 2004 ή προγενέστερο!Ευτυχώς το βρήκες!



[Paul_Mix]

Εχω δυο γεωτεμάχια του ίδιου ιδιοκτήτη πάνω στο ιδιο τοπογραφικό διάγραμμα. Τα χωρίζει ένας αγροτικός δρόμος για αυτό έκανα ένα τοπογραφικό διάγραμμα. Θα βγάλω δυο ξεχωριστά ΚΗΔ ένα για το κάθε γεωτεμάχιο ή ένα ΚΗΔ και για τα δυο μαζί ?

Μπορώ να ανεβάσω dxf με δυο διαφορετικά topo_prop ώστε να βγάλω ένα ΚΗΔ ?

Edited Αύγουστος 31 , 2021 by Paul_Mix

[zazeng]

Το σύστημα υποστηρίζει και σχέδια με >1 γεωτεμάχια. Αρίθμησε τα αν θες για να τα έχεις μονοσήμαντα στην τελευταία καρτελα (στοιχεία γηπέδων).



[thomas]

On 31/8/2021 at 12:24 ΜΜ, zazeng said:

Το σύστημα υποστηρίζει και σχέδια με >1 γεωτεμάχια. Αρίθμησε τα αν θες για να τα έχεις μονοσήμαντα στην τελευταία καρτελα (στοιχεία γηπέδων).



Η αρίθμηση μπορεί να γίνει και με αλφαριθμητικούς χαρακτήρες πχ 450α, 450β κλπ ;

[zazeng]

5 ώρες πριν, thomas said:

Η αρίθμηση μπορεί να γίνει και με αλφαριθμητικούς χαρακτήρες

Θα σε γελάσω και δεν θέλω, νομίζω όμως όχι.

[tetris]

Η αρίθμηση χρειάζεται για την περιγραφή στο συμβόλαιο ή το δικαστήριο. Συνεπώς, θα πρέπει να είναι όσο το δυνατόν απλούστερη. Για την ψ.υ. αρκούν οι γραμμές

[gktpgeue]

Σε ΔΓΜ διόρθωσης βλέπω ότι τα BOUND_IMPL και BOUND_UNIMPL δεν απαιτούνται, όμως εάν θέλω να τα συμπεριλάβω και το συνολικό ακίνητο είναι εν μέρει εκτός περιοχής κτηματογράφησης, θα αναφερθούν στα όρια εντός κτηματογράφησης όπου αναφέρονται και τα PST_KAEK και TOPO_PROP ή μπορεί να βρίσκονται και εκτός περιοχής κτηματογράφησης;

Edited Σεπτέμβριος 14 , 2021 by gktpgeue

[KOKARADI]

παρακαλώ για βοηθεια :  αποτύπωση ελαιοπεριβόλου ,-->dxf: ,όρια ιδιοκτησίας (καθ υπόδειξη του ιδιοκτήτη )μη υλοποιημένα  layer 2 bound_unimp. οπότε το περίγραμμα (και μόνο ) του αγροτεμαχίου με το παραπάνω layer ..και τίποτε άλλο ??

επισης το pdf  του σχεδιου ( αυτό που θα πάει  και στον συμβ/φο) από dwg το κάνω pdf  με dwg to pdf η με cute pdf  writer??
