lou Δημοσιεύτηκε Οκτώβριος 31 , 2014 Share Δημοσιεύτηκε Οκτώβριος 31 , 2014 (edited) @ giannis0petridis Επέλεξε την επιφάνεια/surface που έφτιαξες (απο το σχέδιο ή απο το toolspace - το ίδιο είναι) και με δεξί κλικ πάτα το edit surface style... Στο νέο παράθυρο πας στην καρτέλα contours: Στο πεδίο contour intervals ορίζεις την ισοδιάσταση (αλλάζεις το value στο minor/major interval). Στο πεδίο contour smoothing ορίζεις την καμπυλότητα ( βάζεις true στο πεδίο smooth contours) και απο την μπάρα κάτω πειραματίζεσαι με το decrease/increase. Edited Οκτώβριος 31 , 2014 by lou 1 Link to comment Share on other sites More sharing options...
giannis0petridis Δημοσιεύτηκε Οκτώβριος 31 , 2014 Share Δημοσιεύτηκε Οκτώβριος 31 , 2014 @ giannis0petridis Επέλεξε την επιφάνεια/surface που έφτιαξες (απο το σχέδιο ή απο το toolspace - το ίδιο είναι) και με δεξί κλικ πάτα το edit surface style... Στο νέο παράθυρο πας στην καρτέλα contours: Στο πεδίο contour intervals ορίζεις την ισοδιάσταση (αλλάζεις το value στο minor/major interval). Στο πεδίο contour smoothing ορίζεις την καμπυλότητα ( βάζεις true στο πεδίο smooth contours) και απο την μπάρα κάτω πειραματίζεσαι με το decrease/increase. Σ ευχαριστώ πολύ! Link to comment Share on other sites More sharing options...
getheod Δημοσιεύτηκε Νοέμβριος 19 , 2014 Share Δημοσιεύτηκε Νοέμβριος 19 , 2014 Συναδελφοι εχω προβλημα. Θελω να κανω αναβαθμους κατα την επιχωση του δρομου στο Civil 3D. Οσο εψαξα στο προγραμμα δε βρηκα κατι. Ουτε στο ιντερνετ. Η ερωτηση μου ειναι αν μπορει να κανει το προγραμμα αναβαθμους και αν ναι, με ποιο τροπο (περιπου). Αν γινεται απο την τυπικη διατομη καλως. Αν δε γινεται απο την τυπικη και θελει πατεντα, παλι καλως. **Αναφερομαι στους αναβαθμους κατα την επιχωση κατω απο το δρομο μου. Οχι σε αναβαθμους μετα απο ερεισμα-ταφρο για φτιαξιμο του πρανους. Οπως στην παρακατω εικονα (ειναι απο το Anadelta Tessera) Νομίζω ότι μόνο με πατέντα γίνεται. Μία πρώτη λύση είναι αφού δεις που ακριβώς χρειάζεσαι τους αναβαθμούς (από την αρχική σου χάραξη) τότε θα φτιάξεις μια διατομή (assembly) χρησιμοποιώντας ως subassembly μόνο την daylight bench. Θα χρειαστείς και έναν αξονα (alignment) που θα τον τοποθετήσεις στην "παρειά" που ξεκινούν οι αναβαθμοί. Ως ερυθρά (profile) θα χρησιμοποιήσεις υψόμετρα της κάτω επιφάνειας της πρώτης στρώσης της οδοστρωσίας σου( εννοείται στα σημεία προαναφερθέντος αξονα). Με αυτό το τρόπο θα προμετρήσεις επακριβώς και τα χωματουργικά της εκσκαφής για τη δημιουργία των παταριών αλλά και τον όγκο των επιχωμάτων σου. Link to comment Share on other sites More sharing options...
getheod Δημοσιεύτηκε Νοέμβριος 19 , 2014 Share Δημοσιεύτηκε Νοέμβριος 19 , 2014 Υπάρχει κάποιος άλλος που κατέχει το πρόγραμμα για να ανταλάσσουμε απορίες? Έχω π.χ. μια απορία: Έχω 4 σχέδια με διαφορετικές λύσεις μιας μελέτης οδοποιίας. Κάνω κάποιες διαμορώσεις "στυλ" στις οριζοντιογραφίες και στις μηκοτομές. Μπορώ να "μεταφέρω" με κάποιο αυτόματο τρόπο τις ίδιες διαμορφώσεις σε όλα τα σχέδια αφού τις κάνω πρώτα στο 1? (π.χ. τα ίδια χρώματα, τα ίδια ύψη γραμμάτων κλπ) Κάτι σαν το match properties του Autocad δηλαδή.... Γιάννη καλησπέρα. Ποια έκδοση έχεις; Από κάποια έκδοση και μετά μπορείς να κάνεις import τα στυλ που θές από ένα σχέδιο σε αυτό που δουλεύεις. Link to comment Share on other sites More sharing options...
getheod Δημοσιεύτηκε Νοέμβριος 19 , 2014 Share Δημοσιεύτηκε Νοέμβριος 19 , 2014 Νομίζω ότι μόνο με πατέντα γίνεται. Μία πρώτη λύση είναι αφού δεις που ακριβώς χρειάζεσαι τους αναβαθμούς (από την αρχική σου χάραξη) τότε θα φτιάξεις μια διατομή (assembly) χρησιμοποιώντας ως subassembly μόνο την daylight bench. Θα χρειαστείς και έναν αξονα (alignment) που θα τον τοποθετήσεις στην "παρειά" που ξεκινούν οι αναβαθμοί. Ως ερυθρά (profile) θα χρησιμοποιήσεις υψόμετρα της κάτω επιφάνειας της πρώτης στρώσης της οδοστρωσίας σου( εννοείται στα σημεία προαναφερθέντος αξονα). Με αυτό το τρόπο θα προμετρήσεις επακριβώς και τα χωματουργικά της εκσκαφής για τη δημιουργία των παταριών αλλά και τον όγκο των επιχωμάτων σου. Κάνοντας μια δοκιμή διαπίστωσα ότι η λύση που πρότεινα θα ήταν τέλεια εάν έπαιρνε negative cut η daylightbench subassembly πραγμα το οποίο δεν γίνεται. Αρα θα πρέπει να φτιάξουμε την daylightbench subassembly στο subassembly composer να κάνει αρνητικό cut. Μέχρι να μάθω πως λειτουργεί αυτό το πράγμα, η λύση είναι δημιουργία των παταριών με νέα επιφάνεια και με feature lines θα υποβιβάσεις τα υψόμετρα σου για να φτιάξεις τα πατάρια σου στις στάθμες που θέλεις 1 Link to comment Share on other sites More sharing options...
hajiagelis Δημοσιεύτηκε Αύγουστος 9 , 2016 Share Δημοσιεύτηκε Αύγουστος 9 , 2016 Καλησπέρα σε όλους.Έχω κάποιες απορίες μιας και είμαι καινούριος στο πρόγραμμα. 1.Όταν φτιάξω μια πολυγωνική,πως εμφανίζω σε κάθε κορυφή το πίνακα με της πληροφορίες της κορυφής; 2.μήπως έχει κανείς κανένα template ώστε να βγαίνουν η μηκοτομή και οι διατομές με πολλές πληροφορίες στα ελληνικά;γιατί τα default του civil τα βγάζει κάπως και πως τους περνάμε μέσα; 3.Υπάρχουν κάπου οι πινακες του ΟΜΟΕ μαζεμένοι για να τους περάσω μέσα; 4.Θέλω να φτιάξω πινακα χωματισμών(volume table) και οταν το φτιάχνω βγαινουν όλα μηδεν μέσα.Ξέρει κανεις γιατί συμβαίνει;νομιζω οτι δε λειπει κατι.surface,alingment,profile,corridor,section views 5.Έχω φτιαξει διατομές(section views)και δε μου εμφανίζει τις επικλήσεις στις στροφές,ενώ έχω κάνει υπολογισμό superelevation.χρειάζεται να κάνω κάτι άλλο; Eυχαριστώ για την όποια απάντηση Link to comment Share on other sites More sharing options...
Γιάννης Δημοσιεύτηκε Αύγουστος 9 , 2016 Share Δημοσιεύτηκε Αύγουστος 9 , 2016 (edited) Ποια έκδοση έχεις? Σημείωση: Το θέμα που άνοιξε ο συνάδελφος hajiagelis συγχωνεύτηκε με το παρόν. Edited Αύγουστος 9 , 2016 by Γιάννης Link to comment Share on other sites More sharing options...

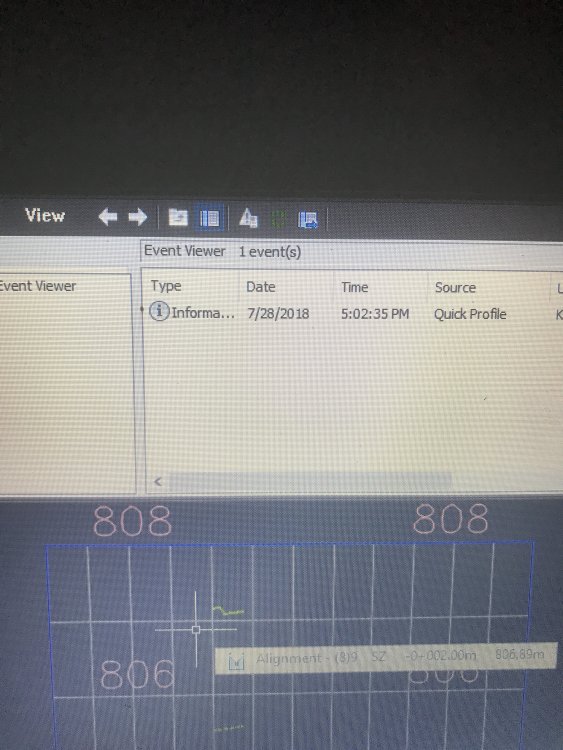

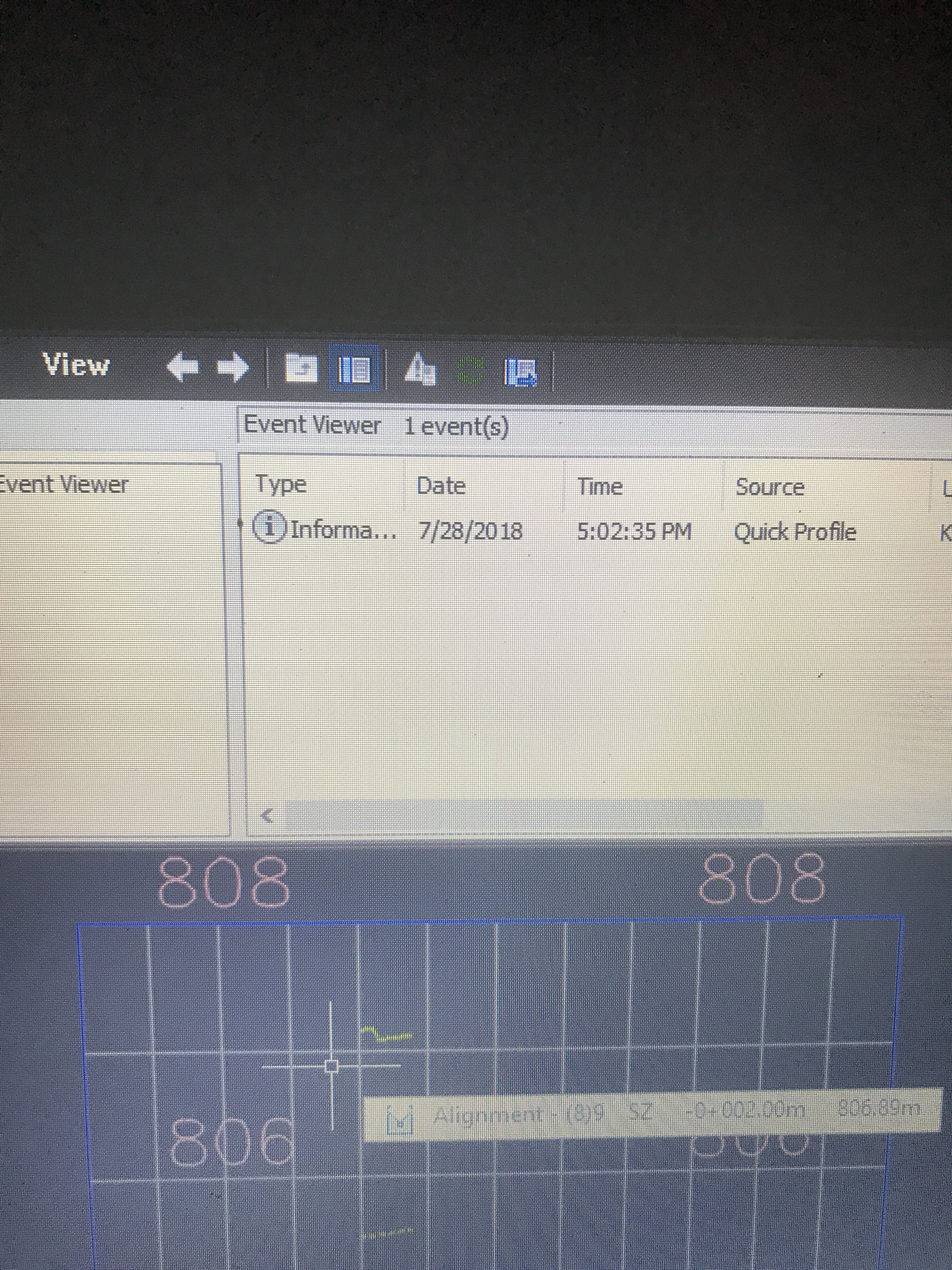

athanasiou.k Δημοσιεύτηκε Ιούλιος 28 , 2018 Share Δημοσιεύτηκε Ιούλιος 28 , 2018 Καλησπέρα συναδερφοι περναω την μελέτη του έργου στο civil3d πέρασα τα προφίλ των alignments και σχεδίασα τα assembly. Σε κάποια corridor γίνεται αλλαγή των κλίσεων. Πχ από την 0-200 έχω assembly με +1,5 προς τα αριστερά και ναι από την 200-400 έχω assembly με +1,5 κλίση πρώτα τα αριστερά . Λόγο της αλλαγή των assembly γίνεται ένα σκαμνί για τον λόγο Ότο αλλάζουμε την διατομή μας. Αυτό το σκαλί πως μπορώ να το ομαλοποιησώ. Link to comment Share on other sites More sharing options...
lou Δημοσιεύτηκε Ιανουάριος 3 , 2019 Share Δημοσιεύτηκε Ιανουάριος 3 , 2019 Καλησπέρα συνάδερφοι και Καλή Χρονιά να έχουμε! Γνωρίζει κάποιος πoιο country kit από τα διαθέσιμα στο Civil 3d είναι πιο κοντά στα Ελληνικά standards? Προφανώς θέλω κάποιο με metric units αλλά πιο πολύ με ενδιαφέρει το στυλ και οι κανονισμοί στην οδοποιία... πχ πινακάκια/υπομνήματα στις μηκοτομές/οριζοντιογραφίες κτλ Οι γνώσεις μου στο πρόγραμμα είναι πολύ λίγες για τα πολύ-πολύ βασικά και λέω να το ψάξω μόνος μου λίγο παραπέρα... Ευχαριστώ προκαταβολικά! 1 Link to comment Share on other sites More sharing options...
athanasiou.k Δημοσιεύτηκε Ιανουάριος 7 , 2019 Share Δημοσιεύτηκε Ιανουάριος 7 , 2019 Πραγματικά και εγώ θα ήθελα γιατί τα φτιάχνω ένα ένα μέγεθος γραμματοσειρά πάχος κτλ. Θα ήθελα και εγώ ένα τρόπο να βάζω ένα προφίλ. Link to comment Share on other sites More sharing options...
