rigid_joint Δημοσιεύτηκε Μάιος 28 , 2009 Share Δημοσιεύτηκε Μάιος 28 , 2009 για το FAILURE που χρησιμοποιεί modified von mises είπαμε, άσε που θέλει και sap2000 για το "ΜΙΝΩΣ" που χρησιμοποεί τη θεωρία βλάβης και είναι stand-alone μήπως έχει πάρει τίποτα τ'αυτί σας? εγώ έχω 2 αυτιά και μεγάλα, δε βαριέσαι................... τουλάχιστον έχω ωραίο χαμόγελο Link to comment Share on other sites More sharing options...
Αλέξανδρος Δημοσιεύτηκε Μάιος 29 , 2009 Share Δημοσιεύτηκε Μάιος 29 , 2009 Τα κριτήρια αστοχίας στην ανάλυση τα θέσατε αλλά ποια είναι θλιπτική/διατμητική αντοχή της τοιχοποιάς? Link to comment Share on other sites More sharing options...
paktomenos Δημοσιεύτηκε Μάιος 29 , 2009 Share Δημοσιεύτηκε Μάιος 29 , 2009 Ναι σε αυτό έχεις δίκιο, γι αυτό είναι πιο χρήσιμο να διεξάγεις κάποιους εργαστηριακούς ελέγχους για να προσδιορίσεις αυτές τις αντοχές, παρά να στήσεις ένα super μοντέλο με κριτίρια κλπ. Αν μπορείς να κάνεις και τα δύο βέβαια, ακόμη καλύτερα (τα οποία παρεπιπτόντως αν δεν έχεις sap κλπ, πως τα περνάς?) @rigid joint: δεν μας λες τι έχουν πάρει τα μεγάλα αυτιά σου χαμπάρι? Link to comment Share on other sites More sharing options...
rigid_joint Δημοσιεύτηκε Μάιος 29 , 2009 Share Δημοσιεύτηκε Μάιος 29 , 2009 κάποιος από το πανεπιστήμιο της πάτρας ίσως μας έλεγε περισσότερα πιθανολογώ (με πολύ μεγάλες πιθανότητες επιτυχίας) ειναι αυτό που αναφέρεται ο μπέσκος το 2000 εδώ: http://www.monument.gr/gr/congr2000/download/syzitisi.pdf (το link ειναι off μαλλον προσωρινα, χθες λειτουργούσε) "...αναπτύχθηκε για ερευνητικούς σκοπούς και δεν διατείθεται στο εμπόριο..." το οποίο εμφανίζεται το 2007 με το όνομα ΜΙΝΩΣ σε διπλωματική που έτυχε να δώ κάπου (αν τη βρω σε link θα την ανεβάσω) χωρίς όμως να λέει εκεί τι είναι το ΜΙΝΩΣ στις αναφορές πάντως αυτό που είδα μπορώ να πω ότι με εντυπωσίασε Link to comment Share on other sites More sharing options...
Directionless Δημοσιεύτηκε Μάιος 29 , 2009 Share Δημοσιεύτηκε Μάιος 29 , 2009 Τα κριτήρια αστοχίας στην ανάλυση τα θέσατε αλλά ποια είναι θλιπτική/διατμητική αντοχή της τοιχοποιάς? 'Η εργαστηριακά ή βάσει των επιτρεπόμενων τάσεων (στον παλιό αντισεισμικό υπάρχει ειδική ενότητα που βάσει εικόνας που παρουσιάζει το λιθόσωμα-το χτίσιμο-το κονίαμα, μπορεί να προσδιορισθεί κατ' εκτίμησην η αντοχή). Έτσι ελεγχαν οι παλιοί και λέω, ελλείψει κανονιστικού πλαισίου σε υφιστάμενα, να πράξω αντιστοίχως. Link to comment Share on other sites More sharing options...
mkalliou Δημοσιεύτηκε Ιούνιος 12 , 2009 Share Δημοσιεύτηκε Ιούνιος 12 , 2009 Αναφέρεσαι στον din? Link to comment Share on other sites More sharing options...
Directionless Δημοσιεύτηκε Ιούνιος 12 , 2009 Share Δημοσιεύτηκε Ιούνιος 12 , 2009 Αναφέρεσαι στον din? nαι, σ' αυτόν τον τύπο αναφέρομαι ... Link to comment Share on other sites More sharing options...
mkalliou Δημοσιεύτηκε Ιούνιος 12 , 2009 Share Δημοσιεύτηκε Ιούνιος 12 , 2009 Η αλήθεια είναι ότι αν πας κατά DIN έχεις έναν καλό μπούσουλα ακόμα και για τύπους τοιχοποιιών που δεν καλύπτονται από τον EC6 και με τις κατάλληλες αναγωγές -λόγω συντελεστών ασφαλείας- μπορείς έστω και ενδεικτικά να πάρεις μια χαρακτηριστική τιμή σχεδιασμού fwk Link to comment Share on other sites More sharing options...
panos-86 Δημοσιεύτηκε Μάρτιος 14 , 2010 Share Δημοσιεύτηκε Μάρτιος 14 , 2010 Καλησπέρα και ζητώ συγγνώμη εκ των προτέρων έαν η ερώτηση μου είναι κάπως άσχετη με το θέμα! Επειδή είμαι φοιτητής και έχω για εργασία ένα σχέδιο στο οποίο η τοιχοποιϊα έιναι απο οπτοπληνθοδομή,και επειδή μου ζητούνται και λεπτομέριες στην κάτοψη,πρέπει να την σχεδιάσω αλλα δεν ξέρω τον τρόπο!Καταλαβαίνω επίσης πως στην όψη θα είναι "ανάποδη" αλλά και πάλι δεν μπορώ να βρώ στο internet το πως!!Σας ευχαριστώ πολύ όλους για τον χρόνο σας!! Φιλικά, Παναγιώτης Link to comment Share on other sites More sharing options...

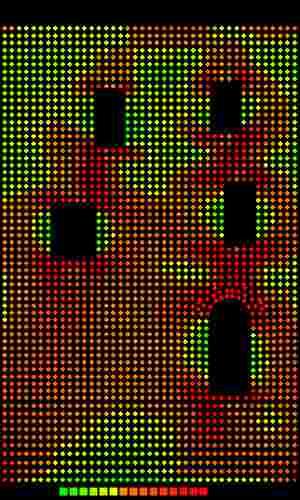

AlexisPap Δημοσιεύτηκε Νοέμβριος 13 , 2010 Share Δημοσιεύτηκε Νοέμβριος 13 , 2010 Για όλη αυτή την δουλειά που θέλουμε συχνά να κάνουμε οι ασχολούμενοι με την αναστήλωση, έγραψα κάποτε έναν απλό κώδικα σε VB. Διαβάζει τα δεδομένα από το txt αρχείο που φτιάχνει η εντολή print tables του SAP (τάσεις και συντεταγμένες κόμβων), υπολογίζει κύριες τάσεις, κάνει έλεγχο βάσει κάποιου κριτηρίου αστοχίας, υπολογίζει capacity ratio σε κάθε κόμβο και παράγει τρία αρχεία BMP με απεικόνιση του βαθμού καταπόνησης σε ψευδοχρωματική κλίμακα. Σαν πρόγραμμα δεν είναι κάτι φοβερό, μόνο μια ρουτίνα με πολύ απλή γραφή (κάποτε δούλευε σε QBasic). Οι επιλογές, ρυθμίσεις κλπ γίνονται μέσα από τον κώδικα. Με ελάχιστο κόπο μπορεί κανείς να το μετατρέψει ώστε να ελέγχει διαφορετικά κριτήρια αστοχίας, να υπολογίζει και να απεικονίζει οπλισμούς, να κάνει συνδυασμούς δράσεων κλπ. Το ανεβάζω μέσα σε ένα excel-άκι, μια που εδώ και χρόνια δουλεύω την VB αποκλειστικά από το Excel. Φυσικά το αρχείο είναι εντελώς άχρηστο, η μακροεντολή δεν έχει να κάνει τίποτα με το φύλλο εργασίας. Στην εκδοχή που ανεβάζω ελέγχει απλώς την μέγιστη εφελκυστική κύρια τάση για τρεις συνδυασμούς δράσεων και τυπώνει capacity ratio... Το αρχείο z.zip - 1.2 MB είναι το αρχείο δεδομένων που δίνει την παρακάτω εικόνα: . BMP.zip Link to comment Share on other sites More sharing options...
