Σύμμεικτες πλάκες σε πέτρινα σπίτια

[hristos-civil]

Γειάς σας είμαι νέο μέλος κ έχω κάποιές απορίες σχετικά με τις πλάκες σε κατασκευές από φέρουσα τοιχοποιία.Μπορούμε να χρησιμοποιίσουμε αντί για ξύλινες ή συμβατικές από οπλισμένο σκυρόδεμα,σύμμικτες πλάκες?Κ αν ναί πώς θα διαμορφωθεί η σύνδεση τους με τις δοκούς?

[AlexisPap]

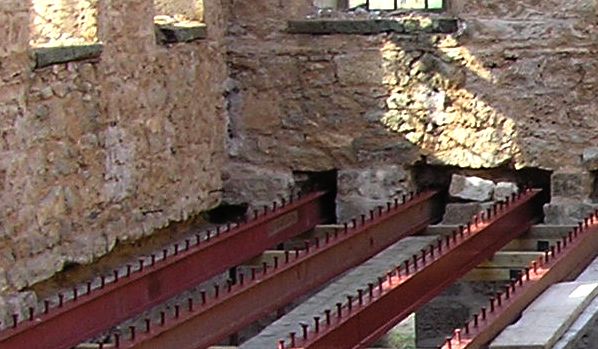

Βεβαίως. Να ένα παράδειγμα:

[dratsiox]

Αυτό είναι σύμμικτο δοκάρι, αλλά ναι γίνεται

[AlexisPap]

Όντως, έχεις δίκιο. Αλλά πάνω σε αυτό "πάτησε" σύμμικτη πλάκα...

[Archytas]

Μια χαρά πατάει εκεί η πλάκα.

Μάλιστα είναι πλακολωρίδες για την ακρίβεια.

[ApostolisOik]

Σε υφιστάμενες κατασκευές , όπως της παραπάνω φωτογραφίας, των οποίων ο τρόπος δομησης δεν υπάγεται στον EC6 τί κάνω για να προσδιορίσω την αντοχή της τοιχοποιίας;

[AlexisPap]

Τραγική κατάσταση. Ο,τι και να κάνεις θα είσαι εκτός κανονιστικού πλαισίου. Παλαιοί κανονισμοί δίνουν τιμές επιτρεπομένων τάσεων, από όπου μπορείς να βγάλεις "χαρακτηριστικές" τιμές. Με τον ΕΚ-6 και k=0,4 λαμβάνεις μάλλον υπερτιμημένες αντοχές, ίσως κατά 20% ~ 25%.

Αλλά τα χειρότερα έπονται: Η αργολιθοδομή παρουσιάζει μη προβλεπόμενες από τον κανονισμό μορφές αστοχίας. Με την θλίψη και την ανατροπή είσαι Ο.Κ, αλλά με την διάτμηση τα πράγματα δεν είναι καλά, αφού δεν υπάρχουν σαφείς οριζόντιοι αρμοί που καθορίζουν το μοντέλο αστοχίας του ΕΚ-6. Αν το ξεπεράσουμε αυτό, έρχοναι διάφορες μορφές τοπικής αστοχίας που ο ΕΚ-6 δεν τις γνωρίζει καν.



Άρα: προσοχή στην διάτμηση, πολύ καλή ποιότητα δόμησης (δύσκολο αυτό) και κατασκευαστικές επιλογές που να αποκλείουν τις τοπικές αστοχίες...

Επίσης, συναίσθηση ότι είσαι εκτός κανονισμού...

[ApostolisOik]

Στην παραπάνω εικόνα έγινε κανονικά καλούπωμα για να πέσει η πλάκα σκυροδέματος, σωστά;

[terry]

Για το συναδελφο που ρωτησε στο πρωτο ποστ:

Μπορει να κανεις και ξυλοσυμμικτη πλακα...

Εμενα μαρεσουν αυτες και εχεις και εμφανες το ξυλο...προσοχη στην κατασκευη και ειδικα στην στεγανωση πριν τη σκυροδετηση..

[AlexisPap]

Στην παραπάνω εικόνα έγινε κανονικά καλούπωμα για να πέσει η πλάκα σκυροδέματος, σωστά;



Όχι. έγινε σύμμεικτη πλάκα με λαμαρίνα. Αλλά προσοχή, είναι ειδικό έργο, απέχει πολύ από την τυπική περίπτωση σύμμεικτης, τόσο σε διαστάσεις, όσο και σε λεπτομέρειες και κατασκευαστικές πρακτικές.
