Σύνδεση Θερμοστάτη Χώρου

[flouris]

αν μας ελεγες και ποιον πηρες καλα θα ηταν.... beca δεν ειναι? ή κανω λαθος?

Δεν έχω ιδέα τι μάρκα είναι, αλλά το κουτί γράφει  SML-1000AW. Είναι αυτός εδώ.

Μπορείς να με βοηθήσεις;

[georgio_g]

δεν βρισκω και πολλα για αυτους....



η λογικη λεει... το

χροντρο μαυρο στο 4

το μπλε στο 3

το λεπτο μαυρο στο 2

την γεφιρα που ειχεσ στο παλιο δεν την χρειαζεσαι



εχει καποιο εξτρα καλωδιο μεσα? γιατι βλεπω και συνδεση για ενα σενσορα



περιμενε πρωτα.... γιατι κατι δεν μου καθετε καλα

Edited Νοέμβριος 16 , 2016 by georgio_g

[flouris]

Όχι δεν έχει άλλο καλώδιο. Κι εγώ έτσι έχω καταλάβει: χοντρό μαύρο στο 4 (L), μπλε στο 3 (N), αλλά με τις άλλες δύο επαφές τί γίνεται; Μήπως να δοκιμάσω να συνδέσω το λεπτό μαύρο είτε στο 1 είτε στο 2 και να δω σε ποια επαφή παίρνει μπροστά ο καυστήρας; Μπορεί να κάνω ζημιά έτσι; Ή αν συνδέσω μόνο το 3 και 4 και μετά μπορώ με δοκιμαστικό ή με πολύμετρο με κάποιο τρόπο να δω σε ποια από τις 1 ή 2 δίνει εντολή ο θερμοστάτης;

Edited Νοέμβριος 16 , 2016 by flouris

[georgio_g]

η επαφη ειναι η 2 στανταρακι....

συνδεσε 3 και 4 βαλτον να ανοιξει και αν η επαφη 2 εχει ρευμα συνδεσε και το μικρο μαυρο

Edited Νοέμβριος 16 , 2016 by georgio_g

[flouris]

Σ' ευχαριστώ πολύ! Τελικά η επαφή για την εντολή να δουλεύει ο καυστήρας είναι η 2. Η 1 δίνει εντολή για κλείσιμο αλλά δε μου χρειάζεται.

[georgio_g]

ναι βρε παντα η no (normal open) ειναι  ... η αλλη χρειαζεται για τα αντιθετα αποτελεσματα ... παραδειγμα σε κλιματισμο...



επειδη τον εχω δει αυτον ανεβασε καμια φωτο αν και οταν ειναι εφικτο....

[flouris]

Δείχνει τουλάχιστον 2 βαθμούς παραπάνω, αλλά κατά τ' άλλα την δουλειά που ήθελα την κάνει για τα λεφτά του. Τον ρύθμισα χρησιμοποιώντας ένα άλλο θερμόμετρο οπότε όλα καλά.

[alnotas]

Καλή σας μέρα.

Ξεθάβω αυτό το παλιό Post γιατί χρειάζομαι την βοήθειά σας.

Έχω έναν παλιό θερμοστάτη καλοριφέρ και θέλω να τον αλλάξω με έναν ψηφιακό (Broadlink HY02)
Το θέμα είναι ότι δεν ξέρω αν είναι συμβατός με την υπάρχουσα εγκατάστασή μου.
Από το σχεδιάγραμμα της συνδεσμολογίας είδα ότι μάλλον θέλει να συνδεθούν 4 επαφές.

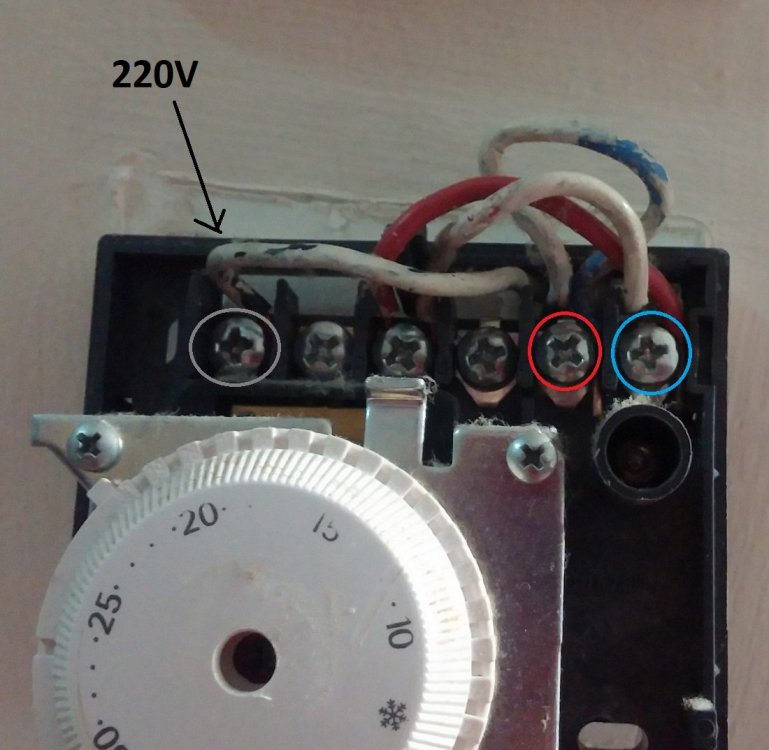

Αλλά στον υπάρχον, παλιό μου θερμοστάτη, έρχονται 3 καλώδια (βλ. φωτογραφία)
1) Μαύρο με τάση 220v
2) Μπλε
3) Κόκκινο
και δεν θα ήθελα να τον πάρω τζάμπα.
Μπορείτε να μου επιβεβαιώσετε ότι μπορεί να συνδεθεί στο δικό μου σύστημα και αν ναι, πως;
Ευχαριστώ



[ΝΙΚΟΣΤΡΙ]

3 θελει κ ο νεος .   Bαλτα σε μια λογικη  σειρα κ δες , L  N   ...  L1 N2....

[alnotas]

Ευχαριστώ για την απάντηση, αλλά συμπάθα με, δεν "το ποιασα¨.

Εκτός από το φανερό ότι το 220V θα πάει στο [4] (L)
υποθέτω ότι το ένα από τα μπλε-κόκκινο είναι γείωση και πάει στο [3] (Ν)
Από τις υποδοχές όμως [1] και [2] ποιά θα χρησιμοποιήσω;
Ή θα βάλω το τρίτο καλώδιο σε μία από τις δύο και αυτές θα τις βραχυκυκλώσω μεταξύ τους;
