Φοιτητική εργασία: Πλάκα Ο.Σ με σύμμικτη κατασκευή

[Chres Th.]

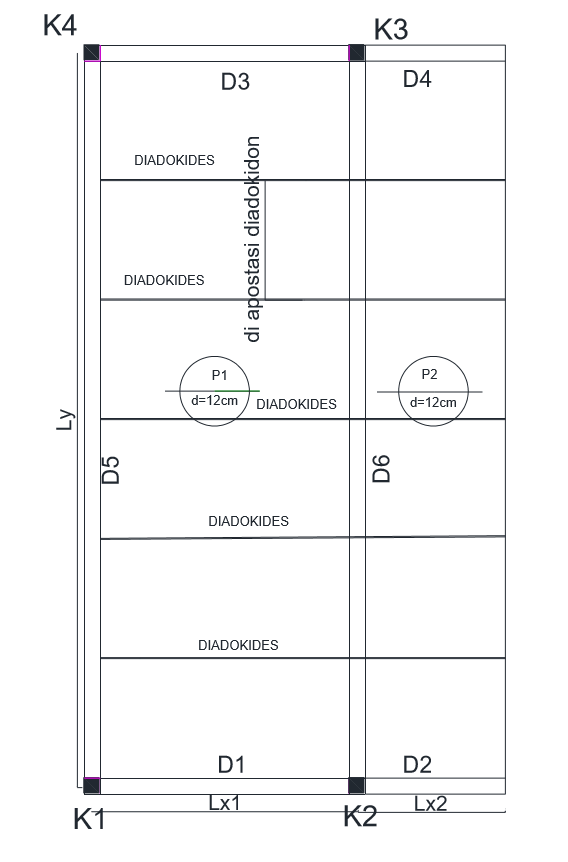

Καλησπέρα, κάνω μια εργασία  για την παρακάτω κατασκευή. Στα φορτία επιρροής  από την πλάκα στην δοκό D6 λαμβάνεται η μισή P1 και ολόκληρη η P2 (ως μήκος επιρροής) ή  όση διάσταση είναι ο πρόβολος +ίση διάσταση από την άλλη πλευρά. Οι διαστάσεις είναι: Lx1=5,8 m Lx2=2,4 m. Είναι 2,4+5,8/2 ή 2,4+2,4; Επίσης πώς λαμβάνεται  υπ'όψη η επιρροή των διαδοκίδων;

Η προεκτίμηση  για το ίδιο βάρος τους είναι: 0,8 KN/m. Πώς λαμβάνεται φόρτιση στις δοκούς D1,D2,D6; Τα φορτία θα είναι όλα σε KN/m για να υπολογιστεί το φορτίο σχεδιασμού. Σημειώνω πως πρώτη φορά κάνω τέτοια εργασία και τα στατικά μαθήματα που έχω κάνει ήταν πολύ τυποποιημένα.



Edited Ιούλιος 10 , 2020 by Pavlos33

[Earl]

Μία τομή θα βοηθούσε.

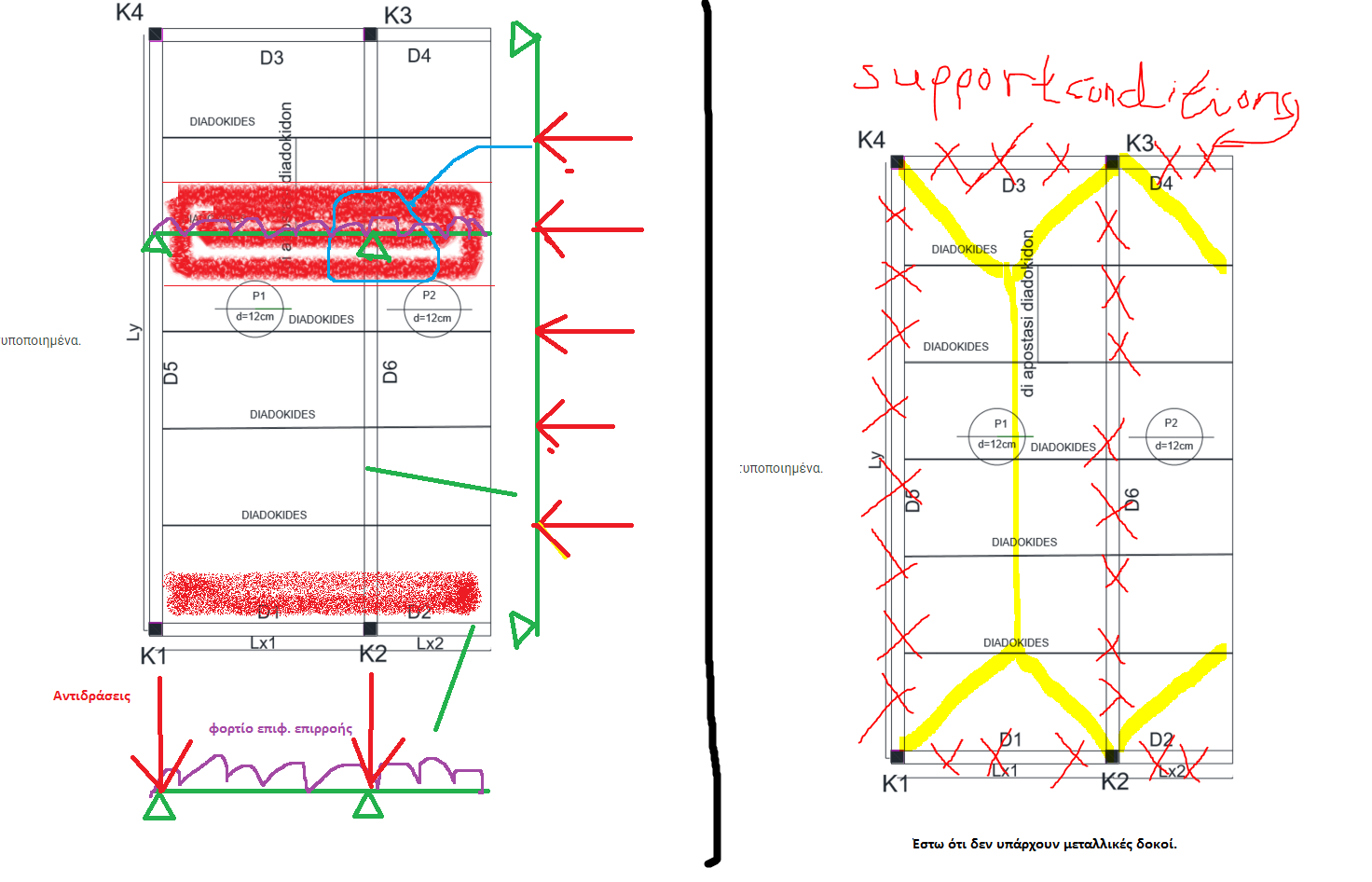

Έτσι όπως το αντιλαμβάνομαι, θεωρώ ότι οι διαδοκίδες είναι στηριγμένες στην Δ5 και στη Δ6. Άρα λογικά η Δ5 και Δ6 έχουν μεγάλο ύψος για να στηρίξουν τις διαδοκίδες).

Η κάθε διαδοκίδα θα πάρει το φορτίο της επιφάνειας επιρροής που έχω σημειώσει με σπρέι (L/2+L/2).

Οι διαδoκίδες μεταφέρουν τις αντιδράσεις τους ως σημειακά στις Δ5 και D6. Το συνολικό φορτίων των δοκών μεταφέρεται στα υποστυλώματα Κ.

Οι Δ1, Δ2, Δ3, Δ4 θα πάρουν L/2 αφού το υπόλοιπο L/2 θα πάει στις διαδοκίδες.

Τα υποστυλώματα θα πάρουν από μισό φορτίο των δοκών.

(Έστω ότι δεν υπήρχαν διαδικίδες, η D6 θα παραλάμβανε w*P1/2+w*P2 ή η επιφάνεια επιρροής θα υπολογιζόταν μέσω yield line analysis το δίπλα σχήμα - Για περισσότερα αναζήτησε το "Practical Yield Line Design", Kennedy & Woodchiled, Concrete Centre, 2004)





[ekechagi]

Κανονικά, θέλει τριγωνάκια (30 και 45 μοίρες) και μετά μεταφορά των φορτίων της πλάκας στη δοκό.

Απλοποιητικά, ναι, μπορείς να θεωρήσεις ότι η δοκός Δ6 λαμβάνει ολόκληρο το φορτίο του προβόλου Π2 και το μισό φορτίο της πλάκας Π1.
