Για την εποπτεία του πράγματος δες και την επιλογή "Φτερό δοκού" στα διαφανή. Επίσης το συνεργαζόμενο πλάτος μπορείς να το αλλάξεις από τους πίνακες (αλλά πρόσεξε μην κάνεις ξανά Προσαρμογή δοκών-υποστυλωμάτων). Νομίζω οτι υπήρχε τρόπος να κλειδώσεις τις ιδιότητες τις διατομής από τους πίνακες αλλά δεν το θυμάμαι καλά, μπορεί να κάνω και λάθος.

[Αθ.Σουλης]

Παταω να δω το δομημα σε τρισδιαστατο και δεν μου τo δειχνει.

οποιο αρχειο και αν δημιουργησω το δειχνει σε 3d ,αυτο που δουλευω ΟΧΙ!

μαλιστα δοκιμασα να αλλαξω την αποσταση παρατηρητη αλλα με το που παω να την αλλαξω αυτη παιρνει τιμη τεραστια (τυπου 3215654654544 μετρα)!

Γνωριζει καποιος κατι?



Επίσης, κανω επιλυση χωρικου και μου βγαζει μηνυμα "πολυ μεγαλες μετατοπισεις(>1μ) ελεγξτε με το 3DV για μηχανισμους".

Βαζω 3dv και δεν φαινεται να εχει κατι..Yπαρχει τροπος να δω που ειναι οι μετατοπισεις αυτες συναδελφοι?

Τι μπορει να κανω λαθος?

[ΑΡΗΣ ΧΑΝΙΑ]

Έλεγξε το μοντέλο σου από τους πίνακες.

Στηρίξεις

Υλικά

Συνδεσμολογία



Έλεγχε πάντα τις παραμορφώσεις στο τεύχος

[Χ Επισκέπτης 1]

Μήπως κάνεις κάποιο λάθος με τις μονάδες;

Μπορείς πάντως εύκολα να στείλεις το αρχείο στην lh-Λογισμική και να σου λύσουν την απορία. Δωρεάν είναι!

[Αθ.Σουλης]

Ευχαριστω πολυ για την πολυτιμη βοηθεια σας.

Θα ελεγξω πινακες κτλ αλλιως θα ακολουθησω τη συμβουλη του φιλου Χαρη.

[anka]

Στο 3dv, πήγαινε στις Παραμορφώσεις και βάλε σε "κίνηση" το φορέα.

Δες τις στηρίξεις σου.



Για το 3d:

Δες μήπως υπάρχει κάτι στο αρχείο σε πολύ μεγάλες συντεταγμένες (μήπως το αρχείο σου προέρχεται από dxf; ) Πήγαινε στην Επεξεργασία και πάτα "+Όλα από διαφανή" έπειτα με "-Περιοχή" επέλεξε την κάτοψή σου και γενικά ό,τι δε θες να διαγραφεί. Πάτα "Διαγραφή". Τσέκαρε ξανά το 3d.

[gmL]

Γειά σας.

Θα ήθελα να ρωτήσω αν η συνολική σεισμική τέμνουσα βάσης, είναι εκείνη που τυπώνεται στον έλεγχο 2ας τάξης στα αποτελέσματα επίλυσης, και αν είναι αυτή που αναγράφεται στο επίπεδο 1 του εκάστοτε φορέα.



Επίσης υπάρχει κάποιο άλλο σημείο, στο οποίο υπολογίζεται η τέμνουσα βάσης;

[anka]

Δεν είναι υποχρεωτικά το επίπεδο 1. Εξαρτάται ποιόν έχεις ορίσεις ως όροφο βάσης.



Δε θυμάμαι να υπάρχει σε κάποιο άλλο σημείο ο υπολογισμός της τέμνουσας βάσης αλλά δεν είμαι και σίγουρη.

[gmL]

Ευχαριστώ πολύ για την απάντηση.



Σαν όροφο βάσης έχω ορίσει τον 1ο υπέργειο (βάση ισογείου), δηλαδή την υψομετρική στάθμη 0,00 που απ' ότι καταλαβαίνω αντιστοιχεί στο επίπεδο 1 με ύψος 2,50μ.

Επομένως ποιά θα είναι η τέμνουσα βάσης;

Δε θα είναι εκεινη του επιπέδου 1;

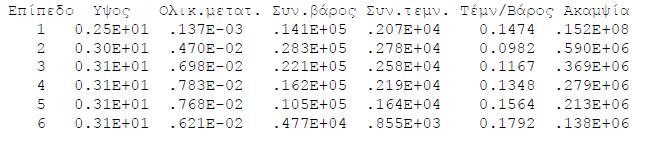

Επίσης με προβληματίζει το γεγονός ότι η συνολ. τεμν. του επιπέδου 1 προκύπτει μικρότερη απο αυτή του επιπέδου 2 (όπως φαίνεται στον πίνακα). Είναι λογικό;



Μήπως οι τιμές του επιπέδου 1 ισχύουν μόνω θεωρώντας σαν βάση κτιρίου τη βάση του υπογείου; Με το σκεπτικό αυτό και λόγω απλής ισορροπίας η τέμνουσα βάσης θα είναι εκείνη του επιπέδου 2;

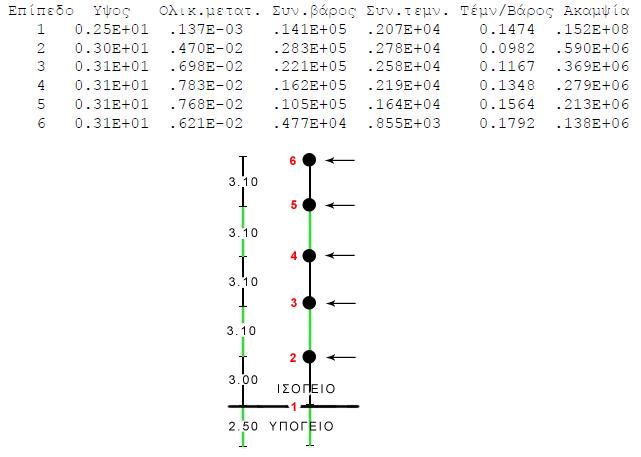

Επισυνάπτω ένα πρόχειρο σχήμα για να γίνει αντιληπτή η κατάσταση.



Πραγματικά έχω μπερδευτεί. Μπορείτε να δευκολύνετε την κατάσταση;



ΥΓ1 Έχω ακολουθήσει τις οδηγίες προσομοίωσης υπογείου που δίνει το fespa.

YΓ2 Το υπόγειο είναι μικρότερο και εσωτερικό σε σχέση με την έκταση της υπόλοιπης ανωδομής.

ΥΓ3 Δε βλέπω να προχωράει η διπλωματικη άμα μπλοκάρω σε τέτοια... χεχεχε

[erling]

gmL, έχεις δεσμεύσει την οριζόντια κίνηση των περιμετρικών κόμβων οροφής υπογείου?
