Fespa - Μοντελοποίηση, ανάλυση, διαστασιολόγηση


skan

Recommended Posts

Ευχαριστώ πολύ για τις απαντήσεις σαε! Avgoust  θα το κοιτάξω αυτό που λες..ίσως αρκεί δηλαδή τις δοκούς που θα φέρουν το πατάρι να τις θεωρήσω πλακοδοκους και τις υπόλοιπες που θα τρέχουν στο ίδιο επίπεδο να τις βάλω ορθογωνικες..θα μιλήσω και με τη λογισμική ομως.

Faethon δυστυχώς δεν έχω τη δυνατότητα προς το παρόν να πάρω κ το μεταλλικό κ γι'αυτό παιδευομαι.

Εσύ προτείνεις δηλαδή να επιλύσω τη μεταλλική κατασκευή (κύριες και δευτερεύουσες δοκοί) για ίδια βάρη και κινητά φορτία, να διαστασιολογησω με βάση τους απαραίτητους ελέγχους και στη συνέχεια στις θέσεις που πατάνε οι κύριες μεταλλικές δοκοί πάνω  στα δοκάρια από Ο/Σ να μεταφέρω τις ροπές και τις τέμνουσες σαν σημειακά φορτία; Μπορώ να το κάνω αυτό;

Link to comment
Share on other sites

Aλλο θέμα  είναι η διαφραγματική λειτουργία (αν πράγματι την έχεις ) και άλλο θέμα  το πως θα περάσεις τα φορτία του παταριού στον φορέα σου.

Αν θέλεις να τα μεταφέρεις ως  σημειακές φορτίσεις   εκεί που πατάνε οι μεταλλικές να πως :

Εστω μια δοκός σε κάποιο σημείο της οποίας πατάει κύρια μεταλλική
δοκός.
Στο σημείο αυτό βάζεις κόμβο  και η Δ1 γίνεται Δ1.1  - Δ1.2
Στις παραμέτρους του κόμβου υπάρχει καρτέλα "φορτία" απ' όπου μπορείς να εισάγεις επικόμβια  δύναμη η/και ροπή.

Edited by avgoust
Link to comment
Share on other sites

  • 1 month later...

Καλησπέρα,, γνωρίζει κάποιος πως γίνεται στα σχέδια των ξυλοτύπων που φτιάχνουμε από το πρόγραμμα σε pdf να εισάγουμε τη σφραγίδα μας από αρχείο εικόνας;

Link to comment
Share on other sites

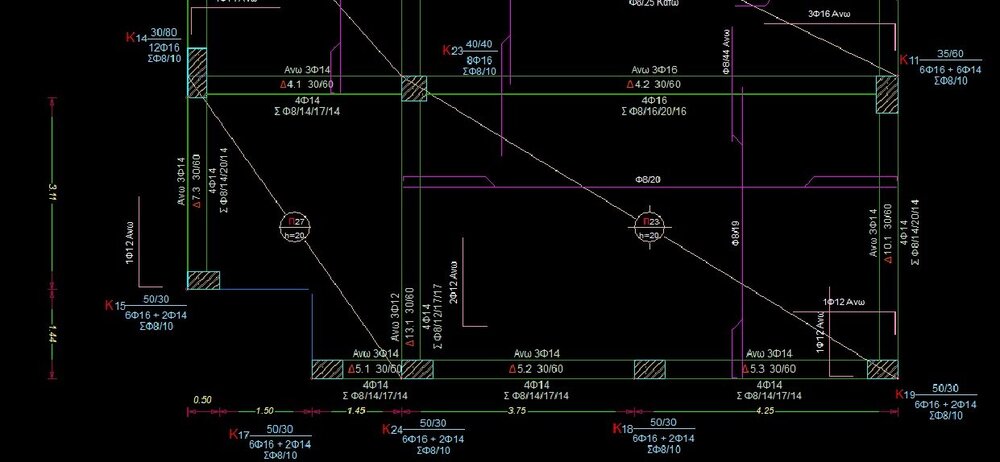

Συνάδελφοι καλημέρα, έχω την παρακάτω περίπτωση, όπου με προβληματίζει ο τρόπος που θα μορφώσω τον φορέα μου. Είναι η επιφάνεια κάτω από την πλάκα Π27, η οποία είναι πάχους 0,20μ.

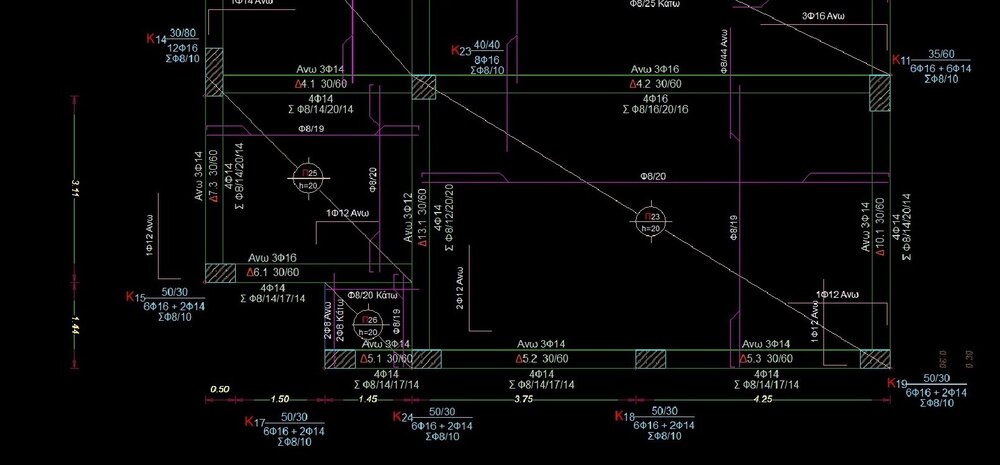

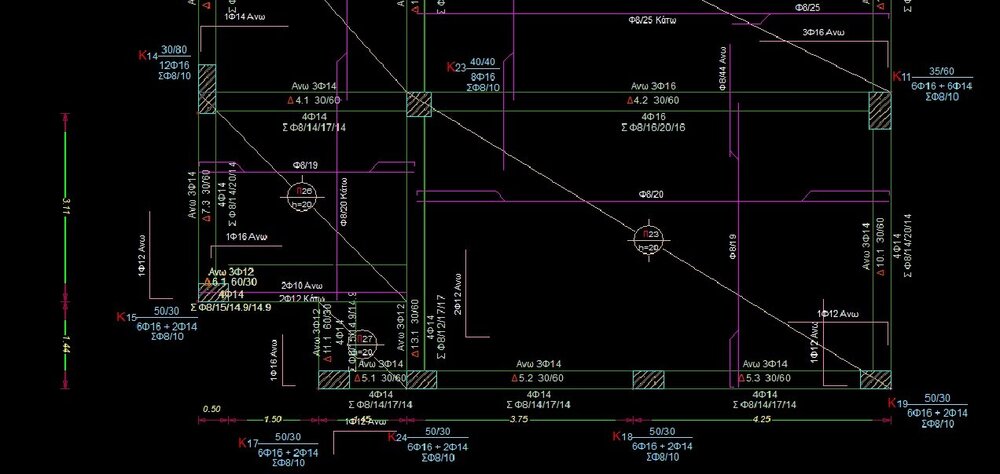

Σκέφτομαι, είτε να πάω σε λύση δοκού επί δοκού, όπως φαίνεται στην εικόνα που σας παραθέτω, είτε να τοποθετήσω ενισχυμένες ζώνες διαστάσεων 0,60x0,30 (θα μπει εσωτερικά μόνωση πάχους 0,10μ στην πλάκα, οπότε με την 30αρα δοκό θα κρυφτεί το δόντι), όπως φαίνεται στην επόμενη εικόνα, θεωρώντας την πλάκα τριέρειστη.

Να σημειώσω ότι η πλάκα είναι επικλινής με κλίση 18%

Κάποια βοήθεια;;








2_Δοκος επι δοκού.jpg

3_Ενισχυμενες ζωνες.jpg
