Επίλυση φορέα με σεισμό και SAP

[kostassid]

Γεια σε ολους τους συναδελφους και καλη Σαρακοστη.

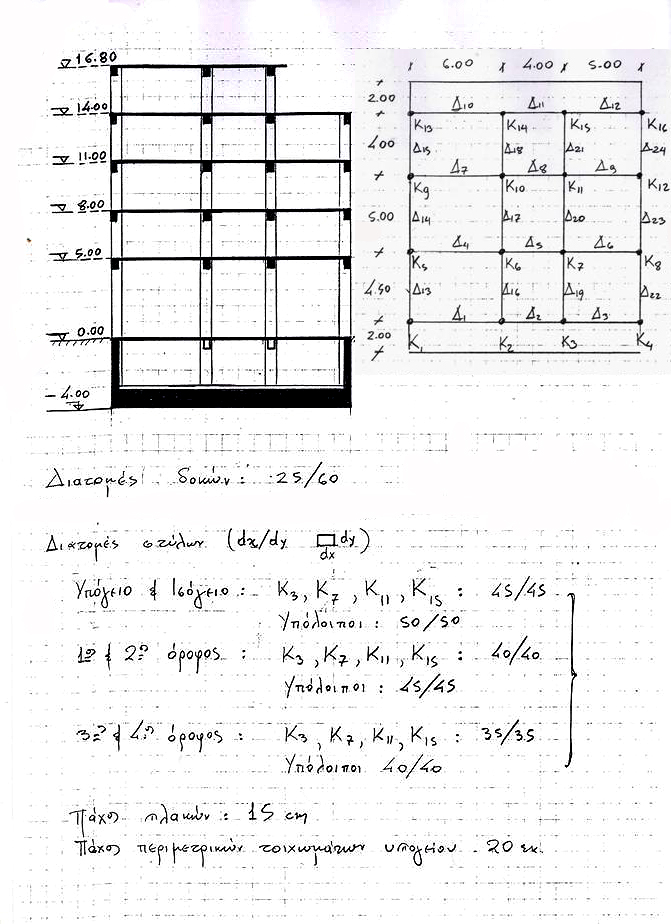

Παραθετω ενα φορεα παρακατω που θα ηθελα να τον επιλυσω με το SAP2000 σε σεισμο.Αυτο που ζηταω ειναι αν υπαρχει καποιος να με βοηθησει σε μερικα βηματα όπως το να βγάζω ιδιομορφές και ενεργές μάζες, δεν τα είχα κάνει ποτέ ξανά.

Θα λειπω ταξιδι αυτη την εβδομαδα οποτε ισως αργω να απαντήσω, ευχαριστώ πολύ

[Barracuda]

Μπορω να σε βοηθησω εγω μεχρι και τον υπολογισμό των τεμνουσων λογω σεισμού. Ξεκινα εσυ να υπολογίζεις τις δυσκαμψίες των ορόφων για να φτιαξεις το μητρώο δυσκαμψίας και τα ξαναλέμε.

Αν εχείς προβλημα και με αυτο στείλε μηνυμα να παρουμε ενα ενα

Αυτα ειναι για επίλυση στο χέρι γιατι αν καταλαβα καλα αυτο ζητας,αλλιως το sap φανταζομαι τα υπολογιζει αυτοματα και δεν χρέιαζεται να υπολογίσεις ενεργες μαζες κτλ.

[kostassid]

εχω το φασμα σχεδιασμου Sa=2,125μ/sec^2 ,q=3.5, ζωνη σεισμικοτητας 3 και ζηταω μεσω του SAP τα παρακατω:

1)Τις πρωτες 18 ιδιομορφες, τους συντελεστες συμμετοχης και και τις ενεργες μαζες

2)Τις 2 πρωτες ΚΑΤΑΚΟΡΥΦΕΣ ιδιοπεριοδοι με τους συντελεστες συμμετοχης τους

3)Οριζοντιες μετατοπισεις καποιων δοκαριων, τις στροφες πλακων των οροφων και τα αντατικα μεγεθη σχεδιασμου των γωνιακων μονο υποστυλωματων για συνδυασμους G+-0.3Ex+-Ey και G+-0.3Ey+-Ex (Φασματικη δυναμικη αναλυση)

και μερικα άλλα , αλλά καλυτερα να αρχισουμε απο αυτα.

Λοιπον στις ερωτησεις που εχω ειναι

1)Αφού σχεδιασω το φορέα βαζω τα φορτία στα δοκάρια(οι πλακες θα μπουν σαν γραμμικα φορτια στα δοκαρια με τα σχηματα επιρροης τους, τριγωνα και τραπεζια, δε με ενδιαφερει μεγαλυτερη ακριβεια για τις πλακες)

..βαζω στα δοκαρια τα ομοιομορφα γραμμικα φορτια, μετα ξερω να κανω στατικη αναλυση με το φορτιο dead αλλα δεν ξερω να υπολογισω ιδιοπεριοδους, ιδιομορφες και να δω και τα σχηματα τους.

2)Πως θα δημιουργησω τους αλλους 2 συνδυασμους φορτισεων G+-E...



Σε ευχαριστω πολυ για τη βοηθεια , να ξερεις οτι εστω και λιγα πραγματα να μου πεις θα με βοηθησουν απεριοριστα

[Evan]

Πρέπει να ορίσεις πρώτα τις φορτίσεις και μετά τους συνδυασμούς αυτών. define load cases , define load combosΠρέπει να ορίσεις το φάσμα (το περνάς μέσω τχτ αρχείου και το συνδεέις με την δυναμικλη φορτιση του σεισμου define response spectrum case. Περνάς τον φορέα και μετα run analysis kai meta view output kai epilegeis ta dynamika stoixeia

[Barracuda]

Καλυφθηκες συναδελφε απο τον Evan? το sap δε το ξέρω αλλα αν θες τυπολόγια για υπολογισμό ενεργων μαζών, συ/στων συμμετοχης και γενικα δυναμικής των κατασκευων κανενα πρόβλημα.

[chronism]

Κάπου εδώ "μέσα" είδα ένα manual του SAP2000 από ένα Κύπριο καθηγητή (στα ελληνικά )

[Παναγιώτης]

εδώ είναι το manual



http://www.michanikos.gr/fpost3737.html#3737

[kostassid]

Παιδια ευχαριστω πολυ γιατιςαπαντησεις σας, θα δουλεψω σημερα και αυριο και θα επανελθω με τυχον αποριες

[kostassid]

Εδωσα λοιπον ολο το input της ανοδομης και με μειωμενες δυσκαμψιες κατα ΝΕΑΚ αλλα ξεχασα να ρωτησω κατι για τη θεμελιωση.

Εχω περιμετρικο τοιχειο παχους 0,20μ και παντου εσχαρα πεδιλοδοκων με υψος 0,8μ και πλατος 1,50μ. Η ερωτηση ειναι πως θα το μοντελοποιησω; Δεν ειμαι οικειος με τη χρηση shell στο SAP και αν και προσπαθησα αρκεταδεν μπορω να βαλω ουτε ενα τοιχειο μεσα στο μοντελο μου.Επισης τα θεμελια των 4 κεντικων υποστυλωματων (αυτα που δεν εχουν τοιχεια) είναι πακτωσεις ή αρθρωσεις με καποιο στροφικο ελατηριο;



αλλη μια ερωτηση, ανεχω μια διατομη L και θελω να την περιστρεψω πχ 30 μοιρες, σε μια στεγη ας πουμε πως γίνεται?

[Evan]

Για την περιστροφή πρέπει να κάνεις assign-frame axis kai na kaneis rotate όσο θέλεις τους άξονες. Για την σήμανσή τους δεν το help του προγράμματος που είναι πολύ καλό.Το κορμό θα τον περάσεις ως frame element και το πέλμα ως shell -define shell element δώσε υλικό πάχος κλπ και μετά σχεδίασέ το . ΠΡΟΣΟΧΗ πρέπει το frame element me to shell element να συνδέονται σε κοινό κόμβο αλλίως ο φορέας είναι ασύνδετος. Γενικά αυτές τις απορίες μπορείς να τις λύσεις από το help το προγράμματος.
