Robot Μillennium της Autodesk (Robobat)

[chronism]

Πρόσφατα αγόρασα το RΟBOΤ ΜΙLLΕNΝΙUM (για μεταλλικές κατασκευές) και ομολογώ πως έχω εντυπωσιαστεί !!!



Αυτόματη παραγωγή φορτίων ανέμου και χιονιού σε 2D αλλά και 3D (κατανομή στις τεγίδες και μηκίδες )

Αυτόματη δημιουργία σεισμικών μαζών - συνδυασμών φορτίσεων

Φορτία γερανογέφυρας

Πλήρης παραμετροποίηση των ιδιοτήτων των μελών πχ διαφορετικά μήκη λυγισμου κατά άξονα και συνθήκες στήρηξης....





Έχει ασχοληθεί κάποιος άλλος συνάδελφος με το πρόγραμμα ??? έχω κάποιες απορίες

[Χ Επισκέπτης 1]

Για πες περισσότερα σχετικά με το πρόγραμμα, ενδιαφέρομαι.

Πρόσφατα αγόρασε την εταιρεία η Autodesk για να γίνει το Robot Millenium το συνοδευτικό στατικό πρόγραμμα του Autocad.

Από πού το αγόρασες, τον Μαραβέα;

Ποια έκδοση πήρες και πόσο;

Υποστήριξη και απαντήσεις στα ερωτήματά σου από τον αντιπρόσωπο δεν έχεις;

[chronism]

Ναι από τον Μαραβέα...



Λοιπόν για 1000 κόμβους - 1000 μέλη (που είναι υπεραρκετά για κοινά έργα)

2.000 Ε



Δεν πήρα το σχεδιαστικό μέρος οπότε τα σχεδιάζω μόνος μου

Το σχεδιαστικό αν δεν κάνω λάθος κάνει 1500 Ε



Υποστήριξη ΝΑΙ ... και ΑΜΕΣΗ ... απλώς ήθελα να διευρύνω λίγο το θέμα και με άλλους συναδέλφους !!



Για το πρόγραμμα περισσότερες πληροφορίες

http://www.maraveas.gr/software-robot.php

[Χ Επισκέπτης 1]

Χωρίς το ΦΠΑ φαντάζομαι;



Σε προσφορά που είχα πριν ένα χρόνο περίπου, το πακέτο

BASIC-bar structures with steel design (limit 1000 nodes - 1000 elements)

που περιελάμβανε:

2D/3D Analysis (Beam Frame, Truss, Linear Static)

Advansed Analysis (Dynamic modal, spectral and seismic)

The library of typical structures

The library of typical loads

Steel Design (EC3 2005)

Steel Connections (EC3 2005)

Section Builder (solid section properties, thin walled section properties)

Greek Output

κόστιζε 1.500€+ΦΠΑ



Η ολοκλήρωση των Ελληνικών Κανονισμών πώς είναι;

[nik]

εχω ακουσει και εγω τα καλυτερα για αυτο το προγραμμα.μπορεις να μας πεις τι σχεδια dxf φτιαχνει (κανει detailing?),αν υπολογιζει συνδεσεις και γενικα ποσο φιλικο και πρακτικο ειναι γιατι οσον αφορα την αναλυση και την λειτουργια ειναι σιγουρα καλο.παντως η τιμη ειναι πολυ καλη ,εγω νομιζα οτι ειναι πανακριβο προγραμμα.

[sundance]

Αυτόματη παραγωγή φορτίων ανέμου και χιονιού σε 2D αλλά και 3D (κατανομή στις τεγίδες και μηκίδες )



αυτο πραγματικα ειναι επιτευγμα,μιας και οι ανεμοπιεσεις απαιτουν τεραστια δουλεια(ειδικα αν δεν υποστηριζει το προγραμμα εισαγωγη επιφανειακων φορτιων->θυμαμαι στηδιπλωματικη εργασια,απειρες ωρες για την εισαγωγη ανεμοπιεσεων ενπς τεραστιου κτιριου)



Φορτία γερανογέφυρας

πολυ θετικο,μιας και ελαχιστα προγραμματα το υποστηριζουν,αλλα διευκρινησε τι εννοεις:

απλα βασει των στοιχειων που δινεις συμπλωρωνονται αυτοματα τα στατικα φορτια της γερανογεφυρας?γιατι αυτο δεν βοηθα και τοσο μιας και το προβλημα της γερανογεφυρας ειναι δυναμικο και θελει ειδικη αντιμετωπιση->πολλες περιπτωσεις θεσης της γερανογεφυρας για διερευνηση της επιδρασης στο χωρικο προσομοιωμα και υιοθετηση της δυσμενεστερης περιπτωσης.το μονο προγραμμα που ξερω που κανει αυτοματοποιημενη δυναμικη αναλυση της γεραγεφυρας ειναι το sofistik.



οντως η εναρμονιση του με τους ελληνιλους κανονισμους πως ειναι?πληρης?



η εισαγωγη του φορεα γινεται ευκολα?γινεται στο χωρο με κομβους,σαν το instant?

[chronism]

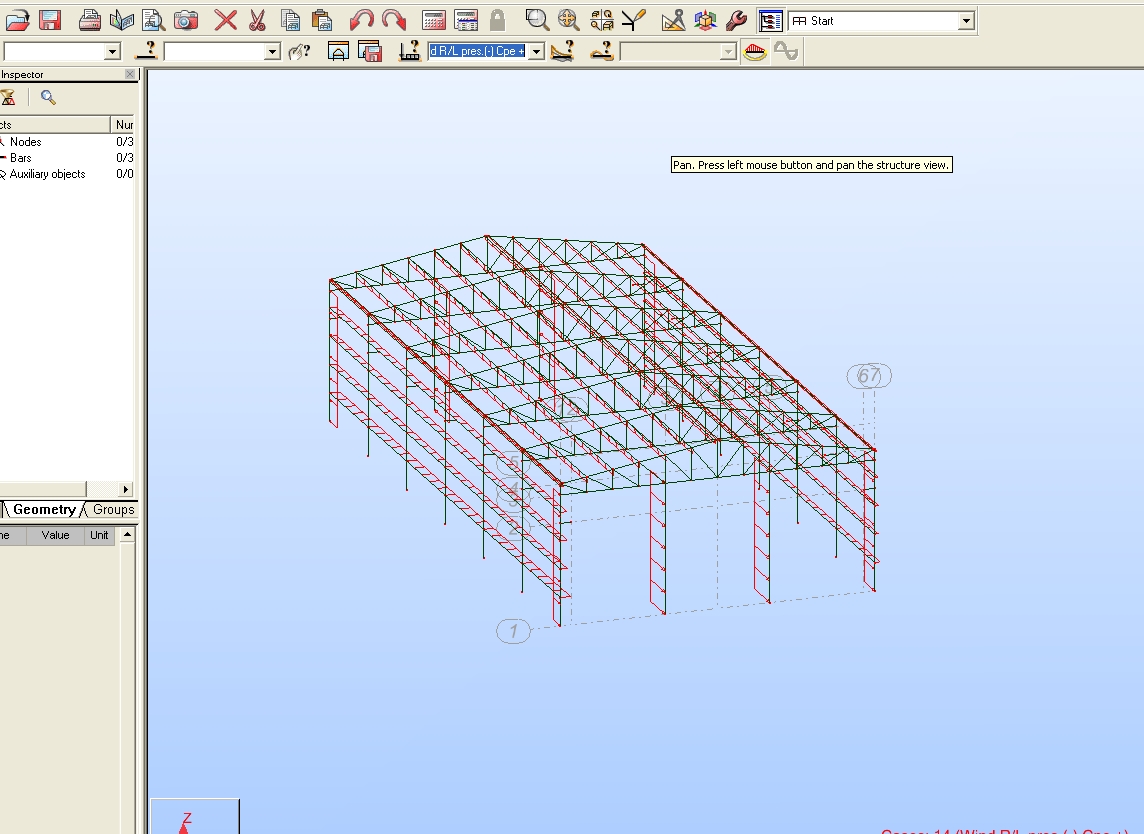

100 % αυτόματη παραγωγή φορτίων ανέμου και χιονιού ..

Παράδειγμα ξεκινάς απο 2Δ του λες που είναι οι τεγίδες και οι μηκίδες οι μετωπικοί στύλοι ... μπλα μπλα ... και έχεις το 3Δ με τις τεγίδες + μηκίδςες με φορτία...και το μόνο που κάνεις είναι να συμπληρώσεις τα αντιανέμια

δείτε φωτο.... 1 και 2



Όσο αφορά τις συνδέσεις ... Σχεδόν τέλεια...

μόνο μια σύνδεση δεν κάνει .. ζευκτό με υποστύλωμα...



Η εισαγωγή του φορέα και η επεξεργασία γίνεται περίπου όπως το SAP2000



Για την γερανογέφυρα δεν το έψαξα για να σου απαντήσω ...



Τέλος μόνο αρνητικό είναι ότι βγάζει μεγάλα πέδιλα (τα εξετάζει μεμονωμένα) ... αλλά σε επικοινωνία που είχα υπάρχει τρόπος και θα μου το πουν τις επόμενες μέρες (λείπει ο υπεύθυνος για τα μπετά)

[Χ Επισκέπτης 1]

Πεδιλοδοκούς έχει σε ξεχωριστό module ή είναι μέσα στο πακέτο;

[sundance]

πολυ καλο αλλα απότι βλεπω προκειται για κτιριο με παραλληλη μεταθεση ενος βασικου πλασιου.οταν εχουμε πιο περιεργη μορφη κτιριου με εσοχες,ανισοσταθμιες(στην οροφη) κανει παλι επιτυχως αυτοματη παραγωγη ανεμοπιεσεων?



επισης στη φωτο παρατηρω απο το μεγεθος του γραμμικου φορτιου οτι και στις τεγιδες και στις μηκιδες κατα το μηκος τους παντα οτι ειναι ενιαια η φορτιση.τουλαχιστον πριν 2 χρονια θυμαμαι οτι ειχαμε πολλες ζωνες κατα μηκος των μηκ-τεγ(θυμαμαι ειχαμε 4 στο κτιριο της διπλωματικης).αλλαξε κατι στον κανονισμο ή ειναι καποια παραβλεψη?

[chronism]

Συγνώμη που άργησα να απαντήσω... πήγα για φαγητό..



όχι το φορτίο δεν είναι ίδιο σε όλες τις τεγίδες - μηκίδες... μάλλον "έδειξα" τον άνεμο στην μεγάλη διάσταση ...

Φυσικά και παίρνει ζώνες...



Πεδιλοδοκούς έχει απλώς έχει λίγες μέρες που το πήρα και ακόμα "πειραματίζομαι"

Όλα είναι σε ένα πακέτο ...



Τις φορτίσεις και τα αποτελέσματα τα έχει σε πίνακες όπου δέχεται δεδομένα απο MS OFFICE ή OPEN OFFICE που χρησιμοποιώ εγώ



Λοιπόν αρκετά με την διαφήμηση του θα δοκιμάσω να βρω δοκιμαστική έκδοση να την ανεβάσω εδώ... παλιά είχε στο SITE του ROBOT νομίζω πως την έχω κρατημένη κάπου ...



Μήπως μπορεί να βοηθήσει κανείς στην διαστασιολογηση της βάσης του ζευκτού επί του υποστυλώματος ?? (είπαμε από συνδέσεις μόνο αυτό δεν κάνει !!!) ???
