μηκοτομή

[kostas677]

Καλησπέρα, είμαι πρωτοετής φοιτητής της σχολής πολιτικών μηχανικών και έχω απορία σχετικά με μια άσκηση που μας ανατέθηκε.

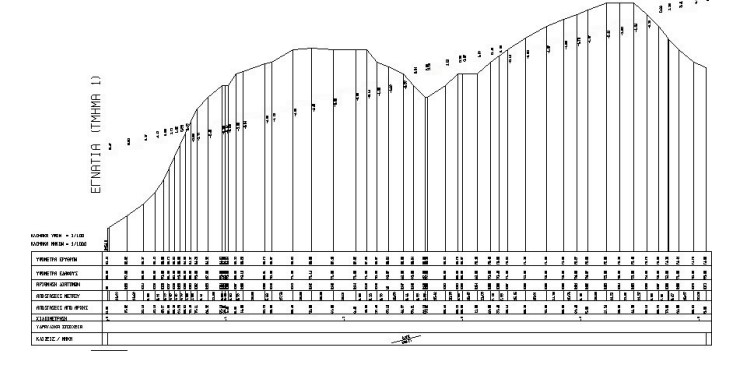

Πως μπορώ να περάσω το παρακάτω σχέδιο στο autocad ; Ζητείται να σχεδιαστεί μηκοτομή στη θέση που πρόκειται να κατασκευαστεί οδός.

οποιαδήποτε βοήθεια δεκτή, ευχαριστώ



Edited October 10, 2022 at 03:25 μμ by kostas677

[tetris]

Εφόσον δεν υπάρχουν αλλοιώσεις στο ψηφιακό αρχείο που παραθέτεις, μπορείς να το εισάγεις στο autocad και να το προσαρμόσεις κατάλληλα (με τις διαστάσεις κατά Χ & Υ)

[kostas677]

10 λεπτά πριν, tetris said:

Εφόσον δεν υπάρχουν αλλοιώσεις στο ψηφιακό αρχείο που παραθέτεις, μπορείς να το εισάγεις στο autocad και να το προσαρμόσεις κατάλληλα (με τις διαστάσεις κατά Χ & Υ)

να βάλω δηλαδή την φωτογραφία έτσι όπως είναι στο autocad και να τραβήξω τις γραμμές που θέλει ;

μας έχει δώσει και τιμές χιλιομετρικής θέσης και υψομέτρου στο excel

Edited October 10, 2022 at 05:13 μμ by kostas677

[tetris]

Δεν τα λες όλα από την αρχή..

Αφού έχεις τις τιμές, θα σχεδιάσεις τη μηκοτομή βάσει αυτών.

Συνεπώς, ξεχνάς την αρχική πρότασή μου.

[kostas677]

32 λεπτά πριν, tetris said:

Δεν τα λες όλα από την αρχή..

Αφού έχεις τις τιμές, θα σχεδιάσεις τη μηκοτομή βάσει αυτών.

Συνεπώς, ξεχνάς την αρχική πρότασή μου.

μήπως υπάρχει κάποιο πρόγραμμα το οποίο μπορεί να φτιάξει το σχέδιο βάσει των τιμών στο excel ;

[tetris]

Φιλική συμβουλή:

Προσπάθησε να το κάνεις μόνος σου. Δεν είναι δύσκολο

Έτσι θα αποκτήσεις σημαντική εμπειρία

[Alexios]

Προσοχή μόνο στις κλίμακες Υψομέτρων και Μηκών είναι διαφορετικές.

[tetris]

Αυτό είναι το πρώτο που μας έμαθαν. Φαίνεται άλλωστε και στη φωτο. Γιαυτό επιμένω στη "χειροκίνητη" επίλυση

[kostas677]

ωραία πιστεύω πως βρήκα τον τρόπο να το σχεδιάσω. Απλώς έχω μπερδευτεί λίγο με τις κλίμακες, τι εννοεί λέγοντας ότι : η κλίμακα του υψομέτρου είναι 10 φορές μεγαλύτερη απ' αυτής των μηκών;  πολλαπλασιάζω τις συντεταγμένες x10 ;

πχ αν έχουμε y(εδάφους)= 208m με h(ορίζοντα)=200m λέω πως y=(208-200)x10m= 80m;
