Υπολογισμός κέντρου βάρους ασύμμετρης διατομής

[JohnnyHoliday]

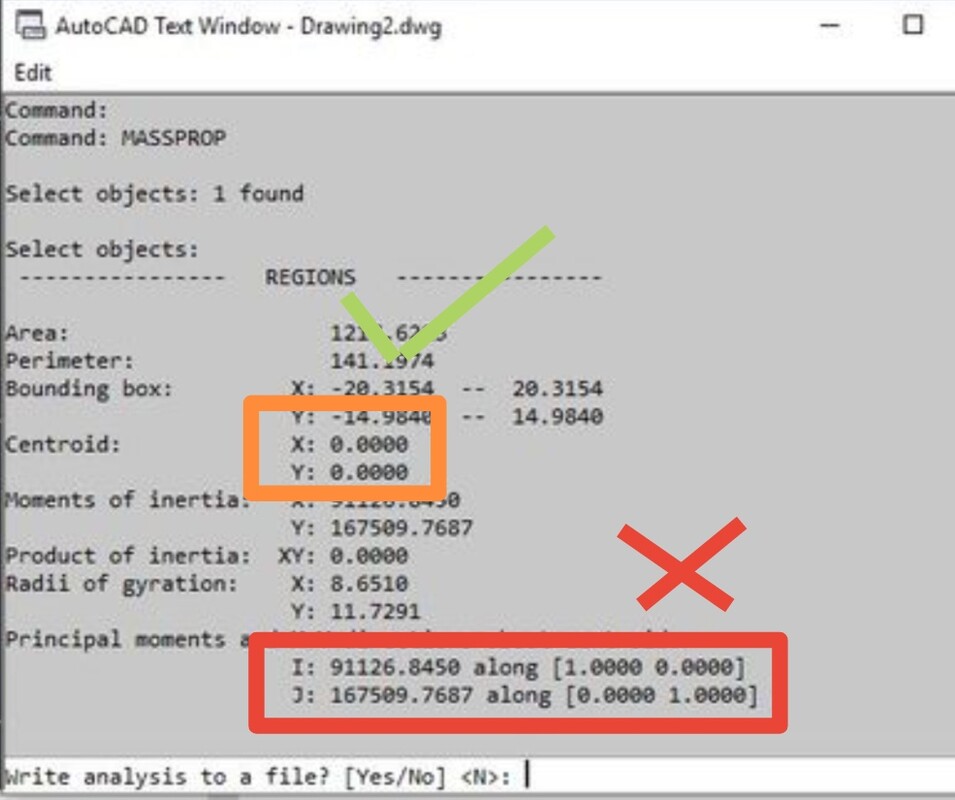

Πατήστε F2 και κάντε printscreen το παράθυρο που θα σας βγάλει.

Κανονικα, θα πρέπει να σας εμφανίζεται το παρακάτω :



[pirsogiannis]

Με την ευκαιρία κάποιες παρατηρήσεις που ίσως βοηθήσουν:

1. για να μετατρέψουμε polylines σε regions, μία επιλογή είναι η εντολή bpoly (την δίνουμε στην command line). Στο εμφανίζόμενο παράθυρο επιλέγουμε ως object type - region, μετά pick a point και κλικάρουμε μέσα στην επιθυμητή polyline. Αν δούμε μετά στα properties του αντικειμένου βλέπουμε ότι έχει μετατραπεί από Polyline σε region.

2. Η σωστή σειρά της εντολή subtract: την δίνω στην command line, επιλέγω την επιφάνεια από την οποία θα αφαιρέσω την οπή, πατάω enter, μετά επιλέγω την οπή που πρόκειται να αφαιρεθεί. Με αυτή την σωστή σειρά όπως είπε ο συνάδελφος πριν , όταν μετά την massprop πάω και επιλέξω ας πούμε το εξωτερικό περίγραμμα θα μου τα εμφανίζει και τα δύο επιλεγμένα: εξωτερικό περίγραμμα και περίγραμμα οπής. Και centroid είναι το κ.β της διατομής αφαιρουμένης της οπής και σου δίνει τις συντεταγμένες του σε αυτό το αρχείο report που σου ανοίγει.

3. Γενικώς όταν κάποια εντολή του autocad δεν την ξέρουμε / θυμόμαστε απλά την γκουγκλάρουμε: πλέον υπάρχουν άπειρα βιντεάκια που δείχνουν τα πάντα.

Edited October 12, 2022 at 07:55 πμ by pirsogiannis

[JohnnyHoliday]

8 minutes ago, pirsogiannis said:

1. για να μετατρέψουμε polylines σε regions, μία επιλογή είναι η εντολή bpoly (την δίνουμε στην command line). Στο εμφανίζόμενο παράθυρο επιλέγουμε ως object type - region, μετά pick a point και κλικάρουμε μέσα στην επιθυμητή polyline. Αν δούμε μετά στα properties του αντικειμένου βλέπουμε ότι έχει μετατραπεί από Polyline σε region.

Επ' ευκαιρία των όσων σωστά ανάφερε ο συνάδελφος παραπάνω, αξίζει να συμπληρωθεί ότι η μετατροπή polyline σε region, μπορεί να εκτελεσθεί απευθείας μέσω της εντολής "region".

Edited October 12, 2022 at 08:02 πμ by JohnnyHoliday

[NICOLE KONTARAKI]

Αυτο μου βγαζει... κάτι κάνω λαθος....

[JohnnyHoliday]

Τέλεια. Το ζεύγος τιμών που ορίζουν το Κ. Β. βρίσκεται μπροστά σας (centroid).

Πρέπει λοιπόν, να το σχεδιάσετε :

Πατήστε πάλι F2 για να επιστρέψετε στην κύρια μάσκα του autocad.

Γράψτε po(enter)

Πληκτρολογήστε το ζεύγος με τη μορφή ".......,......." (όπου στις πρώτες τελείες αντιστοιχεί η τιμή του Χ=224730.783953 και στις δεύτερες, του Υ=45347.002826). Πατήστε enter.

Θα δείτε ότι κάπου στο σχήμα, έχει σχεδιαστεί μια κουκκίδα (ή όπως αλλιώς έχετε ορίσει την απεικόνιση του point, μέσω του point style).

Αυτή λοιπόν η κουκκίδα, αποτελεί το Κ.Β. της διατομής





Edited October 12, 2022 at 08:16 πμ by JohnnyHoliday

[NICOLE KONTARAKI]

Ααα ναι μου εμφανιστηκε! Τελεια, σας ευχαριστώ πολύ όλους για την βοήθειά σας!



Καλή συνέχεια!

Edited October 12, 2022 at 09:15 πμ by NICOLE KONTARAKI

[tetris]

Επειδή πιστεύω πως ο σωστός μηχανικός θα πρέπει να γνωρίζει τη διαδικασία υπολογισμού του κ.β. (και όχι μόνο) και να μη βασίζεται στα όποια λογισμικά χωρίς έλεγχο της αξιοπιστίας τους, παραπέμπω εδώ

[JohnnyHoliday]

On 10/12/2022 at 2:05 PM, tetris said:

και να μη βασίζεται στα όποια λογισμικά χωρίς έλεγχο της αξιοπιστίας τους,

Το έλεγξα τις προάλλες, μιας και ήθελα να επιβεβαιώσω την ορθότητα των αποτελεσμάτων (φαντάζομαι δεν αναφέρεστε σε εμένα, αλλά μιας και το έφερε η κουβέντα, ας το πούμε και αυτό) :

Υπολόγισα με το χέρι μια σύνθετη διατομή (δυο ισοσκελή γωνιακά, σε απόσταση) από την αρχή μέχρι το τέλος (εύρεση Κ. Β. του γωνιακού, εύρεση I του γωνιακού, εφαρμογή θεωρήματος Huygens-Steiner για την εύρεση της Ι της ισοδύναμης διατομής) και τα αποτελέσματα μεταξύ χειροκίνητων υπολογισμών και Autocad, παρουσίασαν εξαιρετική σύγκλιση (αν όχι ταύτιση).

Άλλωστε είχε συζητηθεί και παλιότερα μεταξύ κυρίου Αλέξη και κυρίου Γιώργου, το όλο θέμα.



Edited October 13, 2022 at 01:27 μμ by JohnnyHoliday

[tetris]

Προφανώς και δεν αναφέρομαι σε εσένα, αλλά σε όσους αναζητούν έτοιμες λύσεις, χωρίς να βάλουν σε λειτουργία το μυαλό τους.
