Μεταλλικές συνδέσεις

[AlexisPap]

Συγνώμη που δεν καταλαβαίνω, για ποιο πράγμα μιλάτε;

[ssouanis]

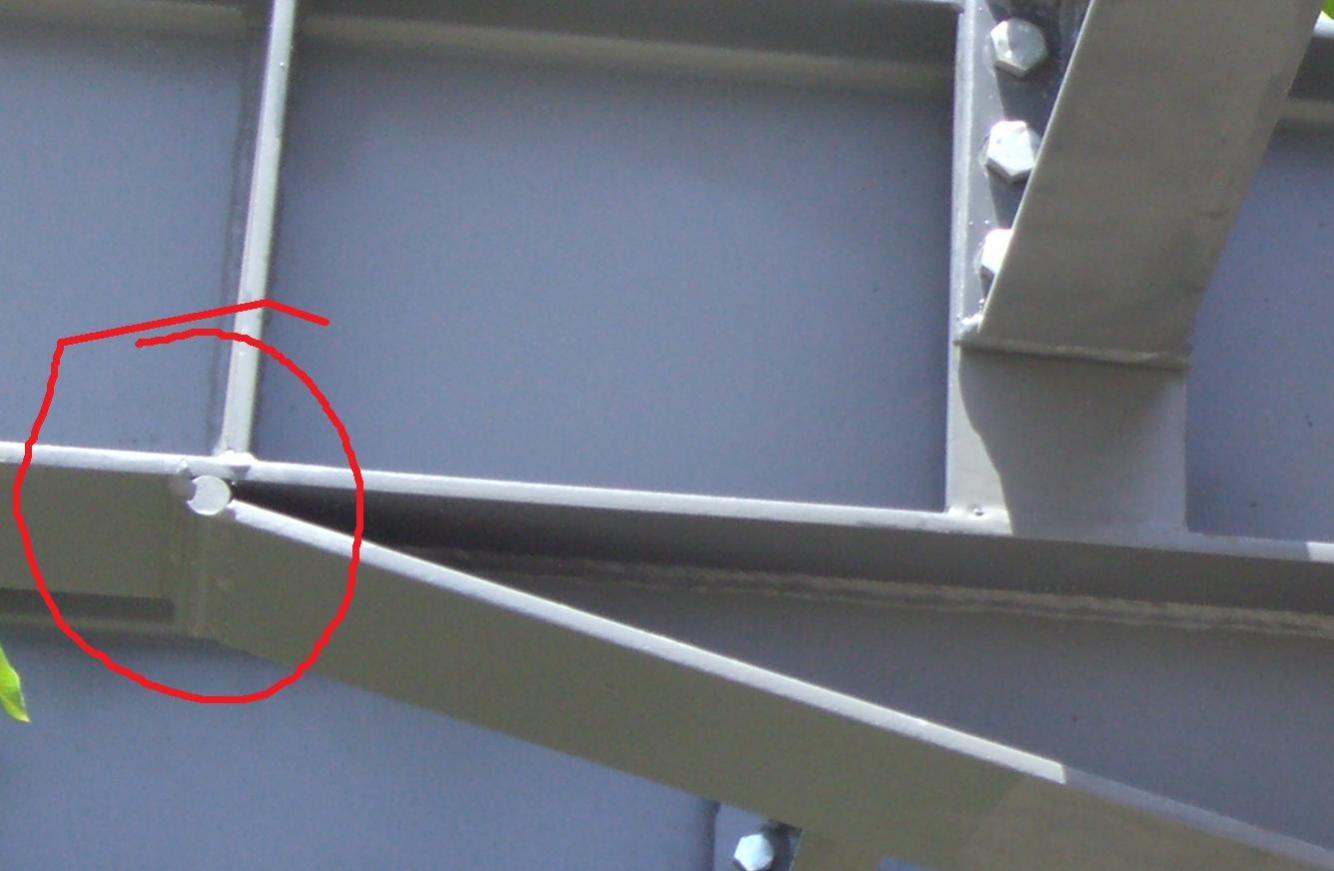

Στη μεριά που σβήνει το haunch πάνω στη δοκό, υπάρχει ένα στρόγγυλο.

Ανοίγοντας και ζουμάροντας εκεί το βλέπεις.

Μάλλον για αυτό μιλάνε.

Δλδ το haunch και η δοκός συνδέονται μέσω αυτού.



Τώρα και εγώ πρώτη φορά το βλέπω.

Δεν τον ρωτάς να μας λύσεις και την απορία;

[terry]

Δες εδω Αλεξη...

[Faethon11]

Δηλαδή εκεί που έχουμε πιθανή αστοχία μίας κόλλησης τώρα έχουμε αύξηση της πιθανότητας αστοχίας; Δεν μου κάθεται καλά. Δεν ξέρω....

[AlexisPap]

Α, μάλιστα!



Δεν είναι σωστή πρακτική... το κάνει επειδή δεν μπορεί να κολλήσει εσωτερικά (στην οξεία γωνία). Προφανώς το σχέδιο θα έλεγε αμφίπλευρη εξωραφή πάχους 3~4mm, αλλά από μέσα δεν μπορεί να κολλήσει... Γιαυτό κάνει πατέντα.



Κανονικά ωστόσο έπρεπε το έλασμα να είναι κομμένο κάθετα και το τμήμα μεταξύ αυτού και του πέλματος έπρεπε να γεμίσει με επάλληλα γαζιά. Κάτι σαν μονόπλευρη εσωραφή πλήρους διείσδυσης.

[terry]

Θεμα αστοχιας δεν υπαρχει...

Ειναι συγκολλημενο αυτο το "ειδικο τεμαχιο"..

Αλλα η μονη εξηγηση που μπορω να δωσω ειναι οτι η μηχανη δεν μπορει να κοψει φαλτσα τη διατομη στο σημειο αυτο....

[ιταλος]

Θεμα αστοχιας δεν υπαρχει...

Ειναι συγκολλημενο αυτο το "ειδικο τεμαχιο"..

Αλλα η μονη εξηγηση που μπορω να δωσω ειναι οτι η μηχανη δεν μπορει να κοψει φαλτσα τη διατομη στο σημειο αυτο....



ισως...αν μπορεσεις καποια στιγμη κανε του την ερωτηση..ετσι για να μας φυγει η απορεια...

[terry]

Αλεξη γτ δεν μπορει να κανει εξωραφη στην οξεια γωνια???

Και τωρα που βαζει αυτη τη ραβδο παλι δεν εχει συγκολλησει απο την εσωτερικη πλευρα...

[AlexisPap]

Ναι, αλλά επειδή η ράβδος είναι καμπύλη μπορεί να κάνει εσωραφή με λιγότερα γαζιά. Μόνο που η εσωραφή δεν είναι πλέον πλήρους διείσδυσης, ενώ η ράβδος δημιουργεί πρόσθετη εκκεντρότητα. Αν η ένταση είναι κοντά στο όριο διαρροής (πχ ικανοτικός) υπάρχει θέμα. Αν όχι (πχ υπερδιαστασιολόγηση), ΟΚ...



Υ.Γ: Στις οξείες γωνίες το κόλλημα είναι πολύ δύσκολο. Κάτω απ' τις 30° αδύνατο...





Edit: Κάπου σε κάποιο πρότυπο αναφέρεται ότι απαγορεύονται τα παραθέματα για το γέμισμα των μεγάλων κενών στις συγκολλήσεις... Που όμως, δεν δεν θυμάμαι...

[terry]

ενώ η ράβδος δημιουργεί πρόσθετη εκκεντρότητα



Με εκανες και γελαω τωρα 10λεπτα...

χαχαχαχαχα



Λες να αστοχησει η κατασκευη λογω της ραβδου αυτης???

Μου θυμιζεις τον αρσιβαριστα που σηκωνει 250κιλα και καθεται μια μυγα πανω στην μπαρα και βουλιαζει ο αρσιβαριστας στο δαπεδο, μαζι με την μπαρα...
