Σχεδίαση στέγης

[frini.Ko]

Καλημέρα συνάδελφοι χρειάζομαι την βοήθεια σας

Μου δόθηκε το κατωθι περίγραμμα στέγης  για την σχεδίαση της!αλλά όπως βλεπετε έχει έναν μεγάλο βαθμό δυσκολίας!έχω κάνει κάποιες προτάσεις εκ των οποίων η μία ακυρώθηκε μπορειτε να μου δώσετε μια λύση?

stegh.pdf

[tetris]

δεν δίνεις σημαντικά στοιχεία

- έχει ελεύθερη απορροή περιμετρικά?

- είναι εδραζόμενη σε πλάκα?

- μπορούν να κατασκευαστούν στηθαία (όπου απαιτηθεί)?

[frini.Ko]

Η προεξοχή της είναι 30 εκατ. Και όχι δεν είναι εδραζομενη σε πλάκα είναι μεταλλική κατασκευή η κατοικία και δεν υπάρχει προσθήκη και ύψος

[Didonis]

5 ώρες πριν, frini.Ko said:

...μπορειτε να μου δώσετε μια λύση?...

Για ανέβασε το σε dwg οπότε να υπάρχουν οι τελικές διαστάσεις

και αυτό είναι το τελικό περίγραμμα ή σ αυτό θα πρέπει να υπολογιστεί το 30εκ προεξοχή?

και όρισε % ρύσεις που θες με βάση τα δεδομένα της περιοχής σου

Edited Αύγουστος 31 , 2023 by Didonis

[ilias]

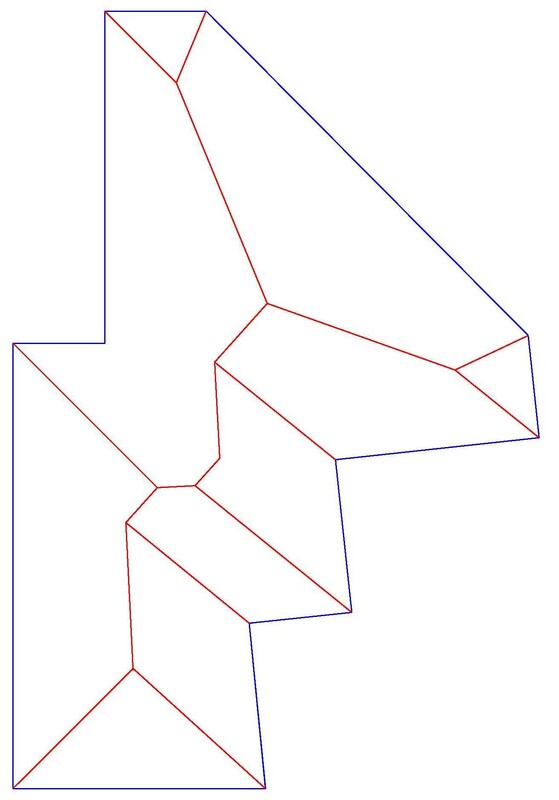

Βάσει αρχών Οικοδομικής, αυτή είναι η χάραξή σου.



Edited Αύγουστος 31 , 2023 by ilias

[frini.Ko]

Για να κατάλαβε το μου τ έχουν ακυρώσει 2 φορές η αρχιτεκτονική επιτροπή Μ την επισήμανση ότι η στέγη αυτή δεν πρέπει να έχει πάνω από 3 σπασίματα κ προσπαθώ να βγάλω άκρη γ αυτό σας ζητάω βοήθεια να δω μήπως κάνω κάτι τόσο λάθος και δεν μπορώ να σκεφτώ κάτι

Edited Αύγουστος 31 , 2023 by frini.Ko
