Μέθοδος προσέγγισης υπολογισμού Soil Potential Attenuation σε πειραματική διάταξη ICCP

[MrShyEngineer]

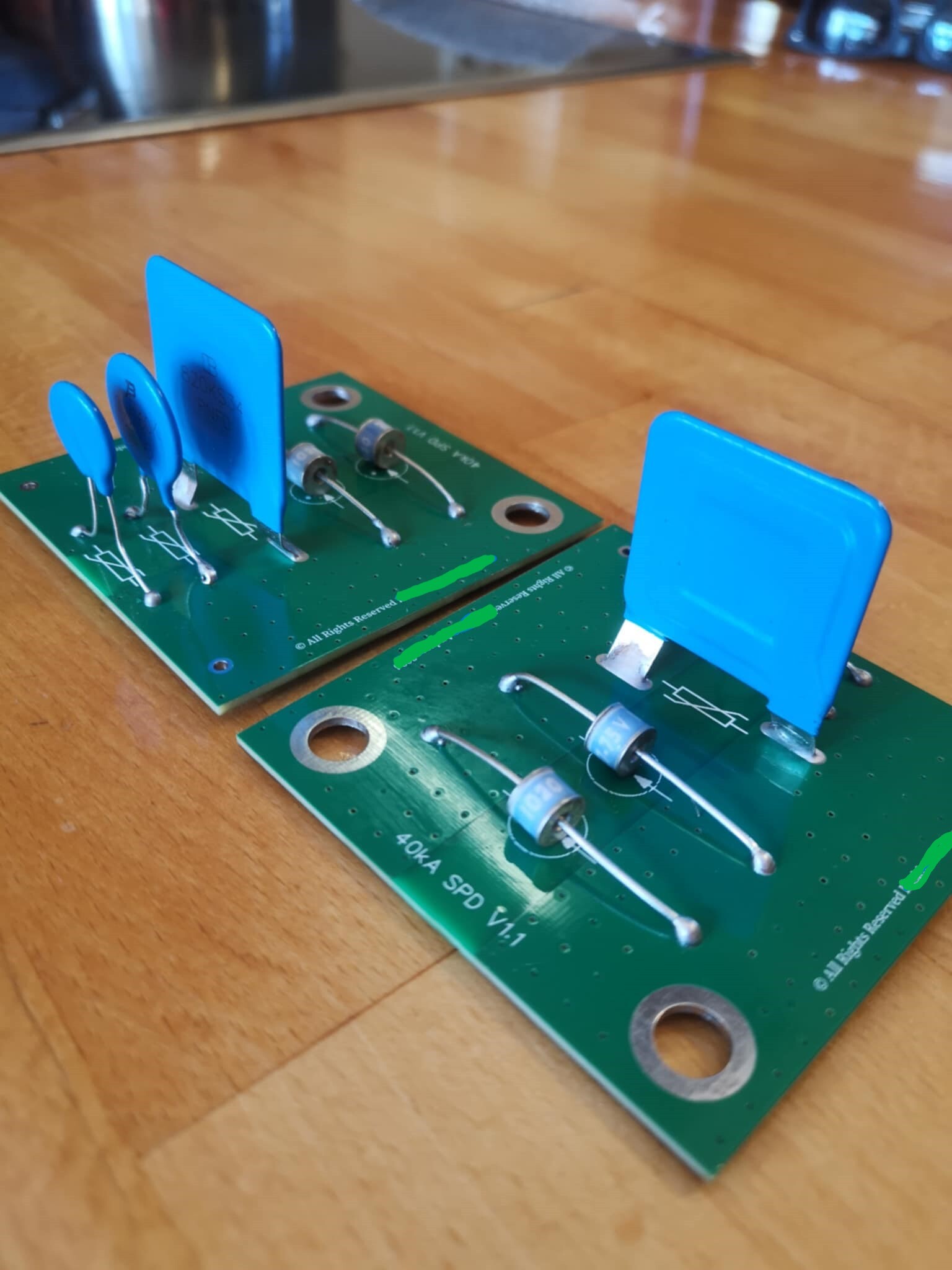

Και το SPD της διάταξης που φυσικά θα γίνουν epoxy potted. 40kA στην θεωρία Vc=80V, στην πράξη θα το μάθουμε όταν δοκιμαστεί.

Edited Saturday at 08:44 μμ by MrShyEngineer

[Τρελός Επιστήμων]

Ερώτηση, τα SPD τι χρειαζονται και πού τοποθετούνται; Υποθέτω κάπου δε θέλεις να ανέβει η τάση πάνω από 80 V (σε σχέση με τι;)...



Τελικά κατάφερες να μοντελοποιήσεις την εξασθένηση του πεδίου αντιστρόφως αναλογικά με την απόσταση;

[MrShyEngineer]

2 ώρες πριν, Τρελός Επιστήμων said:

Ερώτηση, τα SPD τι χρειαζονται και πού τοποθετούνται; Υποθέτω κάπου δε θέλεις να ανέβει η τάση πάνω από 80 V (σε σχέση με τι;)...

Κοίτα, στην πραγματική εφαρμογή και όχι στην πειραματική (στον κήπο του εργαστηρίου), η κάθοδος συνδέεται με την προστατευόμενη κατασκευή, η οποία μπορεί μάλιστα να φέρει και ΣΑΠ.

Όπως και να έχει, αποτελεί τμήμα της γείωσης. Επομένως, σε περίπτωση οποιουδήποτε σφάλματος ή κεραυνικού πλήγματος, θέλω η ενέργεια να εκτραπεί και να shuntαριστεί στη συστοιχία ανοδίων—όχι να επιστρέψει στην καμπίνα ελέγχου.

2 ώρες πριν, Τρελός Επιστήμων said:

ελικά κατάφερες να μοντελοποιήσεις την εξασθένηση του πεδίου αντιστρόφως αναλογικά με την απόσταση;

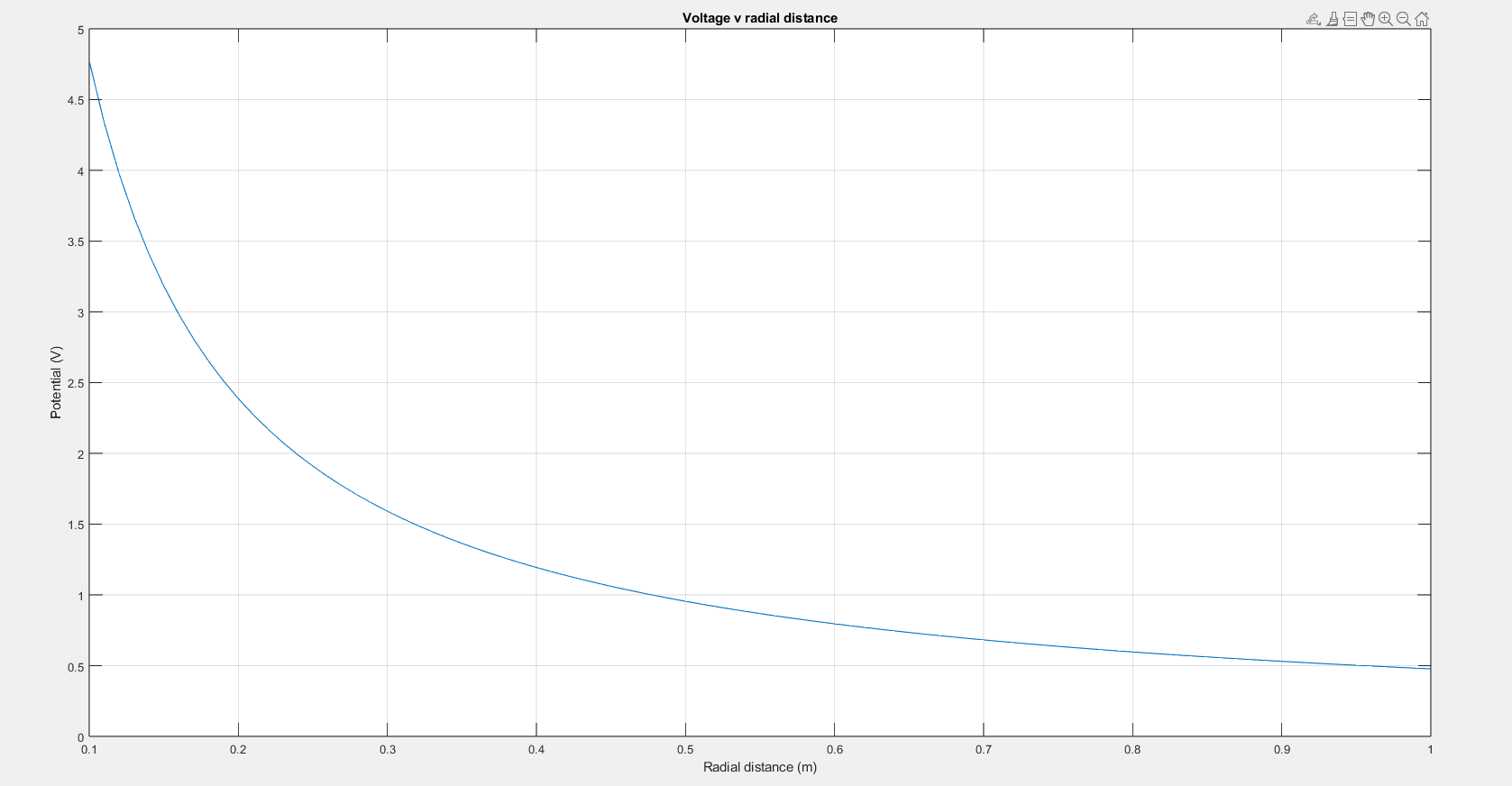

Ναι, κοίτα το προηγούμενο γράφημα με MATLAB, νομίζω ότι στα 1,5 m θα είμαι καλά και χωρίς καθρέφτη.

[Τρελός Επιστήμων]

On 3/22/2025 at 7:47 PM, MrShyEngineer said:

Αυτή η εξίσωση λαμβάνει υπόψιν τη διηλεκτρική σταθερά του χώματος;

[MrShyEngineer]

1 ώρα πριν, Τρελός Επιστήμων said:

Αυτή η εξίσωση λαμβάνει υπόψιν τη διηλεκτρική σταθερά του χώματος;

Οχι αλλά η διηλεκτρική σταθερά παίζει ρολο?

Τυπικά εκφράζει την δυνατότητα του υλικού να "αποθηκεύει" φορτία.

Η εν λόγω εξίσωση λαμβάνει υπόψιν την ειδική αντίσταση του χώματος.

Το πρόβλημα το λύνω ως ηλεκτροστατικό για να δω την κατανομή. Μάλιστα αμα βαλω current flow πρόβλημα με συχνότητα 0 το quasi electrostatic γίνεται καθαρό electrostatic σύμφωνα με το documentation...

Edited Sunday at 08:17 μμ by MrShyEngineer

[Τρελός Επιστήμων]

2 hours ago, MrShyEngineer said:

Η εν λόγω εξίσωση λαμβάνει υπόψιν την ειδική αντίσταση του χώματος

Έχεις δίκιο, η διηλεκτρική σταθερά χρειάζεται αν είχες συσσώρευση φορτίου και ήθελες το πεδίο που θα δημιουργηθεί γύρω από το φορτίο. Τώρα έχεις ρεύμα που διαχέετται από ότι καταλαβαίνω, οπότε την πιάνω τη λογική σου (νομίζω)...

Το W τι είναι στην εξίσωση;

[MrShyEngineer]

6 ώρες πριν, Τρελός Επιστήμων said:

Το W τι είναι στην εξίσωση;

πλάτος του ribbon

[Τρελός Επιστήμων]

Μάλιστα. Κάντο 2 μέτρα αντί για 1,5 αν σε παίρνει. Η ειδική αντίσταση του εδάφους θα πρέπει να μετρηθεί με πραγματικό όργανο...



Πες μας λίγο τώρα πως λειτουργεί η ανοδική προστασία ή όπως αλλιώς λέγεται γιατί εγώ δηλώνω άσχετος. Υποθέτω πως τοποθετείς κάτι που θυσιάζεται (διαβρώνεται) για να μη διαβρωθεί κάτι άλλο που θέλεις να προστατέψεις. Σωστά; Όπως ας πούμε το γαλβάνι στα σίδερα, ε; Με το ρεύμα όμως που άγεται τί αλλάζει ακριβώς;



[MrShyEngineer]

3 λεπτά πριν, Τρελός Επιστήμων said:

Η ειδική αντίσταση του εδάφους θα πρέπει να μετρηθεί με πραγματικό όργανο...

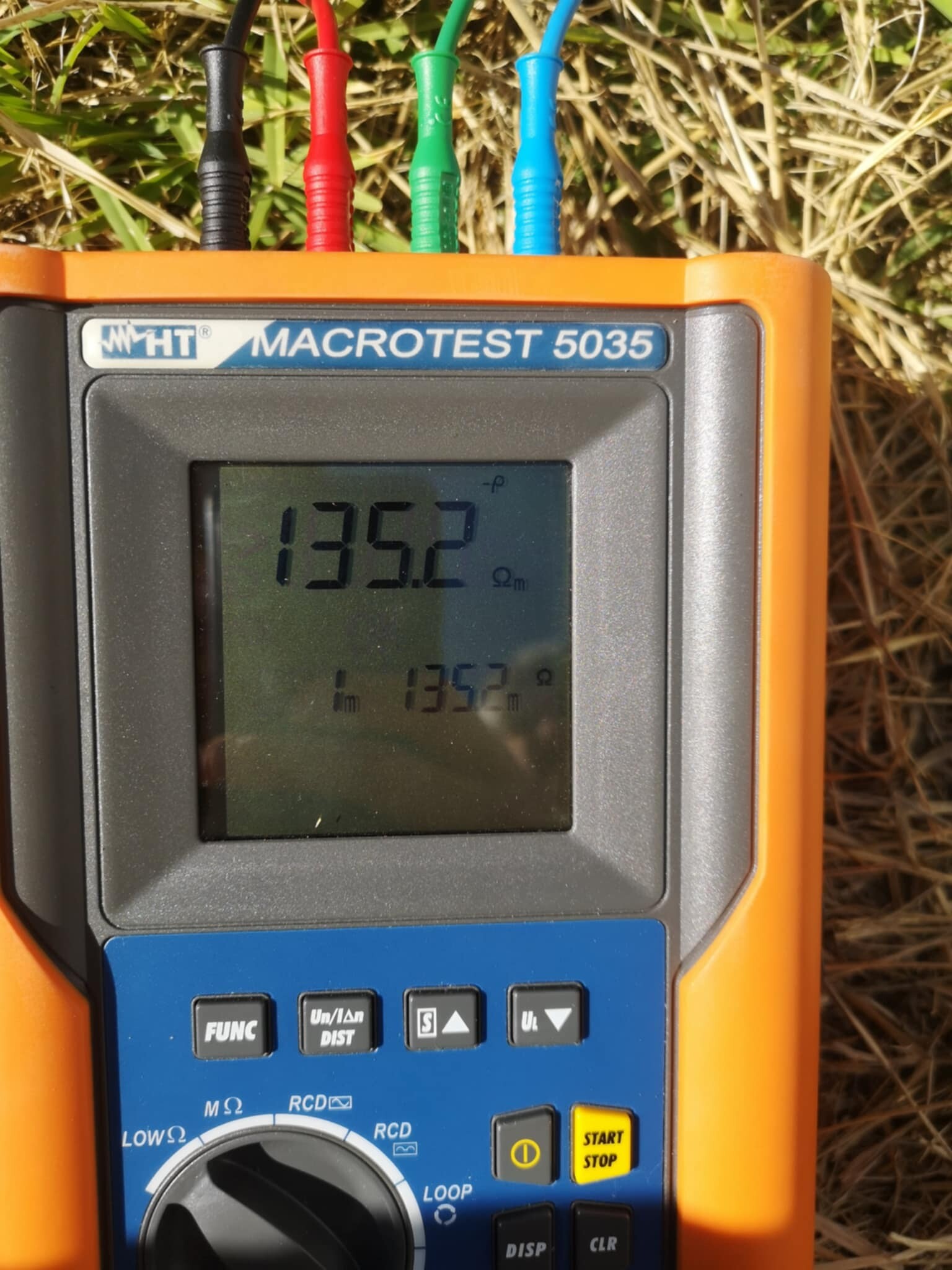

έχει μετρηθεί

9 λεπτά πριν, Τρελός Επιστήμων said:

Πες μας λίγο τώρα πως λειτουργεί η ανοδική προστασία ή όπως αλλιώς λέγεται γιατί εγώ δηλώνω άσχετος. Υποθέτω πως τοποθετείς κάτι που θυσιάζεται (διαβρώνεται) για να μη διαβρωθεί κάτι άλλο που θέλεις να προστατέψεις. Σωστά; Όπως ας πούμε το γαλβάνι στα σίδερα, ε; Με το ρεύμα όμως που άγεται τί αλλάζει ακριβώς;

Λοιπόν, υπάρχουν δύο είδη: γαλβανική και επιβαλλόμενου ρεύματος (ICCP). Η όλη ουσία είναι η ηλεκτρική σύνδεση ενός ηλεκτραρνητικότερου υλικού από το υλικό που θέλουμε να προστατεύσουμε, το οποίο δρα ως άνοδος και δημιουργεί ροή ρεύματος (Mg, Zn, Al).

Όμως, όταν μιλάμε για γαλβανική προστασία, η μέγιστη διαφορά δυναμικού που μπορεί να επιτευχθεί είναι μικρή. Αυτό σημαίνει ότι η απαιτούμενη πυκνότητα ρεύματος για την αναστολή της διάβρωσης δεν είναι εύκολο να επιτευχθεί. Σκέψου μια συνολική αντίσταση 10Ω, ενώ η διαθέσιμη διαφορά δυναμικού είναι 1V—δηλαδή μόλις 100mA. Αν αυτό δεν επαρκεί και δεν μπορείς να μειώσεις τις ισοδύναμες αντιστάσεις, τι κάνεις; Επιβάλλεις τάση.

Χρησιμοποιείς μια δική σου συστοιχία ανοδίων, οι οποίες όμως είναι πολύ πιο σταθερές, όπως MMO (στη δική μου περίπτωση) ή γραφίτης, HSCI, κ.λπ. Στη συνέχεια, συνδέεις το υπό προστασία υλικό στην κάθοδο. Έτσι, πλέον δεν περιορίζεσαι στο γαλβανικό δυναμικό, αλλά μπορείς να επιλέξεις οποιοδήποτε δυναμικό επιθυμείς. Για παράδειγμα, αν χρειάζομαι 1A, εφαρμόζω 10V και το πετυχαίνω. Παράλληλα, αποκτώ επιπλέον δυνατότητες και πολύ μεγαλύτερη διάρκεια ζωής—εύκολα 30-50 χρόνια, κάτι που δύσκολα επιτυγχάνεται με γαλβανικές ανόδους.

Αυτό που στην πιάτσα αποκαλούμε "επιγαλβάνωση", τι είναι; Είναι η ηλεκτρική σύνδεση μέσω επικάλυψης ψευδαργύρου στον χάλυβα. Δηλαδή, επικαλύπτουμε τον χάλυβα με ψευδάργυρο, ο οποίος δρα ως άνοδος και θυσιάζεται.
