Πέρασα το autocad 2010, αλλα επειδη δεν εχει καμια σχεση με τις παλιες εκδοσεις που εχω δουλεψει εχω καποιες απορειες.

1) πως κανω την επιφανεια σχεδιασμου απο ασπρη σε μαυρη, και τις γραμμες απο μαυρες σε ασπρες?

2) πως μπορω να ρυθμισω τις properties των dimensions οπως επίσης και linetype (display lineweight) κτλ.

3) πως βρισκω τις γενικες properties ωστε να ρυθμισω το pickbox κτλ?

4)υπάρχει η δυνατότητα να γινει το προγραμμα στην κλασική μορφή που ήταν τα παλιά autocad??

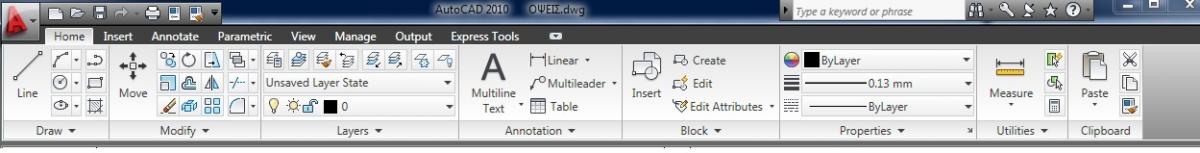

δεστε και την σχετική εικόνα



ευχαριστω πολυ.



EDIT:

Μεταφέρθηκε σε συναφή θεματική ενότητα. [Gousgounis]

Παρακαλώ χρησιμοποιείτε την αναζήτηση πριν ανοίξετε νέο θέμα.

Edited March 6, 2012 at 06:14 μμ by Gousgounis

[stefanos zervos]

Κάτω δεξιά υπάρχει ένα εικονίδιο σε σχήμα "γρανάζι". Workspace switching.

Πατάς επάνω του και διαλέγεις "Autocad Classic". Κάνει ακριβώς αυτό που θες.

Οι υπόλοιπες απορρίες υποθέτω ότι θα λυθούν μόλις γυρίσεις στο classic.

Αν όχι, το βλέπουμε...



*edit

Αν θες δες και το βίντεο:

Edited March 6, 2012 at 05:17 μμ by stefanos zervos

[dimitrispsi]

Καλησπέρα,



Έχω μια περιοχή (κλειστή) που διαμορφώνεται από polylines και lines (οπτικά δηλαδή είναι μία γραμμή). Με ποιό τρόπο μπορώ να ενοποιήσω όλα αυτά σε μία μόνο polyline;

Edited August 24, 2012 at 11:15 πμ by dimitrispsi

[Gousgounis]

με την εντολή pedit (ή σκέτο pe) -> join μπορείς να ενώσεις διαδοχικές lines και polylines σε μία.



Κανονικά η pedit χρησιμοποιείται μόνο σε polylines. Εάν επιλέξεις απλή γραμμή πριν την εντολή, τότε το AutoCAD θα σου κάνει μία επιπλέον ερώτηση για να μετατρέψει τη γραμμή σε polyline

Edited August 24, 2012 at 07:15 μμ by Gousgounis

[dimitrispsi]

Με έσωσες!!!



Οι polylines που έχω είναι δεκάδες χιλιάδες σημεία, δεν θα άντεχα να ξανακάνω επεξεργασία τις λίστες σημείων στο excel!



Ελπίζω να δουλέψει!!!

[stefanos zervos]

Μπορείς να χρησιμοποιήσεις και την εντολή boundary (BO). Σχεδιάζει ένα polyline σε μία κλειστή περιοχή. (ψάχνει όπως το hatch)

[dimitrispsi]

H boundary δεν κατάφερε κάτι...



Τα ένωσα με την pedit και μετά μπορώ να κάνω hatch.



Ευχαριστώ.

[Γιάννης]

H boundary δεν κατάφερε κάτι...



Γιατί?? Μήπως είναι ανοικτή κάπου η γραμμή?

[dimitrispsi]

Όχι... Είναι κατά σειρά στην μία περίπτωση: polyline-line-polyline-polyline

[ektor]

Συνάδελφοι καλησπέρα! Σας παραθέτω παρακάτω το ερώτημά μου:



Στο autocad-12 έκανα κάποια βλακεία και όποτε πάω να αποθηκεύσω κάποιο σχέδιο με την εντολή "save as" αντί να μου βγάζει τα γνωστά παράθυρα από όπου επιλέγεις τύπο αρχείου, όνομα και σημείο τοποθέτησης στον υπολογιστή μου βγάζει απλά ένα πτυσσόμενο μενού όπου επιλέγω τη μορφή του αρχείου (π.χ. dwg, dxf κτλ) και ένα πλαίσιο στο οποίο πρέπει να γράψω με το χέρι το path όπου θα αποθηκευθεί το σχέδιο!

Παρακαλώ τα φώτα σας για το πως γίνεται να το επαναφέρω στο προηγούμενο στάδιο γιατί αλλιώς θα συνεχίσω να ξενερώνω κάθε φορά που θα χρειάζεται να αποθηκεύσω κάποιο σχέδιο!



Ευχαριστώ εκ των προτέρων!
