Βοήθεια σε ζευκτό

[Evan]

Στα σημεία που κύκλωσα δεν υπάρχουν κολώνες άρα το περιμετρικό δοκάρι θα είναι πρόβολος στα σημεία αυτά πάνω στον οποίο θα πατάει το ζευκτό

[[email protected]]

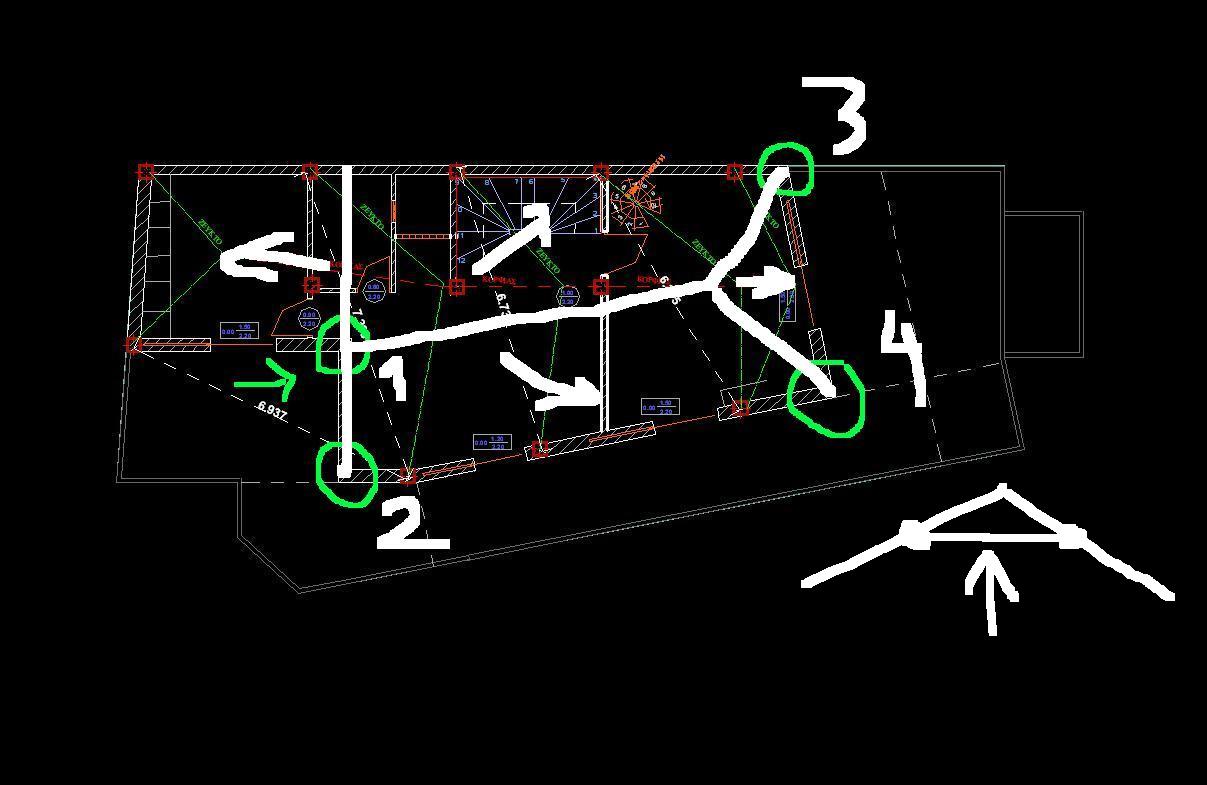

Στον κόμβο 1 δεν πατάει ζευκτό,μόνο τοιχοποιία πλήρωσης,άρα δεν έχεις πρόβλημα.



Στον κόμβο 2 πατάει ένας μόνο αμείβων,ενίσχυσε λίγο τον κόμβο κ είσαι οκ.Στους 3 κ 4 πάλι δεν έχεις πρόβλημα,καθώς μιλάμε μόνο για ένα ψαλίδι,οπότε πάλι με ενίσχυση είσαι εντάξει.Δες λίγο κ τη λύση σου που σου προτείνω.Μην ξεχάσεις τον ελκυστήρα!!!



Μη φοβάσαι,η στέγη δεν έχει τα απίστευτα φορτία.Σκέψου ότι το χιόνι είναι σχεδόν το ένα τρίτο της φόρτισης!Με ένα καλό περιμετρικό δοκάρι θα είσαι οκ κ θα κοιμάσαι ήσυχος.



Να σου δείξω εγώ μελέτη που έκανα με ξύλινους αμείβοντες 12/20 κ στο τέλος ο άλλος έβαζε 5/12................



Πάρε κ ένα excelάκι να κάνεις δοκιμές με ξύλο.

[palex]

Συμφωνω με το ότι τα φορτια ειναι μικρά και στην λυση με την επιτόπου ξύλινη κατασκευή.

Λυση στο αρχιτεκτονικο μέρος δεν βλέπω με τις διαφορές κλίσεων υψομετρων κορφία αποστασεων μεταβλητων απο τα άκρα.

Εvan εκτός περιγράμματος οροφου ποσο και που μπορείς να βγείς????

Νομίζω οτι πρεπει να μεταφερθεί το θέμα στην Οικοδομικη, ολο και καποιος αρχιτεκτονας θα έχει σχεδιασει κατι παρόμοιο για να μας ταλαιπωρεί στην μελέτη!!

[Evan]

@zavi όταν λες να ενισχύσω τον κόμβο τι εννοείς; ένα σενάζ να φτιάξω μέσα στον τούβλινο τοίχο;

Αυτό που βλέπω είναι πως το περιμετρικό δοκάρι θα μείνει ανοικτό αφού από τον κόμβο 2 που θα πάει μετά;



εκτός περιγράμματος δεν έχω ιδέα η αρχιτεκτόνισσα δεν μου χει πει τίποτα. Σκεφτόμουν μήπως συνεχίσω το δοκάρι εκτός περιγράμματος για να κλείσει κανονικά.



Δηλ. προτείνετε ξύλινη και όχι μεταλλική;

[palex]

Πως να βγούν σε μεταλλική σχεδία κοπής και να κουμπώσουν με όλα?

Ξύλο να μπορεί να βαλει και ο μαστορας την πινελία του.

Η μονη μαθηματικά -γεωμετρικα λυση που βρηκα για να μην βγεις εκτός περιγραμματος που πανω απο 0,40εκ προεξεχεί δεν επιτρεπεται νομίζω είναι η εξης:

Τωρα τα πατηματα των ζευκτων που θα γίνουν...?

[ppetros]

Πάρε κ ένα excelάκι να κάνεις δοκιμές με ξύλο.



Πολύ καλό....Thanks

[[email protected]]

Παρακαλώ.....

[Evan]

@palex καλό από αρχιτεκτονικής άποψης αλλά δύσκολο που θα πατήσουν

[noutsaki]

ζάβι παπάκι τεε τελεία τζι αρ σε ευχαριστούμε για το excel.μια γνώμη, evan νομίζω είμαι πιο κοντά στον ζάβι, τρίριχτη, ξύλινη,επί στοιχείων σκυροδέματος

(μην φοβάσαι θα έλεγα τους προβόλους, είσαι τελευταίο όροφο χωρίς σημειακό φορτίο!) ελαφριά και προπαντώς όντως ο μάστορας σου θα ζωγραφίσει και δεν θα μπλέξεις με ένα δύσκολα μορφώσιμα μεταλλικό..μπράβο παιδιά γιατί τέτοιες συζητήσεις βοηθάνε όλους μας.

[Evan]

thanks noutsaki
