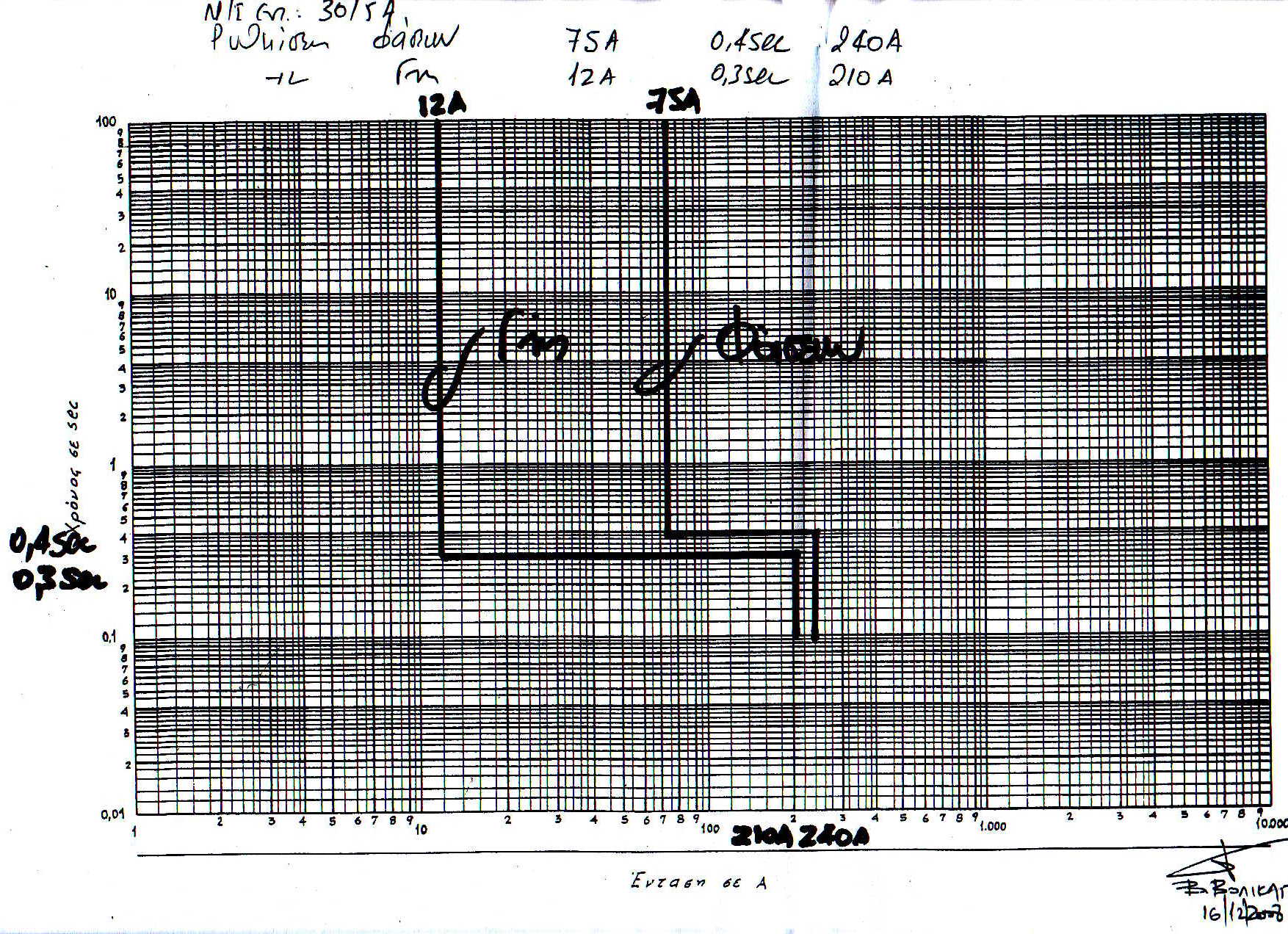

Σε μια εγκατάσταση μέσης τάσης , με Σ.Ι. 1000 KVA η ΔΕΗ Θα ρυθμίσει τον Ηλεκτρονόμο της , στο μέσο προστασίας της σύμφωνα με την επισυναπτόμενη χαρακτηριστική καμπύλη .
Όπως παρατηρούμε ο χρόνος αντίδρασης για το σφάλμα γης είναι 0,4 sec και για το σφάλμα φάσεων είναι 0.3 sec .Με την σειρά μου , θέλω να ρυθμίσω τον δικό μου ηλεκτρονόμο, στα Πεδία Μέσης Τάσης του καταναλωτή με την προυπόθεση οτι το μέσο προστασίας του καταναλωτή θα διακοψεί γρηγορότερα απ' εκείνον της ΔΕΗ.
Κάπου διάβασα οτι η χρονική διαφορά στην περιοχή που μας ενδιαφέρει πρέπει να είναι τουλάχιστον 0,4 sec.
Στην προκειμένη περίπτωση εφόσον , για τον ηλεκτρονόμο της ΔΕΗ , ο χρόνος αντίδρασης του σφάλματος φάσεων είναι 0.4 sec , ο καταναλωτής θα πρέπει να το ρυθμίσει περίπου στο 0 sec.Αύτο ισχύει??
Ποιά ειναι η εφικτή χρονική διαφορά μεταξύ του χρόνου αντίδρασης του ηλεκτρονόμου της ΔΕΗ και του ηλεκτρονόμου του καταναλωτή?
