Everything posted by sdtopo
-

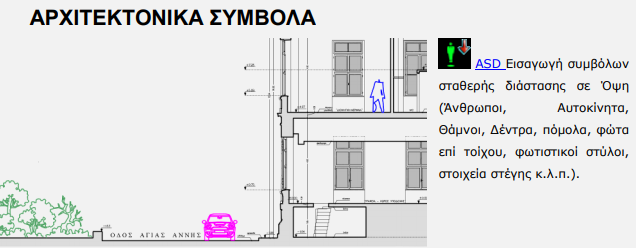

CADsdtopo V27 (15-04-2020) --> Προστέθηκε σορτάρισμα στην λίστα της εντολής ZVV και στην περίπτωση που δεν βρίσκει αρχείο με View. --> Έγινε ταχύτερη η αναζήτηση images ZCIMD --> Διορθώθηκαν οι περιπτώσεις της OPSPAR (παράθυρο σε όψη) για τις περιπτώσεις των ανοιγόμενων φύλλων και οι περιπτώσεις που δεν διατηρούνταν το osnap. --> Προστέθηκε ειδοποίηση κατά την εγκατάσταση όταν δεν έχει εγκατασταθεί VBA-Support από την AutoDesk --> Διορθώθηκε το προτεινόμενο Layer για επίπεδα ορόφων GRPO. --> Προστέθηκαν διακοσμητικά όψης στην εντολή ASD. --> Στην εντολή ZZS (επισκόπηση αντικειμένων) προστέθηκαν τα βασικά χαρακτηριστικά κάθε αντικειμένου. --> ZID: Διορθώθηκε η περίπτωση όπου δεν επιλέγονται layer αναζήτησης κορυφών στην εντολή και παραταύτα προτείνονταν να διατηρηθούν οι υπάρχουσες. Προστέθηκε στην αρχική καρτέλα checkbox για εισαγωγή πίνακα. Προστέθηκε επιλογής στοίχισης κειμένου εμβαδού. Πλέον δεν ορίζεται το cyan ως τρέχον χρώμα μετά το τέλος της εντολής και τα κυκλάκια στις κορυφές ξαναανοίγουν. --> Προστέθηκε φάκελος C😕sdbox_Tools ως βοηθητικός για το λογισμικό. --> Διορθώθηκε η εντολή για στοίχιση Viewports. ZVFF. --> Βελτιώθηκε η εντολή για απομόνωση Layer Κτηματολογίου ZKTHMLAPM, ώστε τα Layer του Κτηματολογίου να εισάγονται στο σχέδιο μόνο αν το σχέδιο δεν περιέχει κανένα από αυτά. --> Διορθώθηκε η εντολή για εισαγωγή, τοποθέτηση και στροφή Xref (ZINSXREF) στις περιπτώσεις που το xref υπήρχε ήδη στο σχέδιο. --> Ανασχεδιάστηκε, ώστε να περιλαμβάνει όλες τις περιπτώσεις όπου κείμενα εμφανίζονται με άγνωστους χαρακτήρες, η μετάφραση από UGreek16 à True της εντολής ΤΤΤ. --> Προστέθηκε η δυνατότητα εισαγωγής πίνακα κορυφών και επιφάνειας και στην εντολή για τις κορυφές Κτιρίου ΖΙΚ, για την χρήση της εντολής σε ΔΔ. --> Προστέθηκαν οι δυνατότητες “Select All” και “Clear All” στις καρτέλες του λογισμικού που έχουν λίστες με πολλαπλή επιλογή. --> Το χρώμα 51 ορίστηκε να τυπώνεται κίτρινο σε όλα τα pc3 του CADsdtopo. --> ZSFILE: Προστέθηκε η δυνατότητα στοίχισης του αρχείου (κάθε σειρά) κατά αλφαριθμητική σειρά, κατά μήκος κειμένου, κατά αριθμητική αξία και κατά αποτέλεσμα. --> Στις εντολές εξαγωγής Layer σε αρχείο προστέθηκε η δυνατότητα επιλογής με φίλτρα. --> Διορθώθηκε η διαγραφή των LayerFilter (DELLFIL) για τις πιο πρόσφατες εκδόσεις. --> Προστέθηκε η εντολή ZZSKF για επιλογή αντικείμενων με βάση το σημείο εισαγωγής άλλων αντικειμένων και ακτίνα κύκλου επιλογής. Επίσης καταγράφονται σε λίστα όσα από τα αρχικά αντικείμενα όπου δεν προέκυψε καμία επιλογή. Μπορείτε να χρησιμοποιήσετε το αποτέλεσμα σε όσες εντολές έχουν Select.. γράφοντας ! SSZF --> Προστέθηκε στο menu της Τοπογραφίας η εντολή ZXAG για απλή εξαγωγή αντικειμένων σε αρχείο όπου μπορεί να αναγράφεται το σημείο εισαγωγής ή αρχής τους ή/και το περιεχόμενό τους. --> Το layer *e1legxos πλέον όταν δημιουργείται ορίζεται να μην τυπώνεται. --> Η εντολή ZXDDP (Τεύχος περιοχών polyline) τροποποιήθηκε ώστε να εισάγονται κορυφές και πίνακας στοιχείων και κορυφών τόσο για τις επιλεγμένες εκτάσεις όσο και για τις εσωτερικές νησίδες που αφαιρούνται. --> Η επιλογή Wipeout τίθεται ανενεργή στις καρτέλες φίλτρων όπου πρέπει. --> Προστέθηκε η επιλογή Point Cloud στις καρτέλες επιλογής με φίλτρα. --> Προστέθηκε η επιλογή Reset Defaults σε όλες τις καρτέλες εξαγωγής/επεξεργασίας block με attributes. --> Προστέθηκαν όλες λοιπές οι γραμμές ορίων στο Menu «Τοπογραφικό βήμα-βήμα» (όρια κτηματολογίου, όρια δουλείας, όρια κάθετης, όρια αναδασμού κ.λ.π.) --> Διορθώθηκε η διαχείριση αρχείων docx. --> Στις εντολές TLAY και OLAY για εισαγωγή Layer τομής και όψης συμπληρώθηκαν όλα τα layer που δημιουργούνται από τις νέες εντολές. --> Προστέθηκαν οι εντολές ZIMPHT για εισαγωγή φωτογραφίας με ελεύθερη ονομασία και η ZIMPHN για το όνομα της φωτογραφίας αυτόματα. --> Όλες οι εντολές του CADsdtopo λειτουργούν και με πληκτρολόγησή τους στα ελληνικά. --> Στο φίλτρο KTHM-STAND-BY προστέθηκαν και τα Layer MD_OFF, MD_sbl, MD_sbl_OFF, XR, XR_OFF, XR_sbl --> Διορθώθηκε η στοχίση Vport στο Model με τις εντολές ZVF και ZVFF στις περιπτώσεις που τα δύο Vport είχαν διαφορετικές διαστάσεις. --> Έγινε μετονομασία των φακέλων zzitax σε zzsurvpoints, των υποφακέλων BLK-SHM_1-Layer σε SURV-POINTS_1-Layer, BLK-SHM_Standard_n-Layer σε SURV-POINTS_n-Layer, BLK-SHM-OLD_1-Layer σε SURV-POINTS_Old_1-Layer, BLK-SHM-PRAXH-EFARMOGHS_1-Lay σε URBAN-PLANNING_1-Lay και από όλα τα αρχεία που περιέχουν οι παραπάνω φάκελοι αφαιρέθηκε το πρόθεμα blk_, το *-Lay σε *Λ, το KOR- σε K-, IDIOKT σε AA… --> Στις εντολές διαχείρισης Block, όπως η ZPIK, η καρτέλα επιλογής με φίλτρα διαμορφώθηκε ώστε να έχει «ανοικτά» για επιλογή μόνο τα Blocks. --> Η εντολή ZDIAN (Διανομή εκτάσεων με επιλογή επιφάνειας (αριθμό, ποσοστό, τεμάχια) και τρόπου διανομής (με σταθερό σημείο, με σταθερή πελυρά, με τυχαία διεύθυνση) προστέθηκε και στο Menu “Αριθμοί και Πράξεις κσι Επιφάνειες. --> Προστέθηκε νέος τομέας «ΑΜΕΑ» με εργαλεία για μελέτη προσβασιμότητας. Μπορείτε να δοκιμάσετε την νέα Demo έκδοση V27, με όλες τις νέες δυνατότητες χωρίς εγγραφή ή email, εδώ.
-
[Ν. 4495/17] Παραβίαση πλαγίων αποστάσεων
sdtopo replied to ilias's θέμα in Ν. 4495/17 - Αντιμετώπιση Αυθαίρετης Δόμησης
Ισχύουν παρεκκλίσεις για τα πλάγια όρια εκτός σχεδίου για κατοικία, οπότε πιθανώς βάσει αυτών να εκδόθηκε η άδεια και αυτά πρέπει να ελεγχθούν και σήμερα. -
Για τα κουμπιά: 1. Πληκτρολογείς Menubar στο command line και ορίζεις τιμή 1. 2. Από τα menu που εμφανίστηκαν στο επάνω μέρος: Τοοls --> Toolbars --> AutoCAD και διαλέγεις όποια θέλεις (τα συνήθη παλιά είναι: Layers, Draw, Modify, Properties, Standard). Για τις συντεταγμένες: Πατάς το κουμπί με τις τρεις γραμμές δεξιά κάτω-κάτω στην οθόνη (εκεί διαλέγεις και τα υπόλοιπα που θέλεις να εμφανίζονται).
-
Μετατροπή Συντεταγμένων από UTM σε ΕΓΣΑ
sdtopo replied to ΜΑΡΙΑ ΜΑΡΑΚΗ's θέμα in HEPOS-Προβολικά Συστήματα

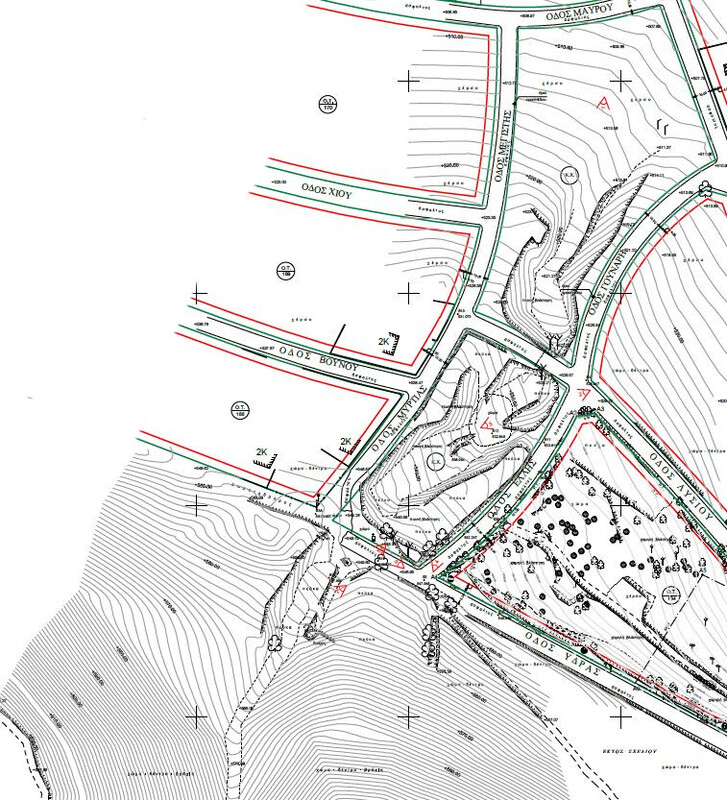

Σίγουρα όχι τις συντεταγμένες του Κτηματολογίου και σίγουρα όχι τις συντεταγμένες που προκύπτουν από την μετατροπή UMT σε ΕΓΣΑ! Κατά την προσωπική μου άποψη θα πρέπει τα όρια του οικοπέδου να έχουν τις συντεταγμένες που προκύπτουν από την δική σου μελέτη, η οποία πρέπει να περιλαμβάνει: 1. Αποτύπωση όλων των υφιστάμενων κτισμάτων και κατασκευών: Στο οικόπεδό σου Στα πρόσωπα των οικοπέδων σε ολόκληρες τις πλευρές του ΟΤ που έχει πρόσωπο/α το οικόπεδό σου και των έναντι ΟΤ. Στα όρια των ομόρων οικοπέδων 2. Εφαρμογή ρυμοτομικών γραμμών με βάση: Τις γραμμές του Ρυμοτομικού σχεδίου. Των πολυγώνων ΟΤ που προκύπτουν από τις συντεταγμένες της Π.Ε. Τα κοινά υφιστάμενα στοιχεία τότε και τώρα (κυρίως τα διατηρούμενα επί ρυμοτομικών και οικοδομικών γραμμών) Τις μετέπειτα λοιπές κατασκευές 3. Εφαρμογή ορίων με βάση: Τα υφιστάμενα τότε και τώρα όρια (κυρίως αυτά που διατηρούνται ως τελικά όρια) Τα οριζόμενα στην ΠΕ στην εγγύς και ευρύτερη περιοχή. -
Ηλεκτρονική υποβολή διαγράμματος στο Κτηματολόγιο με το CADsdtopo: Εκτύπωση σε pdf Αυτόματη μετατροπή σχεδίου στα πρότυπα του Κτηματολογίου. Επεξεργασία-Μεταφορά ή/και σχεδίαση κειμένων και γραμμών στα Layer του Κτηματολογίου. Πλήρης Έλεγχος σχεδίου προς υποβολή. Εξαγωγή dxf CADsdtopo_KTHMATOLOGIO.mp4 Δείτε τον οδηγό με την διαδικασία ετοιμασίας διαγράμματος για ηλεκτρονική υποβολή εδώ. Μπορείτε να κατεβάσετε την νέα Demo έκδοση V25, χωρίς εγγραφή ή email, εδώ.
-
Για την διανομή πολυγώνου επιλέγετε: Επιφάνεια Διανομής Ποσοστό από την αρχική επιφάνεια Τιμή επιφάνειας με αριθμό Αριθμό τεμαχίων Δεδομένα Διανομής Σταθερό σημείο Παράλληλα σε πλευρά Τυχαία διεύθυνση Ελεύθερη διανομή CADsdtopo_Διανομή πολυγώνου.mp4 Μπορείτε να κατεβάσετε την νέα Demo έκδοση V25, χωρίς εγγραφή ή email, εδώ.
-
Νέα έκδοση CADsdtopo V25 ! Διορθώθηκε η εμφάνιση βέλους κατεύθυνσης στην αρχή της εντολής ZID, όπως ίσχυε και στις παλιότερες εκδόσεις. Προστέθηκε και η δυνατότητα εισαγωγής πίνακα και στην περίπτωση που δεν επιλέγετε να αναγραφούν οι πλευρές ή το εμβαδόν. Βελτιώθηκε η εντολή διανομής οικοπέδων ZDIAN και προστέθηκε η παράμετρος να κλείνουν η κύκλοι των κορυφών όταν εκτελείται η εντολή. Άλλαξε η ονομασία των εντολών για τα Updates ως εξής: “Check for Updates” --> Download Updates και “Update” —> Install Updates Άλλαξε η εντολή ZVV ως εξής: Όταν δεν υπάρχουν τα αρχεία καταλόγων view που δημιουργήθηκαν από τις εντολές, τότε ανοίγει καρτέλα με τα view που υπάρχουν στο σχέδιο. Προστέθηκαν στα ”Χρήσιμα Links” πεδίο Εγκύκλιοι ΥΠΕΚΑ και πεδίο Κυρωμένοι δασικοί χάρτες Η αυτόματη μετονομασία για τα layer PO και PR ορίστηκε by default σε “PRANES_Podi” και “PRANES_Frydi” αντίστοιχα. Ανασχεδιάστηκε η Toolbar για Υπολογισμό όγκου. Προστέθηκαν πάλι οι σκιάσεις στις εντολές για υπολογισμό όγκου. Ανασχεδιάστηκε η τελική τοποθέτηση του νέου Vport της εντολής "ZVPMW". Άλλαξε σε όλες τις σχετικές εντολές η λέξη «Επίθεμα» με «Κατάληξη». ΤΟΜΕΙΣ ΣΕ ΕΞΕΛΙΞΗ: Τομέας «ΑΥΘΑΙΡΕΤΑ» με εργαλεία και οδηγίες για την σύνταξη των σχεδίων ρύθμισης που απαιτούνται στους Ν.3843-4495 Μετάφραση στα Αγγλικά. Τομέας «Ετοιμασία σχεδίου Χάραξης». Σύνδεση με Google Earth. Μπορείτε να κατεβάσετε την νέα Demo έκδοση V25, χωρίς εγγραφή ή email, εδώ.
- 359 απαντήσεις
-
- 1
-
-
- λογισμικό
- τοπογραφία
- (and 7 more)
-
Αρτιότητα εκτός σχεδίου χωρίς πρόσωπο
sdtopo replied to mantzaras's θέμα in Αρτιότητα - Οικοδομησιμότητα
Charlie: => Για τα δημιουργηθέντα με πρόσωπο σε Διεθνείς, Επαρχιακές..., Κύριες Δημοτικές, Κύριες Κοινοτικές,.. σιδηροδρομικές: προ του 1978: Υπάρχει απαίτηση προσώπου 1978-1985: Δεν υπάρχει 1985-σήμερα: Υπάρχει απαίτηση προσώπου Σημ.: Οι ΚΥΡΙΕΣ δημοτικές ή κύριες Κοινοτικές είναι αυτές που έχουν αναγνωριστεί ως τέτοιες ή π.χ. οι μοναδικές που ενώνουν δύο οικισμούς. => Για τα δημιουργηθέντα με πρόσωπο ή μη σε απλές (όχι κύριες) Δημοτικές, Κοινοτικές, Αγροτικές οδούς: προ του 2003: Δεν υπάρχει απαίτηση προσώπου μετά το 2003: Υπάρχει απαίτηση προσώπου
