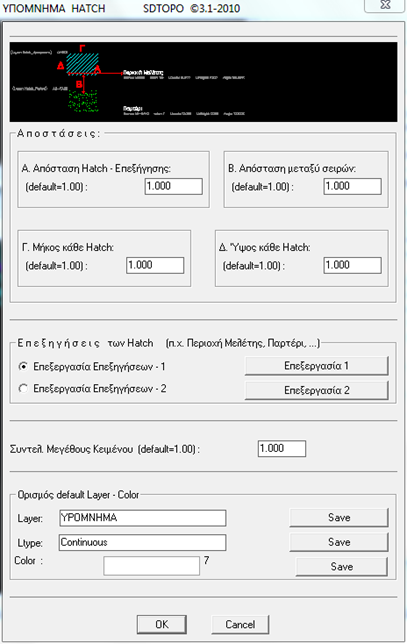

Υπόμνημα Hatch Υπόμνημα όσων τύπων Hatch επιλεγούν από το Σχέδιο. Δημιουργείται μία Λίστα στην οθόνη (υπό μορφή υπομνήματος ) όπου εμφανίζονται οι διάφοροι τύποι Hatch που έχετε επιλέξει ανάλογα με το Είδος, Scale, Layer, Color κλ.π. και προκαθορισμένη επεξήγηση για κάθε γραμμή. To Text Height των κειμένων ορίζεται αυτόματα ανάλογα με την κλίμακα εκτύπωσης. Τα scale κάθε Hatch σχεδιάζεται όπως τα αντίστοιχα στο Σχέδιο. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 6.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Σχεδίαση Κάτοψης με το CADsdtopo Παρέχονται κατάλληλα εργαλεία για την συνολική επεξεργασία των στοιχείων που απαιτούνται για την σύνταξη σχεδίου Κάτοψης (σύμβολα, ενδείξεις-σχόλια, υπομνήματα, διαστασιολόγηση, εμβαδομέτρηση). Έχει δοθεί ιδιαίτερη προσοχή στο μέγεθος των στοιχείων ώστε να είναι μεν ευανάγνωστα ανάλογα με την κλίμακα εκτύπωσης αλλά και να μην αλλοιώνουν το σχέδιο. · 1. ΣΧΕΔΙΑΣΗ ΓΡΑΜΜΩΝ ΚΑΤΟΨΗΣ Σχεδίαση όλων των Γραμμών (Τοίχοι, Κολόνες, Προβολές, Ανώψεις, κρυφά στοιχεία, σκάλες ...) ZLL. Παρέχονται και εργαλεία σχεδίασης αποτύπωσης αποτυπωμένων χώρων. · 2. ΣΚΑΛΕΣ ΡΑΜΠΕΣ: Βέλος Σκάλας (BS), βέλος Ράμπας (rampa), βέλος σκάλας σε άνωψη (BSA) και Τομή σκάλας και προβολή άνωψης (TS), υπολογισμός πατήματος και offset (OSK), Αυτόματη σχεδίαση σκαλιών (OSKM). · 3. ΠΑΡΑΘΥΡΑ-ΠΟΡΤΕΣ: Σχεδίαση τυπικής ένδειξης τομής Παραθύρου σε κάτοψη ( μονό, διπλό, με παντζούρι εσωτερικό ή εξωτερικό, επάλληλο ή απλό με πολλά χωρίσματα ) PARATH και Πόρτας σε κάτοψη ( σκέτη χωρίς κούφωμα, με κάσα5x5, με κάσα όλο το πάχος του τοίχου ) PORTA. · 4. ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΥΜΒΟΛΑ: Εισαγωγή συμβόλων σταθερής διάστασης (Parking,Αυτοκίνητα, Γήπεδα, έπιπλα γραφείου, θάμνοι, δέντρα, έπιπλα κουζίνας, μπάνιο, τραπεζαρία, υπνοδωμάτιο, φρεάτια κ.λ.π.) ASD. · 5. ΕΝΔΕΙΞΕΙΣ: Χώροι ΝΝΧ (π.χ. ΑΠΟΘΗΚΗ, ΓΡΑΦΕΙΟ, ASC, ΥΠΝΟΔΩΜΑΤΙΟ κ.λ.π.) Ένδειξη με σύμβολο NNB (π.χ. επένδυση-μάρμαρο, όριο-ψευδοροφής κ.λ.π.) Ένδειξη απλή ΝΝΑ (π.χ. ποδιά, μάρμαρο, προς 1ο όροφο κ.λ.π.) Ένδειξη custom NNC (παρόμοια χρήση με την ένδειξη με σύμβολο με την διαφορά ότι υπάρχει δυνατότητα επιλογής απόστασης γραμμής ένδειξης από την κουκκίδα, όταν υπάρχει πρόβλημα χώρου ή άλλες ανάγκες ευκρίνειας. Προτείνεται οι ενδείξεις αυτές να μπαίνουν κατά την οριζόντια ή την κατακόρυφη διεύθυνση (Ortho ON). Ενδείξεις μεγάλες ΝΝΜ Σχόλια με κουκκίδα ELE Σχόλια με βέλος VLV Υλικά δαπέδων-τοίχων-δοκών-οροφών NND (Ενδείξεις σε 2 στήλες) Αριθμοί σε κύκλο NNAR: Συνεχόμενοι αριθμοί σε κύκλο (μικρό μέγεθος) για δωμάτια ή όποια άλλη χρήση. Στοιχεία σε κύκλο ZKYK: Επιλογή από βιβλιοθήκη συμβόλου για αριθμούς ή κείμενα σε κύκλους. Στοιχεία σε πλαίσιο ZTET: Επιλογή από βιβλιοθήκη συμβόλου για αριθμούς ή κείμενα σε πλαίσιο. Ενδείξεις Τομών ΚΤΜ: Επιλέγετε την αρχή και το τέλος της γραμμής Τομής, δίνετε την ονομασία και προς τα πού κοιτάει και σχεδιάζεται η γραμμή Τομής. Μικρές Τομές MTM: Επιλέγετε σημείο, κατεύθυνση και όνομα και σχεδιάζεται αυτόματα το σύμβολο της μικρής Τομής το οποίο τοποθετείτε στην τελική του θέση. Επιλογή τύπου ένδειξης ZNN: Επιλέγετε ένα από τους υπόλοιπους τύπους ενδείξεων ή αλλάζετε τις ρυθμίσεις των εντολών για ενδείξεις. · 6. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ - ΑΡΙΘΜΗΣΗ ΑΝΟΙΓΜΑΤΩΝ: Επιλέγετε από καρτέλα πινακάκι (ZKKP). Τα πινακάκια αφορούν Πόρτες, Παράθυρα ή άλλα ανοίγματα και περιέχουν πληροφορίες για είδος ανοίγματος, πλάτος, ποδιά και πρέκι. · 7. ΔΙΑΣΤΑΣΕΙΣ: Επιλογές διαστασιολόγησης ZDDAS · 8. ΣΤΑΘΜΕΣ: Στάθμες δαπέδου - Ύψη έως οροφή (ZST) και ύψη από δάπεδο NNH: Αναγράφετε τα ύψη στοιχείων Άνωψης από το δάπεδο (δοκοί, αναβαθμοί οροφής, αλλαγές οροφής κ.λ.π.) · 8α. Αλλαγή υψομετρικής αφετηρίας: Σε περίπτωση τοπογραφικής αποτύπωσης ορίζετε υψομετρική αφετηρία (συνήθως 0.00 στην είσοδο του Ισογείου) και αλλάξτε τα υψόμετρα των τοπογραφικών σημείων με την εντολή ZNMB. · 9. HAΤCH: Διαγράμμιση φερόντων (ΗΗΗ), Σκίαση δομικών στοιχείων στην περίπτωση που δεν διαχωρίζονται τα φέροντα (HHG) και λοιπά Hatch π.χ. πλακοστρώσεις(ZHH) · 10. ΥΠΟΜΝΗΜΑΤΑ: Συμβόλων (ZYPBL), Γραμμών (ZYPGR), Hatch (ZYPHH). Αν έχετε διαχωρίσει χώρους, χρήσεις ή έχετε κωδικοποιήσει περιοχές ανάλογα με το χρώμα, το είδος ή και το μέγεθος των κειμένων τότε μπορείτε να εισάγετε και Υπόμνημα Κειμένων (ZYPTT). · 11. ΤΙΤΛΟΙ - ΥΠΟΜΝΗΜΑΤΑ: Εισάγετε και συμπληρώνετε τον τίτλο Κάτοψης (ZTITLOI). Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Ολοκληρώθηκε η έκδοση CADsdtopo 6.1 με σημαντικότερη προσθήκη την ολοκληρωμένη εντολή για υπολογισμό όγκου εκσκαφών και επιχωμάτων ZDTMVOL. To μόνο που χρειάζεται να κάνετε είναι να επιλέξετε τα τρίγωνα της αρχικής και της τελικής επιφάνειας. Δείτε τις κυριότερες αλλαγές της έκδοσης 6.1 εδώ. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 6.1 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Σας ενημερώνω ότι την Δευτέρα 04-05-2014 θα είναι έτοιμη η νέα έκδοση του CADsdtopo που η κυριότερη προσθήκη είναι η ολοκλήρωση της εντολής ογκομετρήσεων. Πλέον υπολογίζονται ταυτόχρονα εκσκαφές και επιχωματώσεις και το μόνο που χρειάζεται είναι να επιλέξετε τα τρίγωνα της αρχικής και της τελικής επιφάνειας (οι επιφάνειες πριν και μετά δεν χρειάζεται να συμπίπτουν ως προς τα όριά τους). Η εντολή λειτουργεί χωρίς κανένα πρόβλημα (απόρριψης τριγώνων) για τις εκδόσεις του AutoCAD 2015 και 2016. Για τις προηγούμενες εκδόσεις θα είναι έτοιμη την Δευτέρα. Αν μέχρι τότε έχετε εργασίες ογκομετρήσεων, παρακαλώ επικοινωνήστε εδώ για να σας σταλεί προσωρινό αρχείο και οδηγίες με τις νέες δυνατότητες της εντολής ZDTMVOL. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Κορυφές κτιρίων για Τοπογραφικό και Διάγραμμα Δόμησης Μπορείτε να εισάγετε κορυφές κτιρίου με τρεις τρόπους: ΖΙΚ: Επιλέγετε εσωτερικό σημείο κλειστής περιοχής Κτιρίου όπου σχεδιάζονται Block με ονομασία σε κάθε κορυφή. (Η εισαγωγή και η αρίθμηση γίνονται αυτόματα). ZIKS: Επιλέγετε σημεία Κτιρίου και σχεδιάζονται Block με ονομασία σε κάθε κορυφή. (Η εισαγωγή και η αρίθμηση γίνονται αυτόματα). ZZK: Εισαγωγή Block κορυφών κτιρίου στο Σχέδιο με πολλαπλές δυνατότητες ονομασίας κατά την εισαγωγή και την σχεδίαση στην οθόνη (και δυνατότητα εξαγωγής σε αρχείο). Για ΠΙΝΑΚΑ ΚΟΡΥΦΩΝ ΚΤΙΡΙΟΥ: ZPIK Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Tip of the day: Πως μπορώ να προσθέσω το σύμβολο “+” στους θετικούς αριθμούς στο Σχέδιό μου ? 1. Τρέξτε την εντολή ZNM (αν οι αριθμοί είναι κείμενα) ή την ZNMB (αν οι αριθμοί είναι μέσα σε block) 2. Ορίστε να προστεθεί το 0.00 στους αριθμούς και 3. Ενεργοποιήστε την επιλογή “Αναγραφή + στους θετικούς”. Με τον ίδιο τρόπο μπορείτε να ορίσετε και δεκαδικά αντίστοιχα.
- 359 απαντήσεις
-
- 1
-
-
- λογισμικό
- τοπογραφία
- (and 7 more)
-

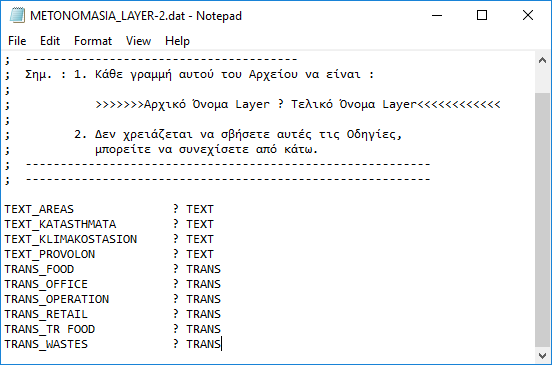

Tip of the day: Κατά την διάρκεια σχεδίασης τη μελέτης μου έχω κάποια Layer τα οποία χρειάζομαι συχνά να τα ανοίγω και να τα κλείνω . Πως μπορώ να τα ανοίγω όποτε θέλω να τα ελέγξω και να τα κλείνω όταν δεν τα χρειάζομαι, γρήγορα ? Η εντολή που θα χρησιμοποιήσετε είναι η SDD (άνοιγμα - κλείσιμο Layer). H SDD χρησιμοποιεί ένα από τα 5 αρχεία (όποιο είναι τρέχων) στα οποία αναγράφονται τα Layer που θα αναβοσβήνουν. Κάντε τα παρακάτω: · Ανοίξτε τον Layer Manager του Autocad και αντιγράψτε το ονόματα των Layer που θέλετε. (Μπορείτε να χρησιμοποιήσετε και την εντολή ZLAYIST όπου τα ονόματα των Layer του σχεδίου εξάγονται σε αρχείο και μπορείτε να αντιγράψετε ότι θέλετε από εκεί.) · Τρέξτε την εντολή ZVFE και στο πεδίο SDD επιλέξτε ένα από τα αρχεία SDD1,…,SDD5 το οποίο είναι κενό π.χ. το SDD3, επικολλήστε στο αρχείο τα ονόματα των Layer και πατήστε Save. · Τώρα έχετε ορίσει την εντολή SDD να διαβάζει το αρχείο SDD3. · Όταν από εδώ και εμπρός πληκτρολογείτε SDD στο σχέδιό σας (και σε οποιοδήποτε άλλο σχέδιο) αν τα Layer είναι ανοιχτά θα κλείνουν ή το αντίθετο. Και για το άνοιγμα και για το κλείσιμο πληκτρολογείτε το ίδιο: SDD. Σε κάθε ένα από τα αρχεία SDD1,…,SDD5 μπορείτε να γράψετε όσα Layer θέλετε τα οποία θα ανοιγοκλείνουν ομαδικά ή εναλλάξ (όσα είναι ανοιχτά θα κλείνουν και όσα κλειστά θα ανοίγουν).
- 359 απαντήσεις
-
- 1
-
-
- λογισμικό
- τοπογραφία
- (and 7 more)
-
Εμβαδομέτρηση οποιουδήποτε σχήματος και αυτόματη αναγραφή αποτελέσματος στην οθόνη: ΖΑΑ Κάνετε κλικ σε ένα σημείο μέσα στην περιοχή που θέλετε (ή επιλέγετε Polyline). Αν εντός της περιοχής βρεθούν κλειστά σχήματα μπορούν να αφαιρεθούν από την τελική επιφάνεια. Αφού αναγραφούν όσες επιφάνειες θέλετε μπορείτε και να τις προσθέσετε ή να κάνετε άλλες πράξεις με την εντολή Τ+Τ (όπου το αποτέλεσμα μπορεί και πάλι να αναγραφεί στην οθόνη). Σημ.: Μπορείτε να κάνετε πράξεις και με οποιαδήποτε αντικείμενα (polyline, hatch, dimension, text, line, spline κ.λ.π.) με αναγραφή του αποτελέσματος στην οθόνη. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Εξαγωγή σημείων από Lines, Polylines, Arcs και Splines σε αρχείο ZXGPT: Επιλέγετε από το σχέδιό σας όσα αντικείμενα θέλετε και εξάγονται αυτόματα σε αρχείο της επιλογής σας τα σημεία τους (με ή χωρίς πρόθεμα και αρίθμηση): Lines: Σημεία αρχής και τέλους. Polylines: Σημεία κάθε κορυφής (σε περίπτωση που περιέχονται και τόξα εξάγεται και το μέσο κάθε τόξου καί/ή όχι το κέντρο του). Arcs: Σημεία αρχής μέσης και τέλους (και ή όχι το κέντρο του). Splines: Fit points. Ως αρχείο εξαγωγής μπορείτε να επιλέξετε οποιοδήποτε αρχείο κειμένου ή Excell. Τα σημεία που εξάγονται είναι μοναδικά, δεν υπάρχουν διπλά σημεία. Σημ.1: Μπορείτε να εισάγετε αυτά τα σημεία στο σχέδιο με την εντολή ITAX ή να εισάγεται πίνακα με την ZPFL. Σημ.2: Για εξαγωγή Blocks δείτε εδώ, για κείμενα εδώ, για τρίγωνα εδώ, για άλλα αντικείμενα εδώ. Για ταυτόχρονη εισαγωγή στο σχέδιο και εξαγωγή σε αρχείο δείτε εδώ. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Αυτόματα Υπομνήματα στο σχέδιο με προκαθορισμένες επεξηγήσεις. Υπόμνημα Γραμμών: Υπόμνημα όσων διαφορετικών τύπων γραμμών υπάρχουν στο σχέδιο (ανάλογα με το Layer, Linetype, Color, Ltscale, Width...) Υπόμνημα Συμβόλων: Υπόμνημα όσων διαφορετικών συμβόλων (Blocks) υπάρχουν στο σχέδιο (ανάλογα με το είδος, μέγεθος, χρώμα, layer...) Υπόμνημα Hatch: Υπόμνημα όσων διαφορετικών Hatch υπάρχουν στο σχέδιο (ανάλογα με το είδος, scale, χρώμα, layer...) Υπόμνημα Κειμένων: Υπόμνημα όσων διαφορετικών τύπων κειμένων υπάρχουν στο σχέδιο (ανάλογα με το Textsyle, μέγεθος, χρώμα, layer...) Υπόμνημα Θυρών και Παραθύρων: Για τα ανοίγματα που έχουν σχεδιαστεί με τις εντολές SPORT και SPART μπορείτε να προσθέσετε υπόμνημα με το είδος των ανοιγμάτων. Υπόμνημα Layer: Δημιουργείτε μία λίστα στην οθόνη (υπό μορφή υπομνήματος) όπου για κάθε Layer εμφανίζονται: το όνομα, επεξήγηση, τα είδη αντικειμένων που περιέχει και τα διαφορετικά color και linetype. Δείτε λεπτομέρειες εδώ. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 5.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Η έκδοση 5.00, που θα είναι έτοιμη σύντομα, περιέχει μέχρι στιγμής τα παρακάτω: * Διορθώθηκαν οι εντολές ZAAS, ZIDS και ZIKS όπου αν η επιλογή σημείων της περιοχής εμβαδομέτρησης/κορυφών δεν τελειώνει με “close”, αυτό πλέον γίνεται αυτόματα. * Προσθήκη της εντολής ZIMDD η οποία προσαρμόζει με μέσες τιμές αντικείμενο (συνήθως Image (σκαναρισμένα σχέδια)) με ενιαίο περίγραμμα που δίνετε στην οθόνη και τις πραγματικές πλευρές του που πληκτρολογείτε. * Στην εντολή καταμέτρησης block ZBLK προστέθηκε και η καταγραφή των Anonymous block. * Προστέθηκε η εντολή ZIMNM με την οποία αναγράφονται αυτόματα τα ονόματα όσων εικόνων επιλέξετε. * Προστέθηκε στην εντολή TTXX η δυνατότητα επιλογής και Mtext από το Xref. * Στην εντολή ZXGPT ερωτάστε πλέον για το αν θέλετε να εξαχθούν και τα κέντρα των τόξων. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Ετοιμάστηκε η έκδοση 4.2 για ZWCAD που περιλαμβάνει όλες τις τελευταίες προσθήκες του λογισμικού! Η έκδοση του CADsdtopo για ZwCAD δεν έχει περιορισμούς σε σχέση με την αντίστοιχη για AutoCAD. Μπορείτε να κατεβάσετε την νέα έκδοση εδώ. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών.
-
Αναρτήθηκε στο site του λογισμικού η νέα βελτιωμένη έκδοση CADsdtopo V4.1 Σημαντικές αλλαγές-προσθήκες **Διορθώθηκε η εντολή ZZ0 στις περιπτώσεις όπου το Ζ ήταν διαφορετικό του 0 μετά το 20ο δεκαδικό. **Διορθώθηκε η εισαγωγή περιγραφής (description) όταν το αρχείο εισαγωγής είναι Excell (ITAX). **Διορθώθηκε η περίπτωση της ZIDS για την σχεδίαση πίνακα και στην περίπτωση που κατά την επιλογή σημείων το τελευταίο ήταν ίδιο με το πρώτο. Προστέθηκε επίσης η δυνατότητα επιλογής άλλου σημείου αρχής αρίθμησης των κορυφών. **Διορθώθηκε η «ΒΕΒΑΙΩΣΗ ΥΨΟΜΕΤΡΟΥ (ΔΗΜΟΣ)» στις Δηλώσεις-Υπομνήματα Τοπογραφικού. **Συμπληρώθηκαν οι εντολές ZAA και ZID με ειδοποίηση στην περίπτωση που δεν υπάρχει δυνατότητα υπολογισμού της επιφάνειας λόγω τεμνόμενων ή διπλών γραμμών. **Συμπληρώθηκαν οι εντολές σχεδίασης και διαχείρισης τριγώνων ώστε να λειτουργούν χωρίς καθυστέρηση και όταν τα τρίγωνα είναι shaded. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Μαζικές αλλαγές φράσεων στο σχέδιο με χρήση του CADsdtopo Αν πρέπει να κάνετε αλλαγή μίας φράσης που έχετε γράψει σε πολλά σημεία στο σχέδιό σας, αν π.χ. έχετε γράψει "ΦΕΚ 129Δ/2005" ενώ έπρεπε "ΦΕΚ 219Δ/2005": 1η ΠΕΡΙΠΤΩΣΗ: ΤΤΤ -> επιλέγετε Text και Mtext -> All -> και στην καρτέλα που ανοίγει επιλέγετε "2. Συνολικά" και "Αλλαγή χαρακτήρων μέσα σε φράση" -> "Αλλαγή του: 129" -> "με το: 219". Σημ.1: Αν υπάρχει περίπτωση να υπάρχει και αλλού η φράση 129 (π.χ. Ε= 5129.88 τμ) τότε μπορείτε να κάνετε την αντικατάσταση "Αλλαγή του: 129Δ" -> "με το: 219Δ". Σημ.2: Αν πάλι θεωρείτε ότι υπάρχει περίπτωση να έχετε γράψει εκ' παραδρομής 129D ή 129 Δ αντί του 129Δ σε κάποιες περιπτωσεις, τότε μπορείτε στην καρτέλα της TTT να εμφανίσετε όλα τα κείμενα που περιέχουν το "129": επιλέγετε "1. Μεμονωμένα" -> Search: "*129*" και "Find it" και τώρα η στήλη στα δεξιά της καρτέλας περιέχει πρώτα όσα κείμενα περιέχουν την φράση 129. Επιλέγοντας κάθε φράση από την λίστα μπορείτε και να δείτε που είναι γραμμένη στην οθόνη με το "zoom +". Σημ.3: Αν οι φράσεις είναι γραμμένες και σε Block τότε κάνετε την παραπάνω διαδικασία με την εντολή ZZATT. 2η ΠΕΡΙΠΤΩΣΗ: ZZS -> επιλέγετε Text, Mtext, Block και "1. Επιλογή Text με αναζήτηση φράσης" -> Αll -> γράφετε *129* στην καρτέλα αναζήτησης φράσης -> και από εδώ και στο εξής κάθε φορά που πατάτε Enter μεταφέρεστε (zoom) σε κάθε κείμενο στην οθόνη που περιέχει την φράση 129 και μπορείτε να κάνετε τις αλλαγές που θέλετε μέσω της Toolbar που ανοίγει. Άλλο παράδειγμα επεξεργασίας αντικειμένων με βάση αναζήτηση φράσης: Αν π.χ., για οποιοδήποτε λόγο, θέλετε τα κείμενα που περιέχουν την φράση 129Δ να εμφανίζονται με κόκκινο χρώμα (ασχέτως μεγέθους, γραμματοσειράς, Layer κ.λ.π.) τότε με την εντολή ZCH -> επιλέγετε Text, Mtext, Block και "1. Επιλογή Text με αναζήτηση φράσης" -> Αll -> γράφετε *129Δ* στην καρτέλα αναζήτησης φράσης -> και επιλέγετε αλλαγή χρώματος σε κόκκινο. Σημ.: Μπορείτε να προσθέσετε και περιορισμούς για μέγεθος, γραμματοσειρά, Layer κ.λ.π. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Παραθέτω τα βοηθήματα-παραδείγματα που έχουν χρησιμοποιηθεί πιο συχνά από τους χρήστες του CADsdtopo: ==> Ερωτήσεις για την διαχείριση του σχεδίου εδώ ==> Παραδείγματα της εφαρμογής εδώ ==> Εισαγωγή στάθμης και ύψους χώρων εδώ ==> Χρήσιμες "κρυφές" εντολές εδώ: ==> Χρήση φίλτρων κατά την επιλογή αντικειμένων εδώ ==> Χρήσιμες ερωταπαντήσεις που δίνουν πληροφορίες για το σκεπτικό και τις δυνατότητες των εντολών του CADsdtopo για διαχείριση κειμένων και block εδώ ==> Μαζική αλλαγή φράσεων εδώ Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Αναζήτηση εντολών στο Manual Το site του προγράμματος λειτουργεί ως Manual. Στην πρώτη σελίδα υπάρχει «ψαχτήρι» όπου μπορείτε να αναζητήσετε λέξεις ή φράσεις ανάλογα με αυτό που θέλετε να κάνετε και θα σας προταθούν οι σελίδες του προγράμματος που περιέχουν τις αντίστοιχες πληροφορίες. Το λογισμικό CADsdtopo περιέχει πλήθος εντολών που αφορούν όλα τα είδη των σχεδίων και όλες τις ειδικότητες μηχανικών. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Στην έκδοση 3.5 προστέθηκε η δυνατότητα να αναγράφονται τα αποτελέσματα των πράξεων (με αντικείμενα, αριθμούς, διαστάσεις) στην οθόνη. Για αναλυτικές οδηγίες Πράξεις και αριθμοί δείτε εδώ. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Διαθέσιμα εργαλεία κατά την σχεδίαση γραμμών με το CADsdtopo: Κατά την σχεδίαση γραμμών, polyline, τόξων, κύκλων, spline και εισαγωγή συμβόλων έχετε την δυνατότητα να δίνετε σημεία που δεν υπάρχουν στο σχέδιο με τις παρακάτω επιλογές. ΣΗΜΕΙΟ ΕΠΙ ΕΥΘΕΙΑΣ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία και την απόσταση D από το πρώτο. ΜΕΣΟ ΕΥΘΕΙΑΣ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία. Το μέσο υπολογίζεται αυτόματα. ΤΟΜΗ ΕΥΘΕΙΩΝ: Δίνετε τα 2 σημεία που ορίζουν την πρώτη ευθεία και 2 σημεία που ορίζουν την δεύτερη ευθεία. Με βάση αυτές θα υπολογιστεί το σημείο τομής. ΚΑΘΕΤΗ ΑΠΟΣΤΑΣΗ ΑΠΌ ΕΥΘΕΙΑ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία, την απόσταση καθέτου από το πρώτο και το μήκος καθέτου. ΠΡΟΒΟΛΗ ΣΗΜΕΙΟΥ ΣΕ ΕΥΘΕΙΑ: Δίνετε τα 2 σημεία που ορίζουν την ευθεία και το 3ο σημείο που θα προβληθεί. ΤΟΜΗ ΚΥΚΛΩΝ: Δίνετε κέντρο και ακτίνα του 1ου και του 2ου κύκλου. ΕΦΑΠΤΟΜΕΝΗ ΚΥΚΛΟΥ: Δίνετε κέντρο και ακτίνα κύκλου και επιλέγετε την εφαπτομένη στην οθόνη. ΤΟΜΗ ΕΥΘΕΙΑΣ - ΚΥΚΛΟΥ: Δίνετε τα 2 σημεία της ευθείας και για τον κύκλο σημείο κέντρου και ακτίνα. ΠΑΡΑΛΛΗΛΗ ΣΕ ΣΗΜΕΙΟ: Δίνετε τα 2 σημεία της ευθείας (για διεύθυνση) και απόσταση από το 3ο σημείο. Για λεπτομέρειες δείτε εδώ. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ
-
Εισαγωγή συμβόλων (Blocks) στις διαστάσεις που έχουν σχεδιαστεί με επιλογή από βιβλιοθήκη. Μπορείτε να εμπλουτίζετε την βιβλιοθήκη με δικά σας Block. Περιέχονται, μεταξύ άλλων, οι παρακάτω κατηγορίες με τυπικά σύμβολα: PARKING: Διαστασιολογημένες θ.σ. με τυπικό αυτοκίνητο και καμπύλες στροφής ΑΥΤΟΚΙΝΗΤΑ: Μικρού, μεσαίου και μεγάλου μεγέθους (τζιπ) ΑΝΘΡΩΠΟΙ: Φιγούρες για Τομές και Όψεις σχεδιασμένες από τον Αρχιτέκτονα Γαβρήλο Αηδονόπουλο αποκλειστικά για το CADsdtopo ΓΗΠΕΔΑ: Μπάσκετ, Βόλλεϋ, Ποδοσφαίρου κ.λ.π. με διαστάσεις βάσει των προδιαγραφών ΓΡΑΦΕΙΟ: Καρέκλες και τραπέζια γραφείου ΘΑΜΝΟΙ-ΔΕΝΤΡΑ: Ζευγάρια για Κάτοψη και Όψη σχεδιασμένα από την Αρχιτ. Ελένη Δεσύλλα αποκλειστικά για το CADsdtopo ΚΟΥΖΙΝΑ: Διάφορες κουζίνες (Νιπτήρες, φούρνοι, ψυγεία, πάγκοι) ΜΠΑΝΙΟ: Νιτήρες, τουαλέτες, μπανιέρες, ντουζ ΚΟΥΦΩΜΑΤΑ: Πόμολα και κλειδαριές που εισάγονται στο σωστό ύψος και απόσταση από την κάσα ΟΨΕΙΣ: Λεπτομέρειες κιγκλιδωμάτων ΣΑΛΟΝΙ: Πολυθρόνες Καναπέδες ΣΤΕΓΗ: Ακροκέραμο, κεραμίδια, κορφιάδες, δοκίδες ΤΡΑΠΕΖΑΡΙΑ: Διαφόρων μεγεθών τραπεζαρίες ΥΠΝΟΔΩΜΑΤΙΟ: Μονά και διπλά κρεββάτια Περιέχονται οδηγίες για να δημιουργήσετε εύκολα και δικούς σας φακέλους και κατηγορίες ή να εμπλουτίσετε τα ήδη υπάρχοντα. Οι καρτέλες δημιουργούνται αυτόματα. Δείτε αναλυτικές οδηγίες για την εντολή εδώ.
-
Tip of the day: Διαστασιολόγηση βάσει Layer ZDLAYT ------------------------------------------------- Αυτόματη αναγραφή Διαστάσεων (απλό Text) όλων των αντικειμένων που βρίσκονται στο επιλεγμένο Layer. Διαστασιολόγηση επιλεγμένων ZDST ----------------------------------------------------- Αυτόματη αναγραφή Διαστάσεων (απλό Text) σε όσα αντικείμενα επιλεγούν. Διαστασιολόγηση με σημεία ZDGT ------------------------------------------------- Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ.
-
Tip of the day: Εξαγωγή σημείων Line, Polyline, Arc, Spline (ZXGPT) Η εντολή εκτελείται σε πολλά αντικείμενα ταυτόχρονα που μπορείτε να τα επιλέγετε και μέσω φίλτρων. Ως αρχείο εξαγωγής μπορείτε να επιλέξετε οποιοδήποτε αρχείο κειμένου ή Excel. Έχετε δυνατότητα να δίνεται κωδικούς και αρίθμηση στα σημεία που εξάγονται. Lines: Εξάγονται τα σημεία αρχής και τέλους. Pline: Εξάγονται οι κορυφές. Arc: Εξάγονται σημεία αρχής και τέλους, το κέντρο και ενδιάμεσο σημείο στο μέσο του μήκους. Spline: Εξάγονται σημεία αρχής και τέλους και το μέσο του μήκους. Τα σημεία που εξάγονται είναι μοναδικά. Δεν υπάρχουν διπλά σημεία. Σημ.: Μπορείτε να εισάγετε αυτά τα σημεία στο Σχέδιο σαν Block με την εντολή ITAX. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ.
-
TIp of the day: Προσθήκη κενών σε κείμενα KN Προσθήκη κενών (space) ανάμεσα σε κάθε ψηφίο κάθε λέξης μίας φράσης. Σταδιακή αύξηση ή μείωση μήκους μίας φράσης (μορφής Text) που επιλέγετε στο Σχέδιο. U: Αφαίρεση κενών που προστέθηκαν με την εντολή. Υ: Συνέχεια της προσθήκης κενών στην φράση (μεγαλύτερη αραίωση). Ν: Τέλος εντολής. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ.
-
TIp of the day: Πως μπορώ να καταμετρήσω το block που έχω στο σχέδιό μου ? Με την εντολή ZBLK. Ανοίγει αυτόματα αρχείο που περιλαμβάνει τα block και τα xref που υπάρχουν στο σχέδιο με καταμέτρησή τους. Σημ.: Εναλλακτικά μπορείτε να χρησιμοποιήσετε την ZZS όπου : α. Επιλέγετε ένα block από αυτά που θέλετε και β. Ενημερώνεστε για το πόσα υπάρχουν και μπορείτε να δείτε που βρίσκεται το καθένα στο σχέδιο. Μπορείτε να κατεβάσετε την νέα Demo έκδοση 4.0 (πλήρης περιορισμένου χρόνου), χωρίς εγγραφή ή email εδώ.
