geotsimb

Και ένας κάπως διαφορετικός πίνακας : PIPE ROUGHNESS VALUES Jacques Chaurette p. eng., Fluide Design Inc. February 2003 Pipe absolute roughness values (RMS) Material Absolute roughness (in x 10-3) Absolute roughness (micron or m x 10-6) Riveted steel1 36-360 915-9150 Concrete1 12-120 305-3050 Ductile iron2 102 2591 Wood stave1 3.6-7.2 91-183 Galvanized iron1 6 152 Cast iron – asphalt dipped1 4.8 122 Cast iron uncoated1 10 254 Carbon steel or wrought iron1 1.8 45 Stainless steel1 1.8 45 (= 0,045 mm) Fiberglass3 0.2 5 Drawn tubing – glass, brass, plastic1 0.06 1.5 Copper2 0.06 1.5 Aluminium2 0.06 1.5 PVC2 0.06 1.5 Red brass2 0.06 1.5 Sources : 1. Cameron hydraulic data Book 2. Enginereed Software’s PIPE-FLO software www.engineered- software.com 3. Fiberglass Pipe Handbook, SPI Composites Institute

Πίνακας TISOFT και πανομοιοτυπος από NANSTEEL (https://www.nan-steel.com/news/pipe-roughness.html) Absolute Pipe Roughness Absolute Pipe Roughness is usually defined for a material and can be measured experimentally. Following table gives typical roughness values in millimeters for commonly used piping materials. Surface Material Absolute Roughness Coefficient - ε in mm Aluminum, Lead 0.001 - 0.002 Drawn Brass, Drawn Copper 0.0015 Aluminum, Lead 0.001 - 0.002 PVC, Plastic Pipes 0.0015 Fiberglass 0.005 Stainless steel 0.015 Steel commercial pipe 0.045 - 0.09 Stretched steel 0.015 Weld steel 0.045 Galvanized steel 0.15 Rusted steel 0.15 - 4 Riveted steel 0.9 - 9 New cast iron 0.25 - 0.8 Worn cast iron 0.8 - 1.5 Corroding cast iron 1.5 - 2.5 Asphalted cast iron 0.012 Galvanized iron 0.015 Smoothed cement 0.3 Ordinary concrete 0.3 - 3 Well planed wood 0.18 - 0.9 Ordinary wood 5

1.ΠΡΟΕΔΡΙΚΟ ΔΙΑΤΑΓΜΑ ΥΠ’ ΑΡΙΘΜ. 115 Καθορισμός ειδικοτήτων και βαθμίδων για τις επαγγελματικές δραστηριότητες: (α) της εκτέλεσης, συντή- ρησης, επισκευής και επιτήρησης της λειτουργίας μηχανολογικών εγκαταστάσεων σε βιομηχανίες και άλλες μονάδες, (β) του χειρισμού και της επιτήρησης ατμολεβήτων και (γ) της εκτέλεσης τεχνικού έργου και της παροχής τεχνικής υπηρεσίας για εργασίες ηλεκτροσυγκόλλησης και οξυγονοκόλλησης, καθορισμός επαγγελματικών προσόντων και προϋποθέσεων για την άσκηση των δραστηριοτήτων αυτών από φυσικά πρόσωπα και άλλες ρυθμίσεις 2. Υ.Α. οικ. 10735/651 Εγκατάσταση, Λειτουργία και Έλεγχος Ατμολεβήτων 3. Υ.Α. 16289/330-99(ΦΕΚ B987) Συμμόρφωση προς την οδηγία Ε.Ε. 97/23 περί δοχείων πίεσης η οποία αντικαταστάθηκε από την Κ.Υ.Α. 74124/ΔΤΒΝ 1431-2016 Προσαρμογή της ελληνικής νομοθεσίας προς την Οδηγία 2014/68/ΕΕ του Ευρωπαϊκού Κοινοβουλί- ου και του Συμβουλίου της 15ης Μαΐου 2014 για την εναρμόνιση των νομοθεσιών των κρατών μελών σχετικά με τη διαθεσιμότητα του εξοπλισμού υπό πίεση στην αγορά ΥΑ 10735_651-2012.pdf ΠΔ 115_12-ΦΕΚ200Α.pdf ΥΑ 74124_ΔΤΒΝ1431-2016.pdf

Περί αυτού πρόκειται ; ΕΓΧΕΙΡΙΔΙΟ ΜΕΤΡΗΤΩΝ & ΜΕΤΡΗΤΙΚΩΝ ΔΙΑΤΑΞΕΩΝ.pdf

Είχε εκδοθεί παλιά μια σειρά βιβλίων της 4Μ με τίτλο "Μελέτες {κλιματισμού, θέρμανσης κ.λ.π.} Από την θεωρία στην επίλυση με Η/Υ" της εκδοτικής εταιρείας ΤΕΚΔΟΤΙΚΗ ΣΕΛΚΑ-4Μ. Τα περισσότερα μάλλον έχουν εξαντληθεί αλλά ψάξε και στις ακόλουθες διευθύνσεις : https://www.protoporia.gr/ekdoseis-tekdotikh-selka-4m-10854/?items_per_page=128&page=1 https://www.tekdotiki.gr/index.asp?p=katalog

Για τις συνήθεις Η/Μ μελέτες κτιριακών εγκαταστάσεων τα σχεδιαστικά των εταιρειών που προανέφερες είναι επαρκή έχουν δε το πρόσθετο πλεονέκτημα ότι αυτοματοποιείται η σχεδίαση μέσα από το υπολογιστικό μέρος τους. Για μεγαλύτερη όμως ευελιξία ή για ιδιαίτερες περιπτώσεις, η γνώση του Autodesk REVIT ή AutoCAD MEP (για κτιριακές εγκαταστάσεις) καθώς και άλλων παρόμοιων σχεδιαστικών όπως π.χ. του AutoCAD PLANT 3D (για εξοπλισμό-σωληνώσεις βιομηχανικών εγκαταστάσεων) είναι επιθυμητή αν όχι απαραίτητη.

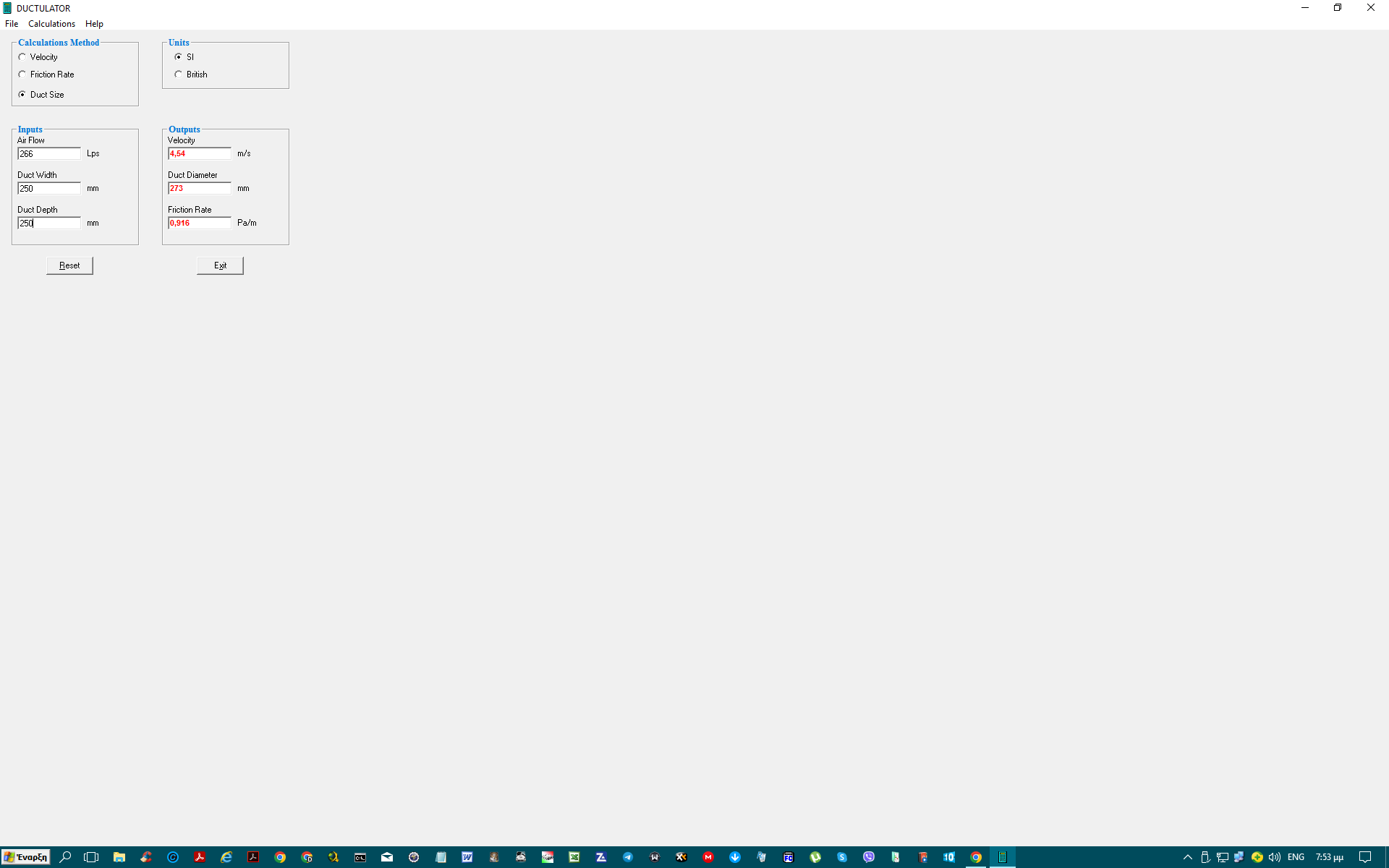

Εφαρμογή απλής διαστατολόγησης αεραγωγών (Εκτελείται απευθείας απο το αρχείο exe) DUCTULATOR.exe

Διόρθωση : h : ενθαλπία σε Kcal/Kg.h

Παροχή αέρα προσαγωγής (εξωτερικός+ανακυκλοφορία) : a. Vsa = RSH / 0.29*(trm-tsa) b. Vsa = RLH / 0.71*(wrm-wsa) c. Vsa = RTH / 1.2*(hrm-hsa) ΜΕΓΕΘΗ t : θερμοκρασία σε οC w : υγρασία σε gr/Kg ξ.α. h : ενθαλπία σε Kcal/Kg V : παροχή αέρα σε m3/h Θερμικά-Ψυκτικά φορτία σε Kcal/h RSH : Αισθητό θερμικό φορτίο χώρου RLH : Λανθάνον θερμικό φορτίο χώρου RTH : Ολικό θερμικό φορτίο χώρου ΔΕΙΚΤΕΣ rm : αέρας εσωτερικού χώρου sa : αέρας προσαγωγής

Βοηθητικός Πίνακας Συντελεστών Ετεροχρονισμού Ηλεκτρικών φορτίων Βοηθητικός Πίνακας Συντελεστών Ετεροχρονισμού.doc

Για Εμπορικές Αποθήκες-Κέντρα Αποθήκευσης & Διανομής βλέπε επίσης : - Πυροσβεστική διάταξη 6/2018 - Απόφαση αρ. 16410 Φ700.6/26-4-2018 (ΦΕΚ 1576Β/8-5-2018) - Παράρτημα IV της KYA Φ61/5542/72/17-1-2018 (ΦΕΚ 62Β/18-1-2018)

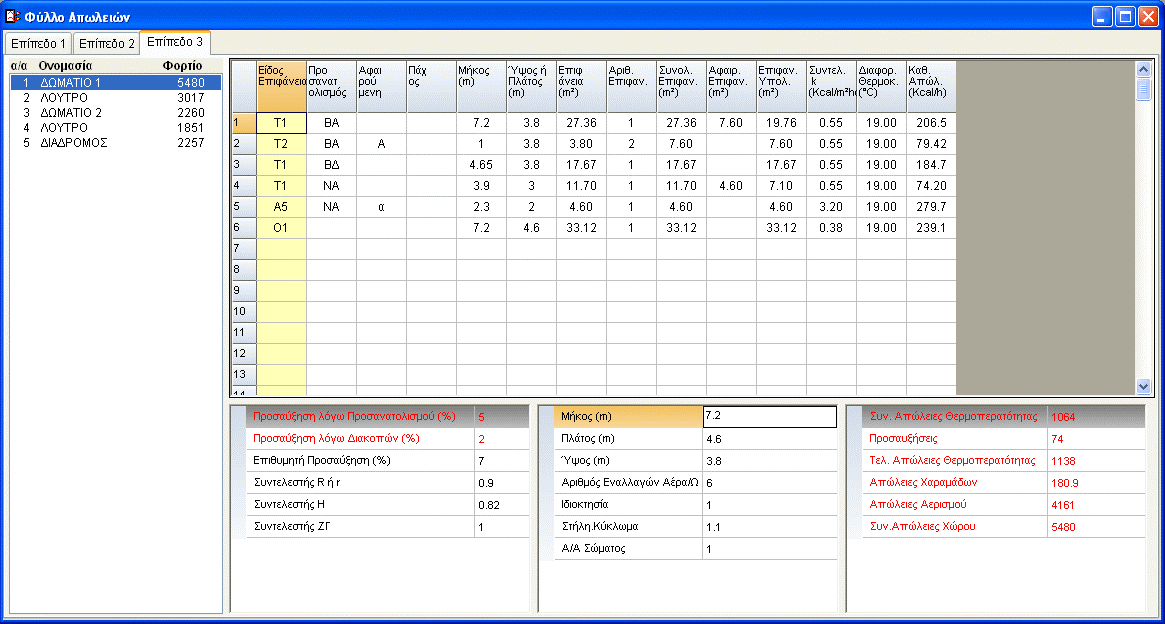

Τα προγράμματα της 4Μ, ίσως δε και τα περισσότερα ξένα είναι ανελαστικά ως προς την επιλογή διαφορετικών κατά περίπτωση μεθόδων υπολογισμού, δηλαδή στερούνται παραμετροποίησης. Ειδικά για τα προγράμματα της 4Μ θα πρέπει να ξέρεις ότι εξειδικευμένες απαιτήσεις καλύπτονται μόνο με έμμεσες μεθόδους όπως π.χ. η τροποποίηση κάποιων συντελεστών για συγκεκριμένο/ους χώρο/ους κ.λ.π. Στη συγκεκριμένη περίπτωση αφού δεν υπάρχει δυνατότητα επιλογής του τρόπου υπολογισμού των φορτίων αερισμού θα πρέπει να μηδενισθεί το ένα φορτίο για να μην προστίθεται στο άλλο. Το απόσπασμα οδηγιών που παρέθεσα άλλωστε είναι από το εγχειρίδιο της 4Μ. Όσον αφορά τα αποτελέσματα αυτά σχετίζονται με τις ενσωματωμένες ρουτίνες υπολογισμού και δεν είναι φυσικά γνωστή η διαδικασία εκτέλεσης των πράξεων. Ο αριθμός εναλλαγών αέρα λόγω φυσικού αερισμού νομίζω ότι θεωρείται ίσος με 0,5 εναλ./ωρα.

"Ο χρήστης μπορεί να επέμβει στον υπολογισμό καθώς του δίνεται η δυνατότητα να αλλάξει τις τιμές R (ή r), H και ZΓ ....... Aν κάποια από τις τιμές αυτές μηδενιστεί τότε οι απώλειες χαραμάδων μηδενίζονται, ενέργεια που θα πρέπει να γίνει όταν υπάρχει εξαναγκασμένος αερισμός (οπότε και υπερπίεση στο χώρο)"

"Η φωσφίνη μπορεί να αντιδράσει με ορισμένα μέταλλα και ιδιαίτερα με τον χαλκό, μπρούτζο, ασήμι και χρυσό προκαλώντας διάβρωση που αρχικά εμφανίζεται με μεταχρωματισμό του μετάλλου. Προφυλάξεις πρέπει να λαμβάνονται και για ορισμένους τύπους φωτοαντιγραφικού χαρτιού και μη εμφανισμένων φιλμ." https://www.apolimantikilg.gr/φωσφίνη/ "- Η φωσφίνη προσβάλει τα περισσότερα μέταλλα, γι' αυτό πριν από την εφαρμογή απομακρύνετε ή καλύψετε καλά μεταλλικά αντικείμενα και ιδιαίτερα χάλκινα και κράματα χαλκού. Δεν προσβάλει τον ανοξείδωτο χάλυβα." https://www.ellagret.gr/el/component/eshop/catalog/item/fitoprostateitika-proΪonta/3-ipokapnistika/19-aluminium-phosphide-57%-bb.html Απόσπασμα από το συνημμένο MSDS "10.5. Μη συμβατά υλικά Οξέα, νερό, μέταλλα όπως χρυσός, άργυρος, χαλκός, ορείχαλκος, και τα κράματά τους." PHOSTEC_SACHETS_(aluminium phosphide)_MSDS_v.2_18.02.15_GR.pdf

Το rapidshare.com έχει κλείσει εδώ και χρόνια
