gvarth

Είναι η χειρότερη περίπτωση και σε κάποια παλαιά ΦΕΚ αυτή εφαρμόζεται χωρίς να αποκλείεται να έχει εφαρμοστεί και σε πιο πρόσφατα .

Δεν γνωρίζω αν αυτό σε βολέψει . Κάνε μια δοκιμή .

Παρακαλώ .

Έρχεσαι σε επαφή με την εταιρεία όπου αγόρασες τον plotter ή επικοινωνείς μαζί τους on - line και τους ρωτάς ποιά έκδοση των drivers τυπώνει χωρίς περιθώριο Αυτό είναι το σύνηθες . Για το αντίστροφο μάλλον θα επιλέξεις εκτύπωση σε landscape .

Πρόσφατο Γιώργο . Σαν χθες Ακριβώς τη χρονιά που γεννήθηκα . Έχω τους 5 τόμους για το σχέδιο (σε μέγεθος Α3) του 1986 . Ακόμη και σήμερα , ανεκτίμητοι . Επίσης έχω Δομικά Υλικά και Οικοδομική του 197..και Beton Calender 1932 ! Τα βρήκα σε παλαιοπωλείο και τα "τσίμπησα" για λόγους αρχείου

Έτσι . Και τότε που δεν ήταν σε on-line βάσεις για "κατέβασμα" ήταν προσιτά στην τιμή .

Καλή και οικονομική λύση. Υπάρχουν on line και μέχρι πρόσφατα δωρεάν . Θα τα βρείς και εδώ .

Καλησπέρα Για να τυπώσεις χωρίς περιθώρια πρέπει να το υποστηρίζει και ο plotter σου αλλά και ο driver . Ο driver , αν δεν το υποστηρίζει ακόμη , μπορεί να το υποστηρίζει σε κάποια επόμενη έκδοση . Πάντως , η χωρίς περιθώρια εκτύπωση δεν είναι κάτι που συνηθίζεται δεδομένου ότι συνήθως γύρω από το σχέδιο μπαίνει ένα περίγραμμα . Βέβαια , για συγκεκριμένες περιστάσεις ίσως να είναι η ενδεδειγμένη εκτύπωση . Το μακρόστενο χαρτί ορίζεται στις custom ιδιότητες του χαρτιού και έχει πλάτος όσο το πλάτος του plotter και "μεγάλο" μήκος συγκριτικά με το πλάτος . Εκεί τυπώνουμε σχέδια μηκοτομών αγωγών ή οδών , σχέδια αναπλάσεων κ.λ.π.

Καλή σας μέρα . Φρονώ πως η επικοινωνία με τον μηχανικό του πελάτη σας αποτελεί την προσφορότερη λύση .

Φαίνεται να είναι θέμα plotter driver. Ή αναζητάς κάποιον καινούργιο ή ορίζεις χαρτί "μακρόστενο" , εφόσον τυπώνεις σε ρολλό οπότε τακτοποιείς το σχέδιό ου άνετα και δεν σε ενοχλούν τα αυξημένα περιθώρια . Πάντως περιθώρια της τάξης των 15 mm ακούγονται λογικά . Εσύ σε τι περιθώρια αναφέρεσαι ;

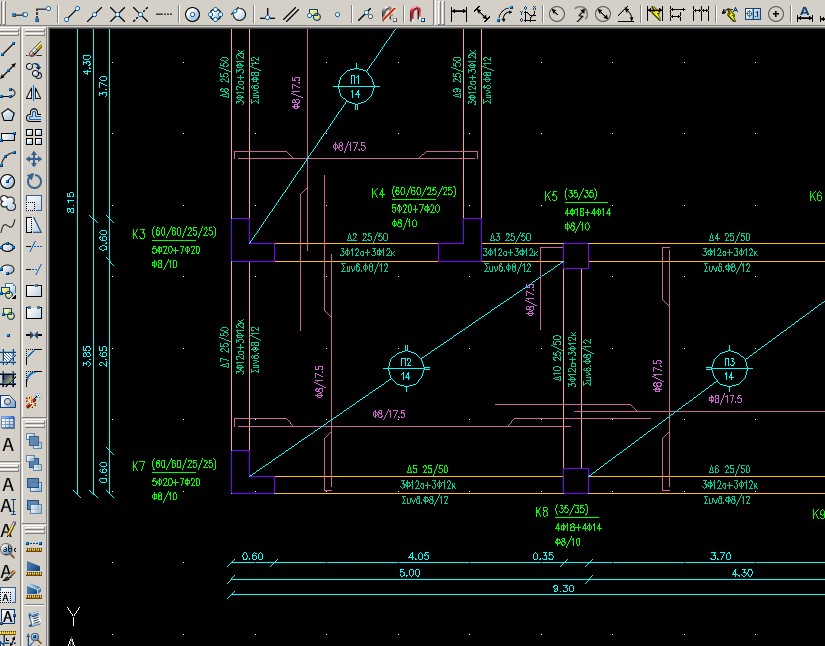

Η βασική ιδέα που "κρύβεται" πίσω από προμετρήσεις που βασίζονται σε σχέδια που έχουμε σε μορφή dwg είναι να υπάρχει κάποια οργάνωση ώστε το πρόγραμμα να βρίσκει και να "μετρά" όμοιες και συγκρίσιμες ποσότητες . Τοποθετούμε λοιπόν όλα τα δοκάρια στο layer DOKOI ώστε το πρόγραμμα να γνωρίζει σε ποιό layer θα βρεί αντικείμενα τύπου line και θα κρατήσει το μήκος τους ώστε να το αθροίσει . Βέβαια , επειδή η κάθε δοκός αποτελείται από δύο ευθύγραμμα τμήματα ίδιου μήκους , αυτό που θα βρεί το πρόγραμμα σαν σύνολο του μήκους , το διαιρεί δια 2 ώστε να έχουμε το σύνολο του μήκους των δοκών στο σχέδιο . Γι' αυτό είναι σημαντικό , όλα τα δοκάρια να είναι σχεδιασμένα στο ίδιο layer , με αδιάφορο το χρώμα , το πάχος γραμμής κ.λ.π. Για τα υποστυλώματα υπάρχει το ίδιο σκεπτικό , με μια μικρή όμως διαφοροποίηση : Το πρόγραμμα μετρά polylines που βρίσκονται σε συγκεκριμένο επίπεδο (STYLOI) και φυσικά αθροίζει το εμβαδό αυτών των polylines . Οι polylines πρέπει να είναι κλειστές (closed polylines) . Το σύνολο αυτό , πολλαπλασιασμένο με το μέσο ύψος ορόφου , μας δίνει σαν αποτέλεσμα έναν όγκο σκυροδέματος που ελάχιστα ποσοστιαία υπολείπεται από το ακριβές εμβαδό . Αντίστοιχη μεθοδολογία μπορεί να ακολουθηθεί και για τις πεδιλοδοκούς αρκεί να είναι σχεδιασμένες στο ίδιο layer . Σε επόμενη έκδοση του προγράμματος θα ενσωματωθεί και γι' αυτές η προεκτίμηση όγκου σκυροδέματος . Βέβαια , η διατομή ή θα πρέπει να είναι κοινή ή διατομή ή να γίνεται προεκτίμηση με βάσει κάποιες αντιπροσωπευτικές διαστάσεις (π.χ. 30/80 ή 30/120/80 ) που παραμετρικά θα ορίζονται . Παρόμοια ισχύουν και για τα γνωστά πέδιλα αλλά εκεί υπάρχει μια μικρή δυσκολία : Το να υπάρχει ενιαίος τρόπος με τον οποίο θα καταγράφονται/διαβάζονται οι διαστάσεις . Τα στατικά προγράμματα γενικά παράγουν αρχεία όπου δεν υπάρχει κοινός τρόπος απεικόνισης/ εμφάνισης αυτών των γεωμετρικών παραμέτρων. Αν υπήρχε ενιαίος τρόπος εμφάνισης , μετά ο όγκος σκυροδέματος υπολογίζεται σχετικά εύκολα . Προς το παρόν , από pm που έχω λάβει , ζητήθηκε μια εκτίμηση βάρους /μήκους οπλισμών σε συγκεκριμένο δομικό στοιχείο . Η επόμενη έκδοση λοιπόν θα περιλαμβάνει τέτοιες βελτιώσεις ώστε με κάποιο κλίκ σε δοκό να παίρνουμε και ενδεικτική προμέτρηση βάρους /μήκους οπλισμού . Παρόμοια αντιμετώπιση μπορεί να υλοποιηθεί και στους στύλους . Αρκεί το κείμενο με τις βοηθητικές πληροφορίες για δοκούς / στύλους , να είναι τοποθετημένο με συγκεκριμένη μορφή (format) αλλά να βρίσκεται σε συγκεκριμένα layers και μόνο . Edit : ( 21 / 1 / 2013 ) Προστέθηκε εκτίμηση όγκου πλακών με βάση μέσο πάχος πλάκας. Νέα έκδοση προγράμματος (1.1) Ανάλογα με το ενδιαφέρον που θα υπάρξει και βέβαια του διαθέσιμου χρόνου μου , θα ενσωματωθούν κι' άλλες δυνατότητες προεκτίμησης .

Το πρόγραμμα θα ανέβει και πάλι σε μερικές μέρες αφού γίνουν κάποιες αλλαγές που κρίθηκαν απαραίτητες . Για μερικές από τις αλλαγές αυτές ήδη έχουν γίνει προτάσεις από τα μέλη στις προηγούμενες σελίδες . Ευχαριστώ για το ενδιαφέρον .

Καλημέρα. Καλό ξεκίνημα στο http://www.biomassenergy.gr/forum/ και καλό κουράγιο στους εμπνευστές και δημιουργούς για να το εμπλουτίζουν και να το συντηρούν .

Καλησπέρα συνάδελφοι . Κάποιες φορές έχει τύχει να χρειάζεται να γίνει προμέτρηση όγκου σκυροδέματος , έστω χονδρικά από ξυλότυπο . Για διάφορους λόγους δεν ήταν δυνατή η πρόσβαση στα τεύχη υπολογισμού (π.χ. μελέτη συναδέλφου) . Το αρχικό σκεπτικό είναι να έχουμε οργανωμένα τα δεδομένα μας σε layers και μάλιστα όσον αφορά τα υποστυλώματα , να είναι κλειστές polylines ώστε να γίνει εμβαδομέτρηση και μετά , να υπολογιστεί το γινόμενο με ένα ενδεικτικό ύψος ορόφου . Άρα με απλή σκέψη έχουμε τον όγκο του σκυροδέματος για τα υποστυλώματα . Για τις δοκούς , αντίστοιχη είναι η θεώρηση λαμβάνοντας υπόψη και κάποιες ενδεικτικές (τυπικές) διαστάσεις δοκών. Το επόμενο χρονικό διάστημα θα υπάρχει και βελτίωση για απλή προμέτρηση οπλισμού σε επίπεδο συνολικού βάρους ράβδων σε συγκεκριμένα δομικά στοιχεία . Υπάρχει εδώ σχετικό πρόγραμμα βασισμένο στην VBA του Autocad , ανοικτό σε πρόσβαση για προσθήκες / τροποποιήσεις από τους συναδέλφους που κατέχουν το ... άθλημα. Εννοείται ότι οι παρατηρήσεις και τα σχόλιά σας θα βοηθήσουν στο να ενσωματωθούν νέες δυνατότητες στο απλό αυτό πρόγραμμα προμετρήσεων .

Πολύ καλό . Ευχαριστώ !
