Πάντα . Χρόνια τώρα , κανένα πρόγραμμα δεν παίρνει πρωτοβουλία να συλλέξει δεδομένα Να' σαι καλά. Ακριβώς αυτό συζητάμε . Την προμέτρηση/επιμέτρηση από τα σχέδια με σχετικά εποπτικό και εύκολο συνάμα τρόπο και με μεθοδολογία που θα βοηθά να μην ... ξεχνάμε Αν υπάρχει και δυνατότητα μετάβασης επί τόπου , η εικόνα θα είναι πιο σαφής. Αρκεί βέβαια να μην ζητάμε να επιμετρήσουμε με ακρίβεια οπλισμούς που ... καλύφθηκαν από το σκυρόδεμα

Καλημέρα Κάποια θέματα ίσως είναι εύκολο (και πρακτικότερο) να αντιμετωπισθούν στην VBA του ίδιου του Autocad . Βέβαια , γίνονται και σε Excel αλλά χρειάζεται να ανοίγεις , να μετακινείς , να κλείνεις παράθυρα κ.λ.π. Χάνεται η μπάλλα Παράδειγμα : Επιλογή οπλισμών πλάκας πάνω στην κάτοψη , Υπόδειξη ορίων πλάκας κ.λ.π. Κάποια άλλα βέβαια και θα στηθούν στο Excel. Δεν βολεύει όλα όμως. Θα ξεκινήσω κάτι και θα το ανεβάσω να το συζητήσουμε.

Σωστός . Η επιτόπου εποπτεία και διαμόρφωση εικόνας , είναι καθοριστική. Να ξεκινήσω κάτι απλό και εποπτικό και με παρατηρήσεις σταδιακά να το βελτιώνουμε ;

A Daily Dose of Architecture Seen and Not Seen AnArchitecture (Για Γερμανομαθείς) Archinect City of sound InHabitat Interactive Architecture Coffee with an architect Urban Omnibus Architecture Buzz ! ArchiBlock dezeen Freshome SubStudio design blog ArchiCentral Ακόμη περισσότερα θα βρείτε για να διαβάσετε εδώ ή και εδώ.

- Ικανότητα - Προσαρμοστικότητα - Διάθεση για παραπέρα απόκτηση γνώσης και εξέλιξη - Διπλωματικότητα και βέβαια γνωριμίες και πολιτικά "σκουντήματα"

Καλημέρα. Σε Ελληνική βιβλιογραφία , μόνο αυτό που ανέφερες έχω κατά νου. Ρίξε μια ματιά εδώ. Προσωπικά , σου προτείνω αυτό. Θα πρέπει φυσικά να το ξεφυλλίσεις ώστε να αποφασίσεις αν είναι κατανοητό και εύληπτο.

Σε μένα ήρθε την περασμένη Πέμπτη . Την υπέβαλλα Ιούνιο και την "ξεψάχνισαν" διότι θα μου επιστρέψουν το ... δυσθεώρητο ποσό των 152 Euro !

Και σε μένα. @apostolos55 , όποτε βρείς λίγο χρόνο , ρίξε μια ματιά.

Τα προγράμματα ήδη εγκρίθηκαν . Ευχαριστούμε.

Εγκρίθηκε το νέο αρχείο. Μπορείτε πλέον να έχετε πρόσβαση. Έγινε πολύ καλή δουλειά ! Θερμά συγχαρητήρια.

Σκέφτηκα να "μαζέψω" και κάποια βοηθήματα σε video . http://www.techtutor.tv/category/openoffice-calc Αρκετά θα βρείτε και εδώ. Εδώ έχει αρκετά για ... πνευματική τροφή. Εναλλακτικά , .

Ήδη καταγράφω παρατηρήσεις και σχόλια ώστε να ληφθούν υπόψη στη νέα έκδοση. Χρονικά την τοποθετώ μέσα στην ερχόμενη εβδομάδα αλλά δεν μπορώ να είμαι σίγουρος ακόμη. Το πιθανότερο είναι να υπάρχει ένα Layer με σημεία που όλα θα έχουν 0 υψόμετρο και ένα άλλο - μη ορατό - με τα σημεία να έχουν διατηρήσει και τις 3 συντεταγμένες τους. Σύντομα θα ανεβάσω Utility το οποίο επιτρέπει εύκολη ενημέρωση τέτοιων σημείων από δεδομένα σε φύλλο του Excel. Κατ' επιλογήν θα σχεδιάζεται Polyline μεταξύ των σημείων που ορίστηκαν αν και μελετάται η ένωση των σημείων να γίνεται με τρόπο και αλληλουχία που εμείς (οι τελικοί χρήστες) θα καθορίζουμε. Θα γίνουν και άλλες βελτιώσεις , κάποιες μικρές , άλλες μεγαλύτερες οπότε οι προτάσεις/ ιδέες είναι καλοδεχούμενες. Κάποιες ήδη υπάρχουν και εδώ. Ευχαριστώ για το χρόνο σας και τις παρατηρήσεις σας.

Στο 2007 , φορτώνεται αλλά ΔΕΝ φαίνεται τίποτε !

Δεν πειράζει. Στο ψάξιμο είμαι . Κάτι θα βρω. Τα άλλα που αναφέρεις τα είχα κατά νου , είναι χρησιμότατα και ήδη τα εφαρμόζω κατά περίπτωση.

Χμμμμ ... Καλός ! Έχεις όμως στο σύστημά σου τοπικές ρυθμίσεις όπου η υποδιαστολή είναι τελεία. Σωστά ; Αν είχες κόμμα , θα παράγεις το ίδιο αρχείο ; Βασικά ήθελα/αναζητώ να παράγεται το ίδιο csv ή txt αρχείο ανεξάρτητα από τις τοπικές ρυθμίσεις του καθένα μας.

Σε καμμία περίπτωση. Θέλεις να αφαιρέσω τη συνημμένη εικόνα καθώς και τις διευκρινήσεις που έκανα ; Το γενικό ζητούμενο είναι μία εξαγωγή συντεταγμένων η οποία , ανεξάρτητα με το τι έχει τεθεί σαν διαχωριστικό χιλιάδων , να δημιουργεί το αρχείο .xyz με τελεία σαν διαχωριστικό χιλιάδων. Και με κόμμα να το δημιουργεί , κανένα πρόβλημα . Δεν γίνεται όμως να είναι κόμμα και η υποδιαστολή και το διαχωριστικό χιλιάδων. Επίσης , οι συντεταγμένες των σημείων πρέπει να χωρίζονται με κενό. Αν χωρίζονται με κόμμα ενώ αυτό έχει χρησιμοποιηθεί και για διαχωριστικό χιλιάδων ή για υποδιαστολή , ζήτω που καήκαμε... Να' σαι καλά. Ευχαριστώ ! Ήδη δουλεύω πάνω σε δοκιμές για αποθήκευση σημείων μέσα από το πρόγραμμα αυτό όπου η υποδιαστολή θα είναι πάντα τελεία και οι συντεταγμένες θα χωρίζονται από κενά ή κόμματα (κατ' επιλογήν μας).

Ρίξτε μια ματιά εδώ ή και εδώ. Δεν αναφέρονται αποκλειστικά σε κυκλικές σκάλες αλλά αναλύουν τη μεθοδολογία.

Υπό συνθήκες , με κατάλληλο λογισμικό κάποιο άτομο που έχει άνεση και με το Cad και με τα Windows , το σχέδιο εύκολα το επαναφέρει σε διαχειρίσιμη μορφή με εξαίρεση το κείμενο και τις ρυθμίσεις των Layers. Προσοχή λοιπόν.

Παίδες , Συγχαρητήρια για το κουράγιο σας και καλή σας επιτυχία !

Κατανοητό συνάδελφε . Για το σκοπό αυτό είχα φτιάξει μια παλαιότερη έκδοση του προγράμματος την οποία είχα ανεβάσει στο #44 αυτού του thread. Λόγω του ότι υπήρξαν και υπάρχουν προτάσεις για βελτίωση , το πήγα κάποια βήματα παραπέρα. Βέβαια είναι δυνατόν να δοθεί επιλογή ώστε να γίνεται μόνο η αναγραφή υψομέτρου χωρίς να υπεισέρχεται στην τρίτη διάσταση. Το κρατώ σαν σημείο προς βελτίωση.

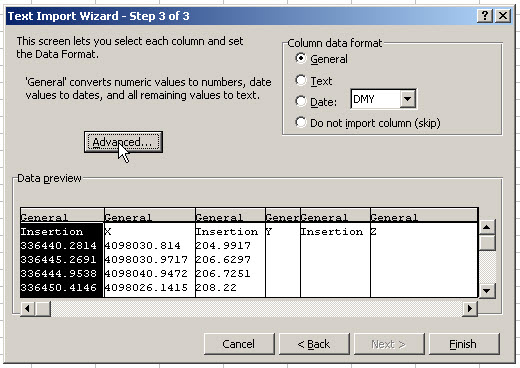

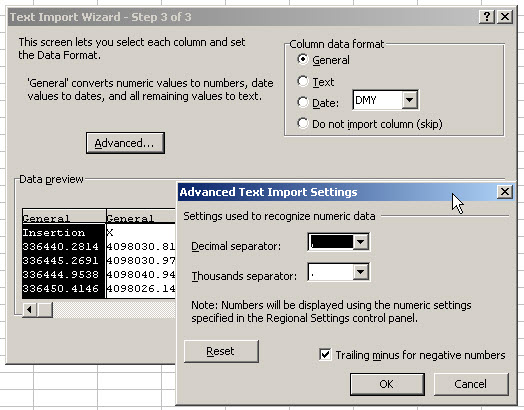

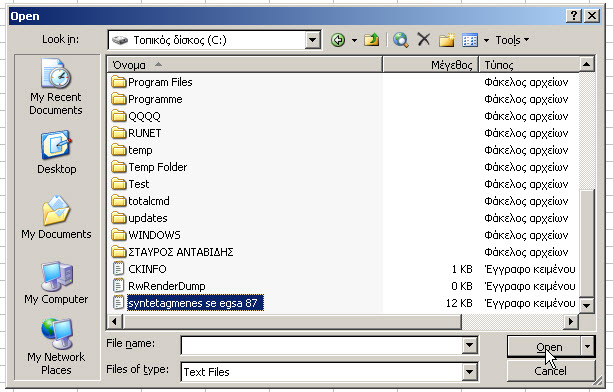

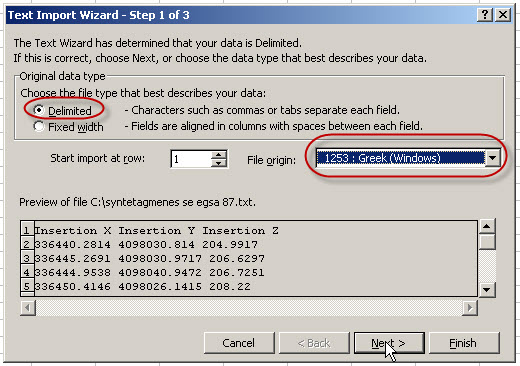

Συνέχεια με τις υπόλοιπες εικόνες για την περιγραφή της διαδικασίας Import from text file. Πιστεύω η διαδικασία να διευκολύνει όσους από εμάς ξεκινούν το ... παράτολμο έργο εισαγωγής ASCII αρχείων στο Excel

Βρίσκομαι ήδη σε φάση δοκιμών για την επόμενη έκδοση . Σύντομα θα ενεργοποιηθεί και πάλι η δυνατότητα αυτή. Ευχαριστώ για τα καλά σου λόγια.

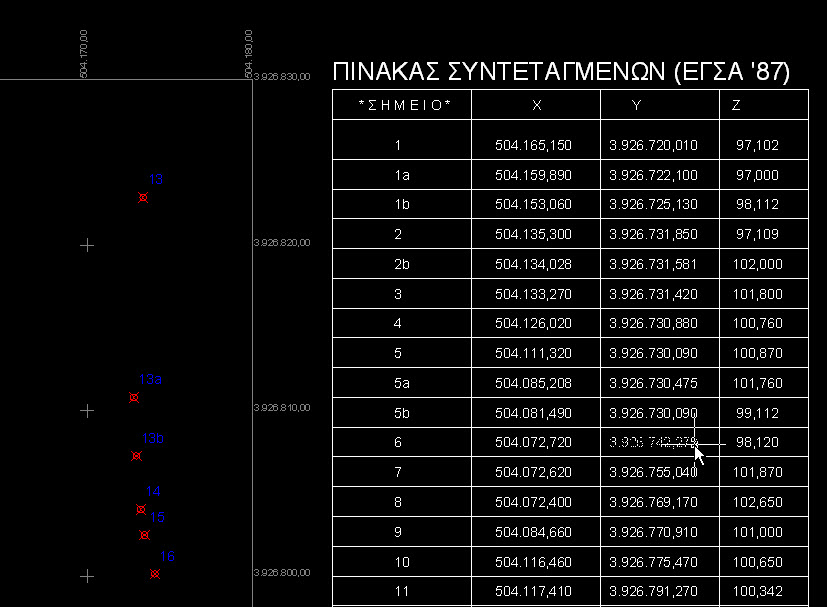

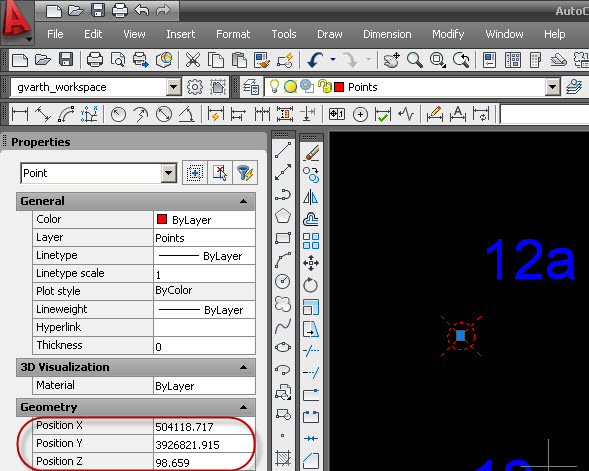

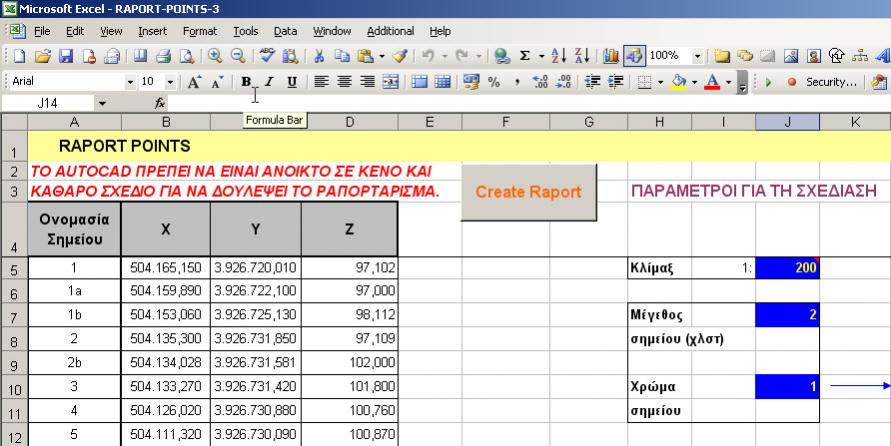

Μετά από προτάσεις και ιδέες που κατατέθηκαν εδώ ή μέσω e-mail , ανεβάζω σαν συνημμένο τη νέα έκδοση , και θα χαρώ να τη δοκιμάσετε και μέσω των προτάσεων να υπάρξουν βελτιώσεις που θα βοηθήσουν όλους μας. Η έκδοση αυτή σχεδιάζει σημεία σταυρουδάκια αντί για συνεχόμενες γραμμές στον κάνναβο και τοποθετεί σημεία με 3 διαστάσεις στην κατάλληλη θέση. Ο τύπος των σημείων καθορίζεται από μας με βάση το τι ισχύει με την PDTYPE στο Autocad. Το μέγεθος των σημείων καθορίζεται παραμετρικά ανάλογα με την κλίμακα που έχουμε καθορίσει. Δεν σχεδιάζει Polyline που ξεκινά από το πρώτο σημείο ως το τελευταίο. Η επιλογή θα ενεργοποιηθεί σε επόμενη βελτίωση. Απαιτείται να είναι ταυτόχρονα ανοικτό και το Autocad και μάλιστα σε κενό σχέδιο. Προς το παρόν , δεν δημιουργείται αρχείο . xyz . Γίνονται δοκιμές για την εξασφάλιση της χρήσης της τελείας σαν υποδιαστολή ανεξάρτητα με το τι έχει επιλεγεί στις τοπικές ρυθμίσεις. Βρίσκομαι σε καλό δρόμο. Θα το βρείτε εδώ. Πιστεύω να διευκολύνει.

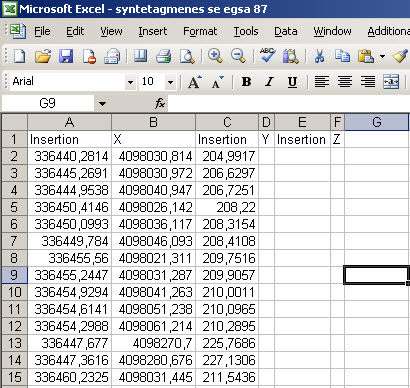

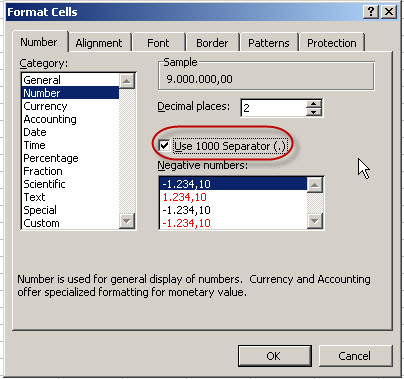

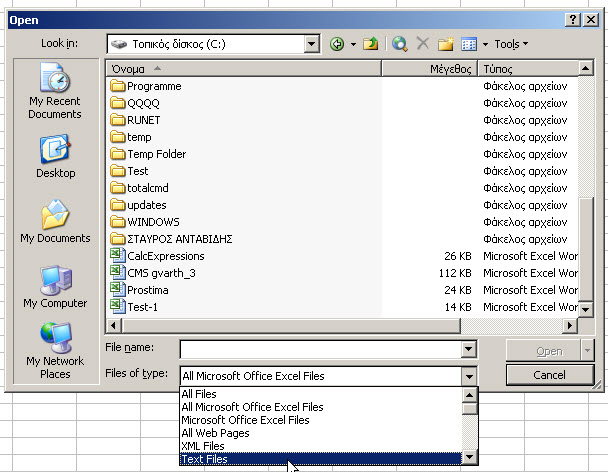

Ας προσπαθήσω να βοηθήσω λίγο. α. Διαχωριστικό χιλιάδων Αυτό ρυθμίζεται από τις τοπικές ρυθμίσεις στον πίνακα ελέγχου των Windows. Το Excel απλά κάνει χρήση αυτής της ρύθμισης. Αν το Excel ΔΕΝ εμφανίζει διαχωριστικό χιλιάδων , όποιο και αν έχει τεθεί, κοίταξε την συνημμένη εικόνα για τι πως μπορεί να γίνει. Πάντως , το σύμβολο της υποδιαστολής το παίρνει αυτόματα από τις τοπικές ρυθμίσεις (regional settings). β. Για το ολογράφως. Θα φροντίσω να του ρίξω μια ματιά σε πρώτη ευκαιρία. - UPDATE - Σύντομα θα ανέβει νέα έκδοση για το ραπορτάρισμα και βρίσκομαι σε φάση ελέγχου/δοκιμών. Ήδη ανέβηκε εδώ. Στις παρακάτω εικόνες φαίνεται με βήματα η εισαγωγή txt αρχείου στο Excel με ρύθμιση διαχωριστικού χιλιάδων αλλά και διαχωριστικού μεταξύ σντεταγμένων. Πιστεύω να βοηθήσει. Επειδή τα επισυναπτόμενα μπορεί να είναι έως 5 , στο επόμενο μήνυμα συνεχίζουμε με τις υπόλοιπες εικόνες για την περιγραφή της διαδικασίας.

Ορθώς τοποθετήθηκε ο @erling. @terry, υπάρχουν κάποιες λύσεις αλλά απ' ότι διαπίστωσα δεν βασίζονται στην αρχή του υδατογραφήματος. Απλά γιατί δεν μας δίνει τη δυνατότητα το Autocad να κλειδώσουμε επίπεδα ή οντότητες με κωδικό έναντι αλλαγών/παρεμβάσεων. Και μάλιστα το κλείδωμα θα έπρεπε να υλοποιηθεί με ισχυρή κρυπτογράφηση. Διάβασε και εδώ. Ακόμη περισσότερα θα βρείς εδώ.
