Από που το συμπεραίνεις; Παρεπιπτόντως,πόσοι είναι οι ενεργοί μηχανικοί στο φόρουμ; Δηλ. συμμετέχουν,συμβάλλουν κλπ; .

Αν έχεις άρτιο αριθμό ράβδων,σπάνε τα μισά. Αν έχεις περιττό, π.χ 5,σπάνε τα 3.

Δεξιά του Κ7 (εσωτερικό άνοιγμα ),έχουμε 4Φ14. Από αυτά σπάνε τα δύο πάνω.Είναι άγνωστο πόσο αριστερά και μέσα στη δοκό πρόβολο πάνε.Μπορεί λίγο,μπορεί μέχρι τέρμα. Τα 8Φ18 είναι όντως πρόσθετα,το καταλαβαίνεις και από τους γάτζους. Τώρα,η δοκός Δ9 έχει 8Φ20 στο άνοιγμα εκ των οποίων σπάνε τα 4Φ20 πριν την έμμεση στήριξη,άγνωστο που και πόσο πάλι,αν και την παλιά αυτή εποχή υπήρχαν κάποιοι ψευτοκανόνες που τηρούσαν οι σιδεράδες. Τις πάπιες 2Φ14 μην τις λαμβάνεις υπόψη,αφορούν την υποδοχή της άλλης δοκού που πατάει σε αυτή ( κι άλλη έμμεση στήριξη! ). Πάντως και γενικά,έτσι ήταν η πρακτική των ξυλοτύπων για τα ιδιωτικά έργα. Σημ. Τα montage συνήθως ήταν 2Φ10 και τα τσέρκια εξαράκια. georg coco: Τα πινακάκια εμπλουτίστηκαν μετά το 84,με κάποιο σκαρίφημα της διάταξης των οπλισμών δοκών κλπ. Σε βαριά οπλισμένες δοκούς φτιάχναμε αν όχι αναπτύγματα,τουλάχιστον κάποιο διευκρινιστικό σκαρίφημα πάνω στον ξυλότυπο και κοντά στο στοιχείο ( μιλάω πάντα για ιδιωτικά έργα ).

Εδώ έχουμε 8Φ18 πρόσθετα άνω.Τα 5 είναι πάπιες (κάμπτονται λοξά κάτω, δεξιά κι αριστερά της στήριξης ). Τα 3Φ18 είναι μονόπλευρες πάπιες ( ευθύγραμμα άνω στον πρόβολο και κάμπτονται λοξά κάτω στο εσωτερικό άνοιγμα). Προφανώς είναι καμπτοδιατμητικοί οπλισμοί.

Παιδιά,το 81 που ξεκίνησα επάγγελμα είμαστε 30 χιλ. μηχανικοί και σκεφτείτε τι ανοικοδόμηση είχαμε τότε μπροστά μας. Όχι ότι γίναμε πλούσιοι όλοι,αλλά υπήρχαν πολλές ευκαιρίες και κυρίως αξιοπρέπεια στις επιλογές μας. Κάναμε πολλά λάθη στα συλλογικά μας όργανα και βεβαίως δεν νοιαστήκαμε για τις επόμενες γενιές των συναδέλφων. Αυτό όμως είναι άλλη πικρή ιστορία.

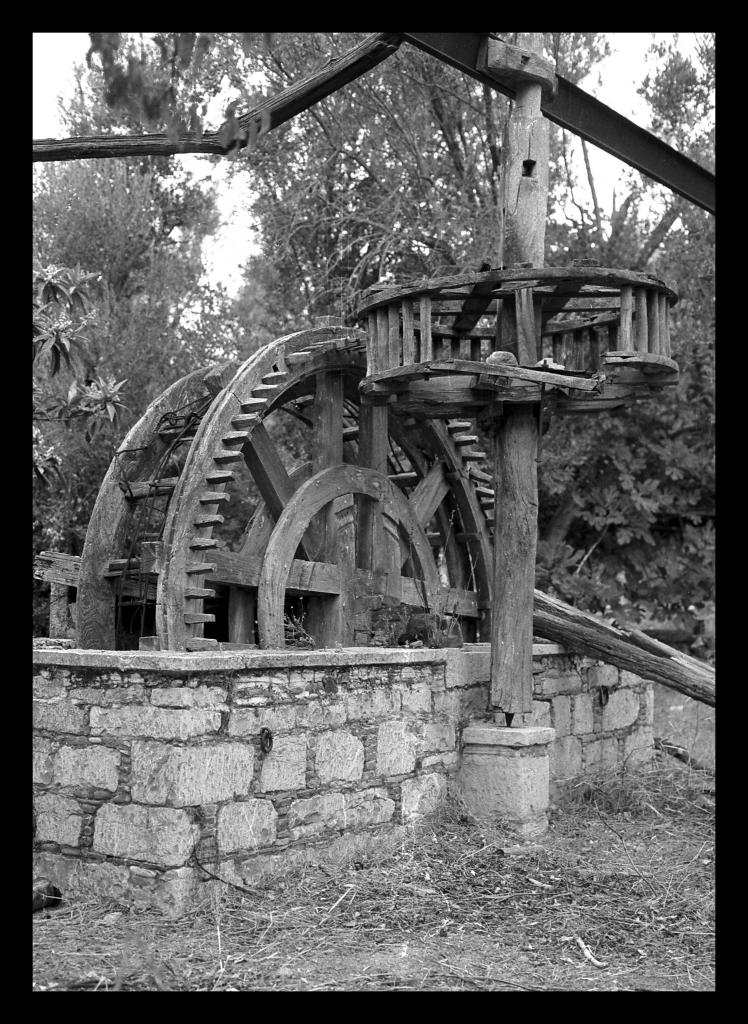

Νερόμυλος στα βόρεια της Χίου. Φωτό του 1990. Δεν μπορώ φανταστώ ότι υπάρχει σήμερα.

zulumpo: ευχαριστούμε για την φωτό και την ενημέρωση. Ροδόπουλος: δεν αμφιβάλλω ότι κατέχεις το θέμα.

Καμμιά αντίρρηση. Ας αρχίσουμε από τα εύκολα όμως: μια δοκιμαστική τομή. Και αν μπορεί ο συν. να μας στείλει κάποια ωραία φωτό. Υποψιάζομαι ότι η ρωγμή έχει βάθος λίγα χιλιοστά.

Αφού ο συν. θα κάνει διεύρυνση της ρωγμής, μπορεί να φτάσει και μέχρι τους οπλισμούς. Γιατί να αγοράσει μετρητή; Γιατί και καλά οι οπλισμοί να είναι χάλια;

Ίσως κάποιες προοπτικές υπάρχουν στις επισκευές-ενισχύσεις υπαρχόντων κτιρίων. Μελετοκατασκευές δηλαδή.

Προφανώς ο συν. έκρινε την βλάβη ελαφριά και πρότεινε την συγκεκριμένη απλή μέθοδο επισκευής.

Δεν φαίνεται να οφείλεται σε στατική ανεπάρκεια ( υπάρχει επάρκεια πάχους και οπλισμών ). Ενδεχομένως να αποδοθεί σε πρώιμες θερμικές επιδράσεις και συστολή ξηράνσεως. Μάλλον είναι μικρού βάθους και με μια απλή ρητινένεση να θεραπευτεί το πρόβλημα.

Είναι λογικό να αισθάνεσαι πελαγωμένος.Κι εγώ το ίδιο,αν και σε 2 χρόνια παίρνω σύνταξη! Ψάξε και διάλεξε αυτό που σ'αρέσει πιο πολύ να κάνεις.Μετά πάλεψε με πείσμα και αξιοπρέπεια από κάπου να το ξεκινήσεις.Αν βοηθήσει και λίγο η τύχη μπορείς! Καλό κουράγιο!

Αν δεν με ξεγελά η μνήμη μου,στον ΝΕΑΚ δεν υπήρχε ο συντ. ε. Έχουν εισαχθεί ήδη τα φάσματα σχεδιασμού. Τα ε υπήρχαν στον αντ/κό του 59 και τροποποιήθηκαν το 81 και το 85.

Θα προσπαθήσω να δώσω μια μερική απάντηση στο ερώτημα που είχα θέσει πέρσι. Στο συνημμένο δίνω ένα παράδειγμα εφελκυόμενης ράβδου και εξετάζω την επιρροή της κοχλιωτής σύνδεσης στην δυστένεια.Το συμπέρασμα είναι εντυπωσιακό. Παρακαλώ τους συναδέλφους να γράψουν τις παρατηρήσεις τους. Kser.pdf

Εντάξει στους εξώστες,αλλά στην περίπτωση του έρκερ θα υπάρχει επικοινωνία με τον εσωτερικό χώρο; Η σκοτία είναι μια περιοχή που εντάσσεις την αναπόφευκτη ρωγμή.

Συμπληρωματικά,στη 2η λύση να διαμορφώσεις σκοτία.

Γενικά,να αποφύγεις την λιθοδομή.Σκυρόδεμα και τα υπόλοιπα με τον στατικό σου. Επιτρέπεται δόμηση με τέτοια κλίση;

Εντάξει,ας πούμε πως είναι του 1000 Π.Χ Εξαιρετικό και αξίζει την ανάβαση! Μάθαμε και κάτι σήμερα..

Σ'ευχαριστώ για τις πληροφορίες. Ανεβάζω κι αυτή τη φωτό της εποχής. Ας την εντάξουμε επιεικώς στην Τεχνική..πατριδογνωσία και να δούμε την Κάρυστο πως ήταν το 1989. Εσύ θα καταλάβεις περισσότερα..

Άσχετο,αλλά πες μου πως είναι η παραλία σε πρώτο πλάνο σήμερα; Τσιμέντα,ξαπλώστρες κλπ;

Εντυπωσιακό! Είναι όντως 10.000 ετών; Φαίνεται σε εξαιρετική κατάσταση.. Επισυνάπτω μια φωτό που τράβηξα το 89 στην περιοχή της Καρύστου. Το βουνό στο βάθος είναι η Όχη;

Συνάδελφε,τι ακριβώς είναι αυτό που ανάρτησες; Φωτό; Αναπαράσταση;

Την απάντηση για τον ορισμό της ψαθωτής τον ξεπατίκωσα από την Οικοδομική του Α. Ζάννου ( ΕΜΠ 1977 ). Τώρα βλέπω ότι στην Οικοδομική του Χ. Αθανασόπουλου ( Θράκη 1984 ), ψαθωτή ορίζει την τουβλοδομή με διάκενο,π.χ 6+κ+6=19εκ. Ο Κ. Μπίρης στην Οικοδομική του αναφέρεται στις τουβλοδομές με διάκενα,χωρίς να τις ονοματίζει. Οι κόντρες έμπαιναν ανά 50εκ. περίπου.

Γιατι; Ξέρεις κάτι;
