Δες αυτό της Αυστριακής BioTech (http://www.acp-bioenergy.gr/frontend/articles.php?cid=129) Αλλά να πας σε Μηχανολόγο με εμπειρία σε εγκαταστάσεις κεντρικής θέρμανσης για την τεχνική μελέτη.

Εμάς ρωτάς; Ρώτα την Mitsubishi. Λέει ότι έχει πατέντα για την τεχνολογία ZUBADAN.

Και αν έρθουν οι γύφτοι με ελικόπτερα τύπου Apatsi AH 64 τι κάνουμε; Έχουμε καμιά νέα ιδέα;

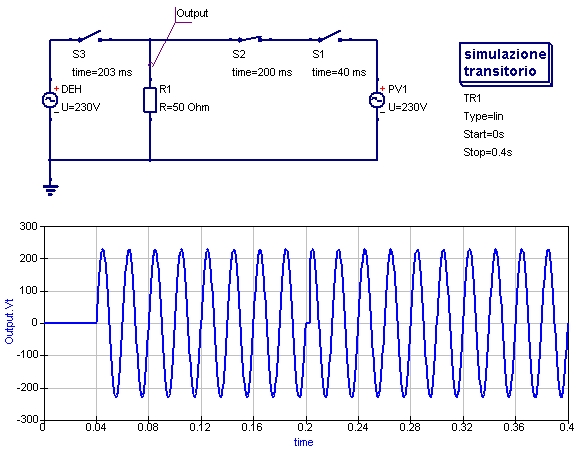

Η καλύτερη λύση είναι να κάνεις προσομοίωση ολόκληρου του ηλεκτρικού συστήματος. Δηλαδή να δεις αν οι μεταγωγικοί διακόπτες και τα διάφορα ρελαί είναι σωστά ρυθμισμένα.

Εφόσον μιλάμε για τόσο μεγάλο Φ/Β σύστημα ας αναλάβει το πλύσιμο η εταιρεία συντήρησης.

Εμείς στο μάθημα της Τεχνικής Θερμοδυναμικής τον κύκλο του Brayton τον λέγαμε κύκλο του Joule. Ο κύκλος του Joule χρησιμοποιείται στις μηχανές συνεχούς ροής (π.χ. αεριοστρόβιλοι) και είναι παρόμοιος με τον κύκλο του Otto.

Αυτά τα δεδομένα είναι χαρακτηριστικά των ηλεκτρονικών εξαρτημάτων και δεν μπορείς να τα αλλάξεις. Φυσικά και μπορείς να τα υπολογίσεις αν γνωρίζεις το μαθηματικό μοντέλο του εξαρτήματος αλλά θέλει πολύπλοκους υπολογισμούς. Για την τεχνική μελέτη ενός Φ/Β συστήματος επιλέγεις το κατάλληλο μέγεθος και τον τύπο του εξαρτήματος SPD αναλόγως με τα χαρακτηριστικά του string. Σε αυτή την περίπτωση η τάση Voc του string στους -10°C πρέπει να είναι μικρότερη από 1000 V. Δες εδώ για περισσότερες λεπτομέρειες http://file.yizimg.c...51817460192.pdf

Μαρσέλλος Θεράπων (1914-2005) Διπλωματούχος Πολιτικός Μηχανικός, γεννημένος στην Σμύρνη ήρθε ως πρόσφυγας στην Αθήνα το 1922. Υπήρξε ίσως ο μεγαλύτερος εργολάβος Δημοσίων Έργων και θεωρείται από πολλούς ως ο Πατριάρχης του κλάδου. Ασχολήθηκε σε όλο το φάσμα των τεχνικών έργων, κτίρια, βιομηχανικές εγκαταστάσεις, οδοποιία, λιμενικά, ενεργειακά και υδραυλικά ορισμένα από τα οποία ήταν πρωτοποριακά για την εποχή τους και την χώρα μας. Δούλεψε σε όλη την Ελλάδα και στο εξωτερικό, στις αραβικές χώρες, στην Σαουδική Αραβία (1976-1980) και στο Ιράκ (1980-1983) εκτελώντας σε αυτές έργα υποδομής, λιμάνια και πόλεις ολόκληρες.

Αυτός ο inverter που φορτίζει τις μπαταρίες με τάση της ΔΕΗ είναι AC/DC. Το αντίστροφο δηλαδή των inverters DC/AC των Φ/Β. Το ρεύμα των μπαταριών είναι συνεχές και για να τροφοδοτήσεις τα αυτόνομα συστήματα 1 και 2 με εναλλασσόμενο ρεύμα πρέπει να έχεις και έναν κλασσικό inverter DC/AC. Tην έξοδο του inverter DC/AC την οδηγείς σε έναν πίνακα αυτοματισμού και το πρόβλημα λύθηκε.

Ήταν μια ευκαιρία να γνωρίσουμε την τεχνολογία ZUBADAN της Mitsubishi.

Σε λίγο καιρό δεν θα τους ζηλεύεις καθόλου.... Με την μείωση της δαπάνης για την υγεία και τον αυστηρότερο έλεγχο των υπερκοστολογήσεων και των προμηθειών θα ψάχνωνται και αυτοί.

Θεωρητικά είναι σωστό το σκεπτικό αλλά τα δεδομένα από μετρήσεις των κατασκευαστών είναι πάντοτε πιο αξιόπιστα. Από τον κατάλογο μιας εταιρείας ατμοπαραγωγών για μονάδα δυναμικότητας 1000 kg/h ατμού με θερμοκρασία νερού τροφοδοσίας λέβητα 120°C και πίεση 10 bar έχουμε τις εξής καταναλώσεις: 61.3 kg/h πετρέλαιο (Diesel) 72.7 m3/h Φ/Α 28.2 m3/h υγραέριο Αφαίρεσε την ποσότητα πετρελαίου που απαιτείται για την προθέρμανση του νερού από τους 10°C στους 120°C για να δεις αν οι τιμές είναι ίδιες.

Να κάνεις προσομοίωση με το MATLAB/SIMULINK για να είσαι σίγουρος για την δυναμική του ηλεκτρικού κυκλώματος.

Σε αυτό το βιντεάκι έχει πολλά ηλεκτρολογικά διαγράμματα για προστασία από κεραυνούς Φ/Β συστημάτων με SPD. Αυτά είναι τα φίλτρα που λέει ο στρατιωτικός; Υπάρχουν και άλλα εξαρτήματα αλλά δεν νομίζω να αντέχουν σε πυρηνικό πλήγμα.

Δηλαδή ο κατάλογος του ΚΑΠΕ των πιστοποιημένων εγκαταστατών Φ/Β δεν ισχύει;

Με την εφαρμογή της ηλιακής γεωμετρίας βρήκα μια μαθηματική εξίσωση για φωτοβολταϊκά σε έδαφος με μηδενική κλίση που μου έδωσε πολύ καλά αποτελέσματα. Με μπλε χρώμα είναι από μια εξίσωση της βιβλιογραφίας (με b = 18°) και με κόκκινο χρώμα είναι η εξίσωσή μου (επίτηδες έβαλα αζιμούθια γωνία 72.15° δηλαδή b = 17.85° για να δω τις διαφορές). solare.bmp

Η ΔΕΗ λέει φτιάξε πρώτα το Φ/Β σύστημα και όταν θα είναι έτοιμο πέρνα πάλι για να το συνδέσω. Δεν θέλει καμμιά ειδική άδεια για τόσο μικρές εγκαταστάσεις.

Υποθέτωντας έναν συντελεστή τριβής f = 0.03 για την μεταφορά 120 kg/h υδρογόνου (πυκνότητας = 0.0825 kg/m3) σε έναν αγωγό ισοδύναμου μήκους 1000 m με επιτρεπόμενη πτώση πίεσης τα 110 mmH2O o Pavlov υπολογίζει μια διάμετρο σωλήνα d = 0.2 m επιλύωντας 2 εξισώσεις: C = ( f / ( 2 * 0.7852 ) )1/5 D = C ( Leq * Qv2 * ρ / ΔP )1/5 [m] Εμείς όμως εφόσον δεν γνωρίζουμε το f επιλύουμε 4 εξισώσεις (ρ = 0.0825 kg/m3, μ = 0.0088043113 cP): ΔP = ( f / 2 ) ( Leq / D ) ρ u2 C = ( f / ( 2 * 0.7852 ) )1/5 D = C ( Leq * Qv2 * ρ / ΔP )1/5 [m] και την εξίσωση του συντελεστή τριβής. Αν Re < 2100 τότε η ροή είναι στρωτή και το f = 64/Re Στην τυρβώδη περιοχή για να απλοποιήσουμε τους υπολογισμούς αν υποθέσουμε λείους τους σωλήνες. 1. f = 0.3164 / Re0.25, Blasius formula (2100 < Re < 100000 ) Reynolds: 25247.7278, f = 0.0251008887 u = 14.112118 [m/s], C = 0.458967906, Dot = 0.190967509 [m], ΔP = 1079.98497 [Pa] 2. f' = 0.0014 + ( 0.125 / Re0.32 ), f = 4 f' , McCabe formula (3000 < Re < 3000000) Reynolds: 25245.8215, f' = 0.00627763581, f = 0.0251105433 u = 14.109987 [m/s], C = 0.45900494, Dot = 0.19098193 [m], ΔP = 1080.01293 [Pa] Για το αρχικό πρόβλημα με το ζεστό νερό, αν υποθέσουμε Leq = 100 m και επιτρεπόμενο ΔP = 108 Pa, με την εφαρμογή αυτών των εξισώσεων (περίπτωση McCabe) έχουμε: Reynolds 3427.50716; f' = 0.0106409567, f = 0.0425638267 u = 0.0373681226 [m/s], C = 0.510098764, Dot = 0.0275223992 [m], ΔP = 107.997794 [Pa]

Η ΔΕΗ χρησιμοποιεί αλεξικέραυνα τύπου ακίδας Franklin για την προστασία των γραμμών μεταφοράς και των διαφόρων εξαρτημάτων. Οι αγωγοί των ΣΑΠ των κτιρίων σχηματίζουν έναν τεράστιο κλωβό. Τώρα δεν ξέρω αν αυτός είναι ο κλωβός του Faraday. Σήμερα χρησιμοποιούνται τα αλεξικέραυνα κρυστάλλων χαλαζία που έχουν την ιδιότητα αντί να συλλέγουν τον κεραυνό να τον απωθούν.

Τοποθεσία εγκατάστασης: Αλυκές Βόλου, Μαγνησίας σε ταράτσα κατοικίας Ισχύς έργου: 1,02 kWp Τύπος Φ/Β πάνελ: Sharp NA 85 W

Ποια ανάπτυξη; Εφόσον από το 2015 και ύστερα η τιμή της Φ/Β kWh, σύμφωνα με την νομοθεσία μας, θα είναι μειωμένη κατά 75% σε σύγκριση με την σημερινή. Μόνο αν καταφέρουμε να αυξήσουμε καμιά 10αριά φορές την σημερινή απόδοση των ηλιακών συστημάτων με συγκεντρωτικά συστήματα, ORC, κλπ. Αλλά και πάλι τίποτα δεν είναι σίγουρο. Με έναν απλό νόμο τα καταστρέφουν όλα.

Πολύ καλή η εργασία αλλά δεν τα έχει όλα. Ας πούμε για τους ηλεκτρικούς κινητήρες εγώ έχω και τα σύμβολα: του σύγχρονου κινητήρα του κινητήρα συνεχούς ρεύματος του ασύγχρονου τριφασικού κινητήρα βραχυκυκλωμένου δρομέα κλπ Στα DIN 40715 έχει όλα τα ηλεκτρολογικά σύμβολα των ηλεκτρικών μηχανών Ε.Ρ. Επίσης για τους μετασχηματιστές έχω και τον μετασχηματιστή με τρία τυλίγματα....

Γειά σου φίλε μας. Σωστά το σκέφτηκες. Ο μεγαλύτερος σωλήνας είναι πιο ακριβός αλλά θα έχεις λιγότερες απώλειες πιέσεως αλλά και λιγότερο θόρυβο. Στις σημειώσεις σου λέει ότι η μέγιστη ταχύτητα για οικιακές εγκαταστάσεις είναι τα 0.4 m/s. Αν η ταχύτητα, με την διάμετρο που θα επιλέξεις, είναι μεγαλύτερη από 0.2 m/s θα είσαι ok. Κανονικά ο υπολογισμός της βέλτιστης διαμέτρου είναι αρκετά δύσκολος λόγω των πολλών παραμέτρων. Ένας τύπος για την βέλτιστη διάμετρο δηλαδή την πιο οικονομική είναι ο εξής: d = 366 Q0.53μ0.03ρ-0.37 [mm] όπου Q = παροχή, kg/s μ = ιξώδες, m Nm-2s ρ = πυκνότητα, kg/m3

Είναι freeware αλλά μετά από 15 μέρες υπάρχουν ορισμένοι περιορισμοί στην χρήση του. Δες το HyCAD το οποίο δεν έχει κανέναν περιορισμό και οι εντολές του μοιάζουν πολύ με τις εντολές του AutoCAD. Κινέζικο προϊόν. Για να τους φτάσουμε εμείς θα πρέπει να περάσουν ακόμα 200-300 χρόνια...

Ούτε τον κατάλογο δεν μπορώ να κατεβάσω αλλά έμαθα αρκετά για τα μυστικά της αντικεραυνικής προστασίας από διπλωματικές εργασίες. 1. ΑΝΤΙΚΕΡΑΥΝΙΚΗ ΠΡΟΣΤΑΣΙΑ ΦΩΤΟΒΟΛΤΑΪΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 2. ΜΕΛΕΤΗ ΥΠΕΡΤΑΣΕΩΝ ΛΟΓΩ ΚΕΡΑΥΝΩΝ ΣΕ ΦΩΤΟΒΟΛΤΑΙΚΕΣ ΔΙΑΤΑΞΕΙΣ
