Στο βιβλίο "Ηλεκτρικές Εγκαταστάσεις" του Β. Στεργίου, εκδόσεις Ίων, έχει υποδειγματικές ηλεκτρολογικές μελέτες για κατοικία. Περιέχει διάφορα σχέδια, την κατανομή των γραμμών στις 3 φάσεις, καθώς και σχέδια της συνδεσμολογίας του τριφασικού πίνακα της εγκατάστασης.

Υπολογισμός της μάζας του αέρα που εξέρχεται από το δοχείο κατά την φάση θέρμανσης (10-20 min) για να διατηρηθεί σταθερή πίεση 760 mmHg. ρ = MW * 273.15 * P / (22.4 * T * 760) kg/m3 MW = 28.9 kg/kmol P, απόλυτη πίεση σε mmHg T, απόλυτη θερμοκρασία σε Kelvin 10C ρ = 1.2446 kg/m3, V = 10 m3 m = ρ * V = 1.2446 * 10 = 12.446 kg 90C ρ = 0.9704 kg/m3, V = 10 m3 m = ρ * V = 0.9704 * 10 = 9.704 kg Άρα Δm = 12.446 - 9.704 = 2.742 kg. Η συνολική μάζα αέρα που εισέρχεται κατά την φάση της ψύξης λόγω της συστολής είναι πάλι 2.742 kg. Υποθέτουμε τώρα ότι ο ατμοσφαιρικός αέρας του δοχείου θερμαίνεται απότομα από τους 10C στους 90C με την βάννα για την εξαγωγή του αέρα κλειστή (ισόχωρος μεταβολή). Οι αντλίες ψεκασμού ύδατος από την κορυφή και εξαγωγής ύδατος από τον πυθμένα θεωρούμε ότι διατηρούν σταθερό τον αέριο όγκο (V = 10 m3). Η πίεση στο δοχείο θα ανέλθει λόγω της θέρμανσης και η τελική πίεση στους 90C σύμφωνα με τους νόμους των τελείων αερίων θα είναι 1.28 atm. Pin * V / Tin = Pfin * V / Tfin άρα Pfin = Pin * Tfin / Tin = 760 * (273.15 + 90) / (273.15 + 10) = 974.727 mmHg = 1.28 atm Η αύξηση της πίεσης στην χειρότερη περίπτωση είναι ελάχιστα μεγαλύτερη από την ατμοσφαιρκή πίεση και αποκλείεται η έκρηξη του δοχείου λόγω υπερπίεσης. Παρακάτω δίνονται οι υπολογισμοί επαλήθευσης λόγω εσωτερικής πίεσης. ΥΠΟΛΟΓΙΣΜΌΣ ΠΑΧΟΥΣ ΤΟΙΧΩΜΑΤΟΣ Εσωτερική διάμετρος δοχείου: 2400 mm Πίεση σχεδιασμού: P = 1.5 * 1.28 = 1.92 atm = 1.92 bar = 0.192 N/mm2 Θερμοκρασία σχεδιασμού: Τ = 100C Για ανοξείδωτο χάλυβα AISI 316 η επιτρεπόμενη τάση στους 100C είναι 150 N/mm2 A. ASME Sec. VIII Div. I για κυλινδρικό κέλυφος: s = c + P * Ri / (100 * f * J - 0.6 * P) P = 1.92 bar J = 1 welded joint factor ή συντελεστής ραφής ΤΟΤΕΕ 2841/86 f = 15.29 kgf/mm2 c = ανοχή λόγω διάβρωσης 0 - 2 mm s = c + 1.92 * 1.2 * 1000 / (100 * 15.29 - 0.6 * 1.92) = c + 1.508 mm B. BS British Standards για κυλινδρικό κέλυφος: s = c + P * D / (2 * J * f - P) P = 1.92 bar = 0.192 N/mm2 J = 1 welded joint factor ή συντελεστής ραφής ΤΟΤΕΕ 2841/86 f = 150 N/mm2 c = ανοχή λόγω διάβρωσης 0 - 2 mm s = c + 0.192 * 2.4 * 1000 / (2 * 150 - 0.192) = c + 1.537 mm Αν υποθέσουμε ότι οι μελετητές έλαβαν ανοχή λόγω διάβρωσης 2 mm προκύπτει πάχος τοιχώματος του κυλινδρικού κελύφους 3.5 mm που συμφωνεί με τα δεδομένα που μας έδωσες. Για τον υπολογισμό κατάρρευσης λόγω υποπίεσης (ελαστική αστάθεια) δίνονται οι εξισώσεις υπολογισμού από τα διάφορα εθνικά standards. Οι μελετητές του δοχείου σίγουρα θα έλαβαν υπόψη τους και την αντοχή σε υποπίεση εφόσον η επαλήθευση ελαστικής ευστάθειας επιβάλλεται και από τους κανονισμούς. Αυτό επιβεβαιώνεται και από το γεγονός ότι το δοχείο λειτουργούσε για μεγάλο χρονικό διάστημα χωρίς προβλήματα (τουλάχιστον 15 χρόνια). Μήπως λόγω της κυκλικής θερμοκρασιακής καταπόνησης του υλικού μειώθηκε η επιτρεπόμενη τάση και το πάχος των τοιχωμάτων του δοχείου ήταν πλέον ανεπαρκές;

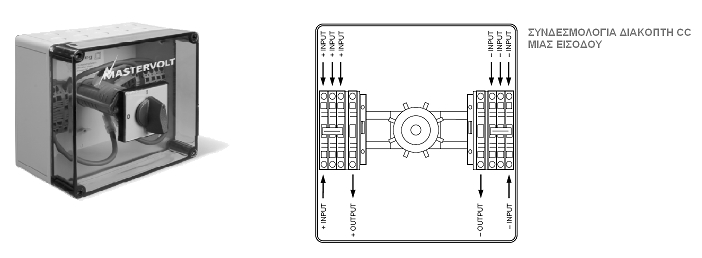

Διακόπτης DC μιας εισόδου της Mastervolt για Φ/Β εγκαταστάσεις Δύναται να δεχθεί μέχρι 4 strings Φ/Β πλαισίων και τοποθετείται μεταξύ των Φ/Β πλαισίων και του inverter όπως προβλέπεται από τον κανονισμό IEC 60364-7-712. Διαστάσεις 180x182x145 mm, Μέγιστη διατομή καλωδίων 4 mm2, Ονομαστική Ισχύς 600 V / 25 A έξοδος Βαθμός προστασίας: IP 65, Βαθμός ασφαλείας: Class II, Θερμοκρασία περιβάλλοντος: -20C μέχρι 70C Δεδομένου ότι η έξοδος του Διακόπτη DC συνδέεται μόνο με inverters οι οποίοι περιλαμβάνουν στο εσωτερικό τους απαγωγείς υπέρτασης από την πλευρά DC δεν είναι απαραίτητο να περιέχει μια περαιτέρω προστασία για υπερτάσεις.

ε, καλά τώρα... και το ανηψάκι μου που τελείωσε με χίλια ζόρια το γυμνάσιο προσλήφθηκε στην Mercedes-Benz και έχει ένα μισθό που εγώ ούτε στον ύπνο μου θα δω. Τι σημαίνει αυτό; Ότι είναι εγκέφαλος;

Αυτά μόνο στην Ελλάδα γίνονται.... άστα να πάνε... εγώ ήθελα να αγοράσω ένα απλό μετρητή παροχής Φ/Α για να κάνω ορισμένα πειράματα ρευστοδυναμικής και οι αντιπρόσωποι μου έκαναν ολόκληρη ανάκριση.... τι τον θέλεις αυτό... πού θα τον βάλεις κλπ. Όσο για την διάμετρο του αγωγού Μπουργκάς-Αλεξανδρούπολη την έμαθα από το βιβλίο "Ο Τρίτος Παγκόσμιος Πόλεμος" του Στριγγά και το ότι οι τάσεις δικτύου από 220/380 V πήγαν στα 230/400 V το έμαθα από το "Σύγχρονες Ηλεκτρικές Εγκαταστάσεις" του Μπιτζιώνη. Edit: @aggela27 υπάρχει μια εργασία στην διεύθυνση: http://tesi.cab.unipd.it/26096/1/Tesi_Laurea_Specialistica_Massimo_Dal_Maso.pdf Ίσως να βρεις καμιά χρήσιμη πληροφορία.

Και εγώ θα ήθελα πληροφορίες ή και τεχνική μελέτη αν είναι δυνατόν για την χρήση Φυσικού Αερίου στην παραγωγή ηλεκτρικής ενέργειας όπως η συσκευή EcoPower (πραγματοποιεί ολόκληρο τον κύκλο του Rankine). Διαφημίστηκε η παραπάνω συσκευή σε Δελτίο του ΤΕΕ αλλά ούτε ένας συνάδελφος Μηχανικός δεν έγραψε σχετικό άρθρο. Δηλαδή θέλω να μάθω αν συμφέρει οικονομικά αντί για Φ/Β εγκατάσταση σε αγροτεμάχιο να κατασκευάσω ένα τέτοιο σύστημα για να έχω μεγαλύτερο κέρδος εφόσον θα δουλεύει 24 ώρες το 24ωρο ανεξάρτητα από τις καιρικές συνθήκες.

Συμφωνώ με τις οδηγίες της @tsilena αλλά μπορείς να κάνεις και 3D σχέδιο της εγκατάστασης με το MicroStation έτσι ώστε να ελέγξεις σε πραγματικό χρόνο τις σκιές που προκαλούνται (κυρίως στις 21 και 22 Δεκεμβρίου) από τις διάφορες γωνίες και τις αποστάσεις των σειρών. Για τόσο μεγάλη επένδυση νομίζω ότι αξίζει το κόπο μια φωτορεαλιστική απεικόνηση της όλης εγκατάστασης όπως έγινε με τον Φ/Β σταθμό της Μεγαλόπολης από την ΔΕΗ. Τα Suntech 260-270-280 Wp για την ακρίβεια έχουν διαστάσεις 1956x992x50 mm και βάρος 23 kg (για στατικούς υπολογισμούς των βάσεων). Παρατήρηση: Μην κάνετε διαδοχικές δημοσιεύσεις. Για να πραγματοποιήσετε οποιαδήποτε αλλαγή στο περιεχόμενο του κειμένου ή για να συμπληρώσετε το μήνυμα που δημοσιεύσατε, χρησιμοποιείστε την εντολή "Επεξεργασία". Παρακαλώ διαβάστε τους Κανόνες Συμμετοχής! Ευχαριστώ,ilias

Δηλαδή ο κατάλογος του ΚΑΠΕ με τους μελετητές και εγκαταστάτες που έχουν δικαίωμα για Φ/Β συστήματα δεν ισχύει;

Καλύτερα αλουμίνιο γιατί όταν βρεθεί σε διαβρωτικές συνθήκες, υφίσταται επιφανειακή διάβρωση η οποία όμως σταματά ή επιβραδύνεται εξαιτίας του σχηματισμού ενός στρώματος οξειδίου το οποίο λειτουργεί προστατευτικά για το υπόλοιπο μέταλλο.

Αυτό δεν είναι ερώτηση. Το σπίτι έχει ρεύμα αλλά δεν είναι στο όνομα του ιδιοκτήτη εφόσον υπάρχει εμπορική επιχείρηση. Αν εξαιρείται το ισόγειο τότε θεωρείται κτίριο χωρίς μετρητή και επομένως δεν εντάσσεται στο ειδικό πρόγραμμα.

Σύμφωνα με το άρθρο 1 παρ. 4 δικαίωμα ένταξης στο Πρόγραμμα έχουν φυσικά πρόσωπα μη επιτηδευματίες και φυσικά ή νομικά πρόσωπα επιτηδευματίες που κατατάσσονται στις πολύ μικρές επιχειρήσεις, τα οποία έχουν στην κυριότητα τους το χώρο στον οποίο εγκαθίσταται το φωτοβολταϊκό σύστημα. Σύμφωνα με το άρθρο 2 παρ. 1 προϋπόθεση για την ένταξη φωτοβολταϊκού συστήματος στο Πρόγραμμα είναι η ύπαρξη ενεργής σύνδεσης κατανάλωσης ηλεκτρικού ρεύματος στο όνομα του κυρίου του φωτοβολταϊκού στο κτίριο όπου το σύστημα εγκαθίσταται. Κατά την γνώμη μου ο ιδιοκτήτης του κτιρίου δεν έχει το δικαίωμα να ενταχθεί στο πρόγραμμα: α) εφόσον έχει την κυριότητα του χώρου αλλά δεν είναι επιτηδευματίας β) και δεν υπάρχει ενεργή σύνδεση κατανάλωσης ηλεκτρικού ρεύματος στο όνομά του εξαιτίας της ύπαρξης ενός μόνο μετρητή και της αλλαγής χρήσης μέρους του κτιρίου. Ούτε ο επιτηδευματίας έχει το δικαίωμα να ενταχθεί στο πρόγραμμα εφόσον δεν έχει την κυριότητα του χώρου στον οποίο εγκαθίσταται το φωτοβολταϊκό σύστημα.

Μπορεί να βάλει στέγαστρο πάνω από την τροχοβίλα ο πελάτης και να τοποθετήσει τα Φ/Β στο στέγαστρο. Θεωρείται χώρος στάθμευσης και εντάσσεται στα αναπτυξιακά προγράμματα.

Φυσικά και θα εξεταστούν όλες κατά σειρά προτεραιότητας. Όμως είναι πάρα πολλές οι αιτήσεις για τις ΑΠΕ και απαιτείται κάποιο εύλογο χρονικό διάστημα για την εξέτασή τους. Edit: Δημόσια διαβούλευση ξεκίνησε εχθές, Τετάρτη, η Ρυθμιστική Αρχή Ενέργειας (ΡΑΕ), με στόχο να βάλει τάξη στον τρόπο αδειοδότησης των φωτοβολταϊκών και λοιπών ΑΠΕ. Η δημόσια διαβούλευση θα διαρκέσει έως τις 31 Μαρτίου 2011. http://www.energia.gr/article.asp?art_id=44581

Ίσως και η ΔΕΗ να μας παρέχει αντίστοιχο κατάλογο. Τα χαρακτηριστικά λειτουργίας του ηλεκτρικού δικτύου της ENEL είναι ίδια με αυτά της ΔΕΗ. Άρα κατά την γνώμη μου οι inverters που αναφέρονται στον κατάλογο θα εγκρίνονται για σύνδεση με το δίκτυο της ΔΕΗ ! Οι Ηλεκτρολόγοι ως πιο ειδικοί επί του θέματος θα μας διαφωτίσουν περαιτέρω για πιθανά προβλήματα...

Το ίδιο κάνει και η ENEL. Έχει έγγραφο στο οποίο αναφέρονται ποια μοντέλα των inverters συγκεκριμένων εταιρειών επιτρέπονται για σύνδεση με το δίκτυό της. Της SMA ήταν μόνο μονοφασικοί. Ίσως σε νέα έκδοση του καταλόγου να υπάρχουν και τριφασικοί. http://www.enel.it/it-IT/doc/reti/enel_distribuzione/Elenco_dispositivi_DK5940_Ed_48_TI.pdf

Από εγκατάσταση Φ/Β συστήματος σε ταράτσα σχολείου είδα ότι χρησιμοποιούν καλώδια βαρέως τύπου 0.6/1 kV. Στην συγκεκριμένη μελέτη χρησιμοποιούνται: καλώδιο μονοπολικό, διπλής μόνωσης FG7(O)R 0.6/1 kV, διατομής 1x6mm2 a. σύνδεση των εν σειρά πλαισίων b. σύνδεση των πόλων της κάθε ομάδας πλαισίων μέχρι τους πίνακες παραλληλισμού καλώδιο τριπολικό (ένα για κάθε ομάδα), διπλής μόνωσης FG7(O)R 0.6/1 kV 3G6, διατομής 3x6mm2 a. σύνδεση από τους πίνακες παραλληλισμού μέχρι τον γενικό πίνακα χειρισμών Φ/Β πεδίου DC b. σύνδεση από τον γενικό πίνακα χειρισμών Φ/Β πεδίου DC μέχρι τους inverters c. σύνδεση εξόδου inverters με τον γενικό πίνακα διεπαφής AC καλώδιο πενταπολικό, διπλής μόνωσης FG7(O)R 0.6/1 kV 5G6, διατομής 5x6mm2 a. σύνδεση εξόδου γενικού πίνακα διεπαφής AC με το δίκτυο της ΔΕΗ

Για τιμές γεωγραφικού πλάτους από 25ο μέχρι 45ο η καμπύλη Monegon προσεγγίζεται ικανοποιητικά από την μαθηματική σχέση: L / H = 0,0042 φ φ - 0,1661 φ + 2,8653 φ = γεωγραφικό πλάτος Για καλύτερο έλεγχο των σκιών κατά την διάρκεια της οποιαδήποτε ημέρας του έτους εγώ χρησιμοποιώ το MicroStation. Έτσι λαμβάνω υπόψη εκτός από τις γεωγραφικές συντεταγμένες και τις κλίσεις του εδάφους.

Δοκίμασα στο ZWCAD 2009 με 3D orbit+render το σχέδιο του Space Station. Πολύ καλή η συμβατότητά του με αρχεία dwg.

Πέρασαν οι καλές εποχές που κάθε ανεμογεννήτρια είχε και θέση πιλότου. Δεν είναι λίγο τρεις θέσεις εργασίας για κάθε ανεμογεννήτρια για την μεγιστοποίηση της απόδοσής της. Όσον αφορά τους φωτοβολταϊκούς σταθμούς εγκατάσταση της ENEL ισχύος 3.3 MW έχει και αίθουσα ελέγχου (άρα πλήρη απασχόληση για 4-5 άτομα). Στους δικούς μας Φ/Β σταθμούς προβλέπεται κάποια αίθουσα ελέγχου;

@tsilena έχεις δίκιο. Δεν διάβασα ακόμα τον νέο νόμο απλώς έκανα μια υπόθεση για το τι ήθελε να πει ο ποιητής με την τροποποίηση του άρθρου 3. @stayros ίσως λόγω του προβλήματος σκίασης από γειτονικά κτίρια στα αστικά κέντρα αποφεύγεται η τοποθέτηση των Φ/Β σε τόσο χαμηλό ύψος. Ένα οικιακό σύστημα μικρότερο των 10kW σε μονοκατοικία με ανοιχτό χώρο θα μπορούσε να μπει στο πρόγραμμα για τις στέγες. Στο στέγαστρο του χώρου στάθμευσης δύο αυτοκινήτων τοποθετείται άνετα σύστημα ισχύος 5-6 kW.

Σε διάφορα διαφημιστικά εταιρειών κατασκευής βάσεων αναφέρουν αντοχές σε ανέμους ταχύτητας 140-150 km/h. Διαστασιολογούνται σύμφωνα με το πρότυπο EN 1991 και τον ΕΚ1.

Δηλαδή δεν είχες κέρδος από την Φ/Β εγκατάσταση και η ΔΕΗ σου έστειλε μόνο τον λογαριασμό κατανάλωσης;

Ακριβώς! Ίσως στις περιπτώσεις κατά τις οποίες δεν υπάρχει η εγκατάσταση του ηλιακού θερμοσίφωνα άρα δεν ισχύει το πρόγραμμα για τις στέγες ο υποψήφιος επενδυτής θα μπορούσε να βάλει τα Φ/Β στο στέγαστρο στάθμευσης των αυτοκινήτων ή γενικότερα στην αυλή του χωρίς την υποχρέωση ύπαρξης ηλιακού θερμοσίφωνα. Αλλά έτσι η τιμή πώλησης της ηλεκτρικής ενέργειας θα είναι χαμηλότερη.

Για τιμές γεωγραφικού πλάτους από 25ο μέχρι 45ο η καμπύλη Monegon προσεγγίζεται ικανοποιητικά από την μαθηματική σχέση: L / H = 0,0042 φ φ - 0,1661 φ + 2,8653 φ = γεωγραφικό πλάτος

Οι διατομές των καλωδίων εξαρτώνται από τα ηλεκτρικά χαρακτηριστικά των πλαισίων, της συνδεσμολογίας των πλαισίων, της μέγιστης θερμοκρασίας λειτουργίας καθώς και από το μήκος των καλωδίων. Υπολογίζονται έτσι ώστε η πτώση τάσης να είναι μικρότερη από την επιτρεπόμενη. Δεν γνωρίζω αν υπάρχουν έτοιμοι πίνακες αλλά μπορείς να δεις λυμένα παραδείγματα για φωτοβολταϊκά συστήματα στο "Σύγχρονες Ηλεκτρικές Εγκαταστάσεις" του Β. Μπιτζιώνη των εκδόσεων Τζιόλα.
