owl104

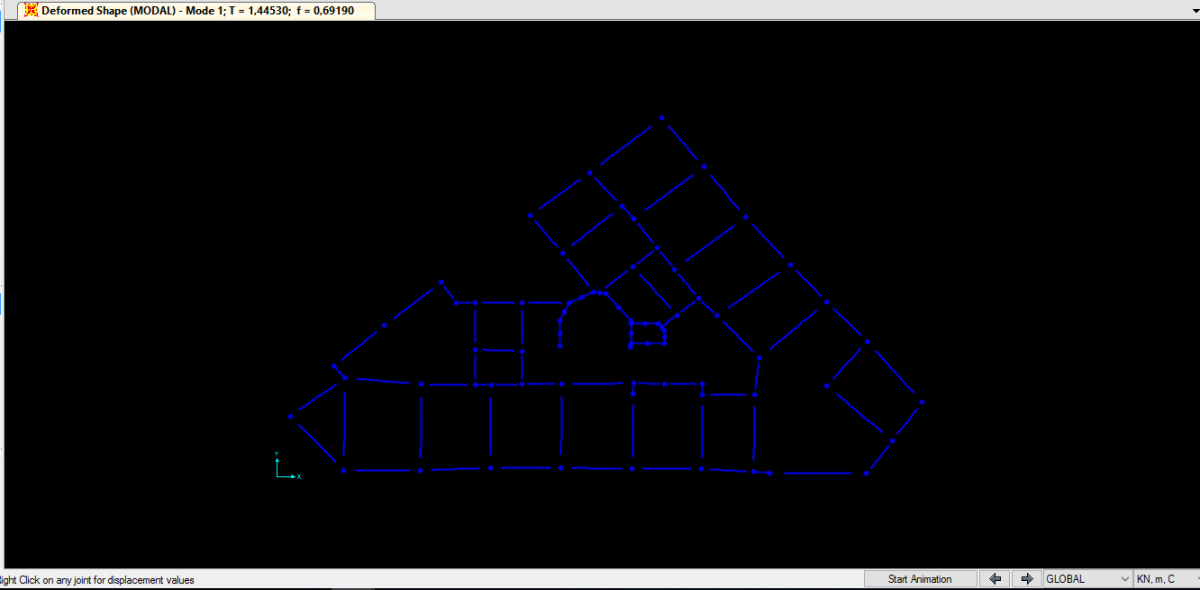

την εχω ανεβασει την κατοψη σε εικονα πιο πριν

εχω περασει ολα τα φορτια επι των δοκων και τα ιδιαβαρη των υποστυλωματων σαν συγκεντρωμενα φορτια..αρα η μαζα υπολογιζεται απο το προγραμμα..

να και η εικονα..πραγματικο κτιριο

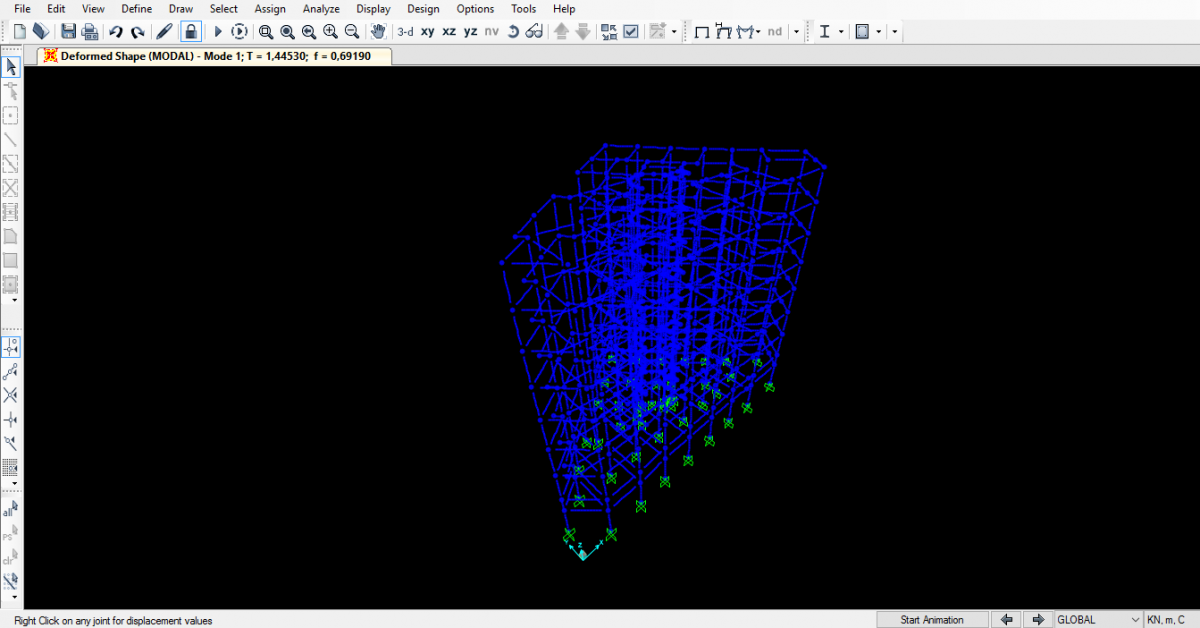

στο sap στην 1η ιδιομορφη μου εμφανιζει στροφη εστειλα τα αποτελεσματα σε φωτογραφια για τα ποσοστα.. καταλαβαινω απολυτα και ευχαριστω πολυ για τη βοηθεια

δεν το εγραψα καλα..εννοουσα οτι επειδη ειναι πανω απο 90% με περιμετρικα τοιχωματα κλειστο το υπογειο ..οτι δεν το ελαβα στην στατικη επιλυση.. εβαλα κανονικα παντου πακτωσεις στη σταθμη του εδαφους

παραθετω τα υποστυλωματα απο τον 2ο και πανω ειναι ιδια τα υποστυλωματα ΥΠΟΣΤΥΛΩΜΑ x y isogeio Κ1 45 30 4Φ18 Κ2 30 50 4Φ16 Κ3 Κ4 Κ5 Κ15 Κ6 35 50 4Φ18 Κ7 Κ25 Κ8 35 45 4Φ16 Κ10 Κ14 Κ17 Κ18 Κ28 Κ32 Κ9 30 30 4Φ14 Κ22 Κ23 Κ11 30 55 6Φ16 Κ12 35 55 6Φ18 Κ13 30 50 4Φ16 Κ31 Κ33 Κ16 30 40 4Φ16 Κ27 Κ19 30 45 4Φ16 Κ34 Κ20 25 25 4Φ14 Κ21 Κ24 30 35 4Φ14 Κ26 35 55 6Φ16 Κ29 Κ30 30 45 4Φ14 Κ35 35 50 4Φ16 ΥΠΟΣΤΥΛΩΜΑ x y 1os Κ1 35 30 4Φ18 Κ2 25 45 4Φ16 Κ3 30 40 4Φ16 Κ4 Κ5 Κ8 Κ13 Κ14 Κ15 Κ17 Κ27 Κ28 Κ32 Κ33 Κ35 Κ6 30 40 4Φ18 Κ7 Κ10 Κ25 Κ9 30 30 4Φ14 Κ11 30 45 6Φ16 Κ12 35 50 6Φ18 Κ16 30 30 4Φ16 Κ18 30 35 4Φ16 Κ19 Κ20 25 25 4Φ14 Κ21 Κ22 Κ23 25 30 4Φ14 Κ24 Κ26 35 50 6Φ16 Κ29 30 45 6Φ16 Κ30 25 30 4Φ14 Κ31 30 45 4Φ16 Κ34 25 40 4Φ16 ΥΠΟΣΤΥΛΩΜΑ x y 2os Κ1 35 30 4Φ18 Κ2 25 40 4Φ16 Κ31 Κ3 30 35 4Φ16 Κ4 Κ13 Κ15 Κ32 Κ5 30 30 4Φ16 Κ14 Κ16 Κ17 Κ18 Κ19 Κ27 Κ28 Κ33 Κ35 Κ6 30 40 4Φ18 Κ7 Κ10 Κ25 Κ8 35 30 4Φ16 Κ9 25 30 4Φ14 Κ23 Κ24 Κ30 Κ11 30 45 6Φ16 Κ12 35 50 6Φ18 Κ20 25 25 4Φ14 Κ21 Κ22 Κ26 30 50 6Φ16 Κ29 30 45 6Φ16 Κ34 20 40 4Φ16

το εμβαδον της κατοψης ειναι περιπου 350 m2 Στη 1η ιδιομορφη βγαινει τοσο η περιοδος 2kn τα κινητα και 5 σε κατι μικρους προβολους απο τις πλακες εχουν υπολογιστει αναλογα με τα παχη τα ιδιοβαρη και απο τα δοκαρια αναλογα με τις διαστασεις τους αλλα η μαζα στον οροφο βγαινει περιπου 2200 kn αθροιζοντας ολα τα φορτια(g+0,3q)

2200 KN ειναι σε καθε οροφο η μαζα..Γιατι 4~5 φορες μεγαλυτερη ιδιοπεριοδο?

στο προγραμμα εχει περαστει με πακτωσεις στο εδαφος(περιμετρικα στο 90% της κατοψης) δεν εχουν ληφθει στοχεια εδαφους για το προγραμμα.

Σ' ευχαριστω για την αμεση απαντηση.Το συστημα απαρτιζεται απο υποστυλωματα (υπαρχουν 35)και ενα πυρηνα(ημικυκλιο με 10 ποντους παχος) για μια σκαλα και ασανσερ που υπαρχουν καποια μικρα τοιχωματα(απο αποψη δυσκαμψιας).Στο προγραμμα μπηκε η διαφραγματικη λειτουργια. Ουσιαστικα δηλαδη δοκοι υποστυλωματα..και στη μεση υπαρχει ο πυρηνας. Προκειται για παλια κατασκευη..

Μετα απο αναλυση με προγραμμα,στο οποιο στηθηκε 8οροφο κτιριο με συνολικο υψος περι τα 27,5m προεκυψε περιοδος κατασκευης 1,67sec.Η λογικη και οι εμπειρικες σχεσεις για τον υπολογισμο της ιδιοπεριοδου λεει οτι για ενα τετοιο κτιριο η περιοδος θα επρεπε να εχει τιμη λιγο κατω απο τη μοναδα. Το κτιριο δεν εχει καμια συμμετρια και εχει πολυγωνικη κατοψη. Η μαζα καθε οροφου ειναι περιπου 2200 kn(g+0,3q) παρακατω δινω τις δυσκαμψιες των οροφων: kx ky 250105,8 380601,2 289259,6 510853,7 447465,8 909562 οι πρωτες τιμες ειναι για τους οροφους 2-8 οι δευτερες 1ο και οι τριτες ισογειο Θα ηθελα αν μπορει καποιος να μου πει αν υπαρχει καποια λογικη στα συγκεκριμενα αποτελεσματα. Ευχαριστω εκ των προτερων.

Ευχαριστω πολυ για την αμεση ανταποκριση!καλη συνεχεια!

Σε μελετη που εγινε στη δεκαετια του 50,οι οπλισμοι που χρησιμοποιηθηκαν δεν εχουν τη σημερινη μορφη (π.χ S500) αλλα την ονομασια κατηγορια 1.Γνωριζει καποιος σε τι αντοχες αντιστοιχει και σε τι μετρο ελαστικοτητας?

καλησπερα,θα ηθελα να ξεκαθαρισω τη διαφορα αναμεσα σε δυο δοκαρια,τα οποια το ενα χαρακτηριζεται διατμητικο και το αλλο καμπτικο ,καθως και ποτε λεμε οτι η αστοχια ηταν καμπτικη και ποτε διατμητικη.
