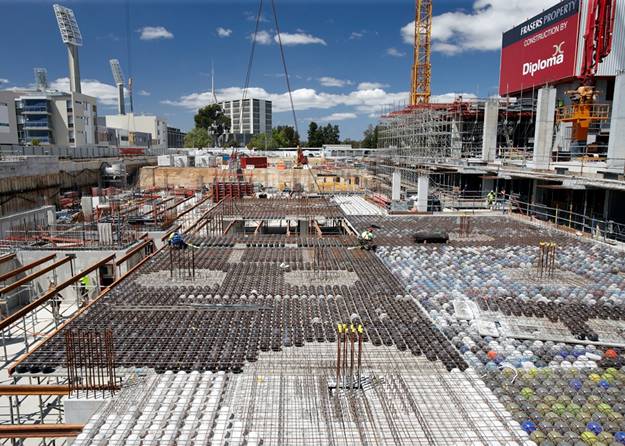

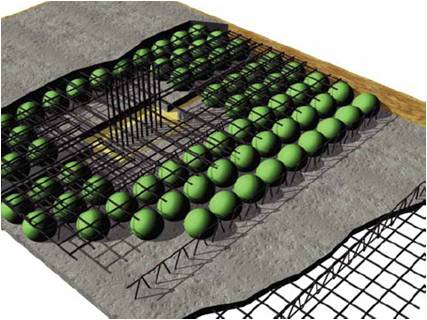

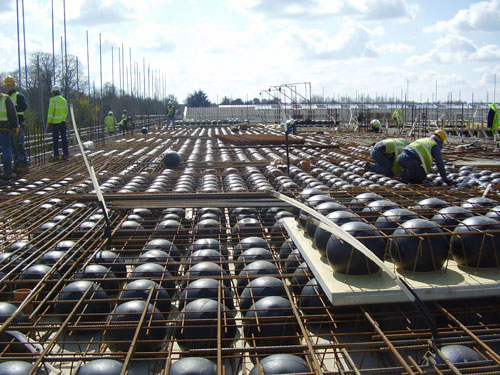

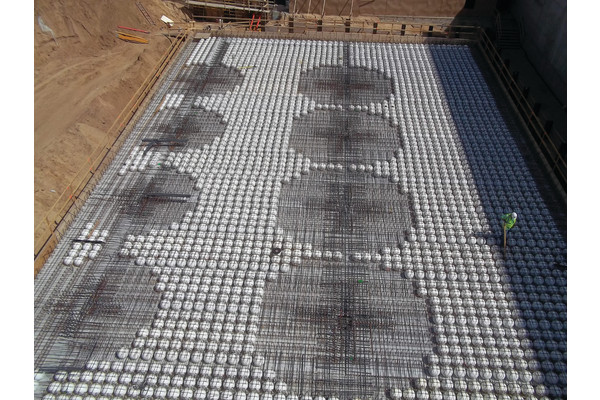

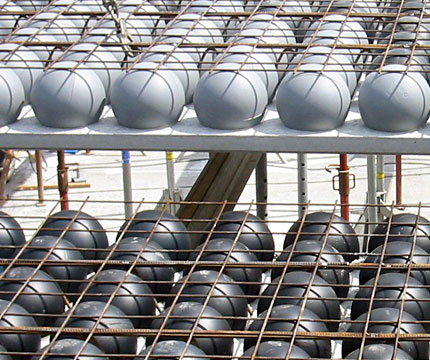

Πλάκες με διάκενα πληρωμένες με σφαιρικά σώματα (μπάλες) aka, Biaxial Bubble Deck Slabs Το παρόν θέμα έχει σαν σκοπό την παρουσίαση μίας σχετικά καινούριας τεχνοτροπίας για την κατασκευή ελαφριών πλακών οπλισμένου σκυροδέματος, και για μεγάλα ανοίγματα. Πρόκειται για πλάκες που θα μπορούσαν πολύ εύκολα να χαρακτηριστούν οι απόγονοι των φατνωματικών και δοκιδοτών πλακών των παλαιότερων δεκαετιών. Πρόκειται για προκατασκευασμένες πλάκες οι οποίες στο εσωτερικό τους είναι γεμισμένες με κούφιες πλαστικές μπάλες παρατεταγμένες όπως φαίνεται στις εικόνες και βίντεο παρακάτω. Οι πλάκες αυτές είναι γνωστές ως Bubble Deck Slabs και «εφευρέθηκαν» τρόπον τινά το 1990 από τον Jørgen Breuning. Πλεονεκτήματα: Η τεχνοτροπία αυτή έχει σαν αποτέλεσμα η κατασκευή να έχει πολύ μικρό βάρος με αποτέλεσμα τα μεγάλα ανοίγματα πλακών με μικρό βέλος κάμψης να είναι εφικτά, χαμηλό κόστος κατασκευής αφού οι πλάκες αυτές διαμορφώνονται με περίπου 35% λιγότερο σκυρόδεμα από τις συμπαγείς, καθώς και 30% γρηγορότερη κατασκευή από τη στιγμή που δεν χρειάζεται ξυλότυπος αφού αποτελούνται από προκάτ πανέλα των 30 m2 το καθένα. Αυτό συνεπάγεται και την ελαχιστοποίηση του εργατικού κινδύνου αφού η κατασκευή τους γίνεται στο έδαφος και σε κοντινή απόσταση από αυτή του project. Το ελάχιστο απαιτούμενο πάχος τους για καλή ηχοπροστασία είναι 23 cm. Επίσης υπάρχει ελευθερία στον Αρχιτεκτονικό σχεδιασμό. Διατίθενται στην αγορά σε διάφορα χρώματα!! Μειονεκτήματα: Η αντοχή τους σε διάτμηση και διάτρηση έχει να κάνει με την ποσότητα και συνεπώς τη μάζα του σκυροδέματος. Λόγο του μειωμένου όγκου του σκυροδέματος μειώνεται και η αντίσταση σε διάτμηση. Για τον λόγο αυτό, όπου υπάρχει σημαντική μείωση στην αντοχή της πλάκας απλά δεν τοποθετούνται μπάλες, για παράδειγμα κοντά σε δοκούς και τοιχία. Επίσης σε αυτές τις περιοχές τοποθετείται φυσικά κατάλληλος οπλισμός. Η αντοχή τους έναντι πυρκαγιάς πάλι εξαρτάται από την ποσότητα σκυροδέματος. Σεισμική Συμπεριφορά: Καλή διαφραγματική λειτουργία, και γενικότερα πολύ καλή σεισμική συμπεριφορά λόγο του χαμηλού βάρους. Σχεδιασμός: Ο σχεδιασμός αυτών των πλακών είναι παρόμοιος με αυτό των συμπαγών, από τη στιγμή που συμπεριφέρονται σαν συμπαγείς. Κατά τα Βρετανικά Πρότυπα οι πλάκες αυτές μπορούν να αντιμετοπιστούν σαν κανονικές πλάκες σκυροδέματος δίχως δοκούς, εδρασμένες απ’ ευθείας σε υποστυλώματα.Πολύ περισσότερες πληροφορίες θα βρείτε στο τεχνικό εγχειρίδιο για τον σχεδιασμό τους στον σύνδεσμο παρακάτω. Λοιπές πληροφορίες: Η αγκύρωση των οπλισμών γίνεται με τον ίδιο ακριβώς τρόπο με αυτό των συμπαγών πλακών. Οι μπάλες δεν επηρεάζουν τον οπλισμό σε καμία περίπτωση. Τα φαινόμενα ερπυσμού και συστολής ξηράνσεως είναι πανομοιότυπα με αυτά των συμπαγών. Δεν υπάρχει δηλαδή καμία ουσιαστική διαφορά. Το κόστος κατασκευής είναι κατά πολύ μικρότερο από αυτό των συμπαγών πλακών και προεντεταμένων κατά συνέπεια. Χρήσιμοι Σύνδεσμοι: Τεχνικά Χαρακτηριστικά: http://www.bubbledec.../specifications Τεχνικό Εγχειρίδιο Σχεδιασμού: http://www.bubbledec...chManualv1a.pdf Παρουσίαση: http://www.bubbledec...resentation.pdf Βίντεο με τα στάδια κατασκευής: http://www.youtube.com/watch?v=7bo709u7xmA
